Реле заряджання Active KOMATCU (mod.A)

Реле заряджання Active KOMATCU (mod.A)

Реле-регулятор призначене для системи заряджання чотиритактних китайських мопедів сімейства Active. Деталь приймає напругу від генератора, випрямляє її та обмежує до рівня, потрібного для живлення бортової мережі й заряджання акумулятора. Справний регулятор допомагає підтримувати нормальну роботу освітлення та іншого електрообладнання під час зміни обертів двигуна.

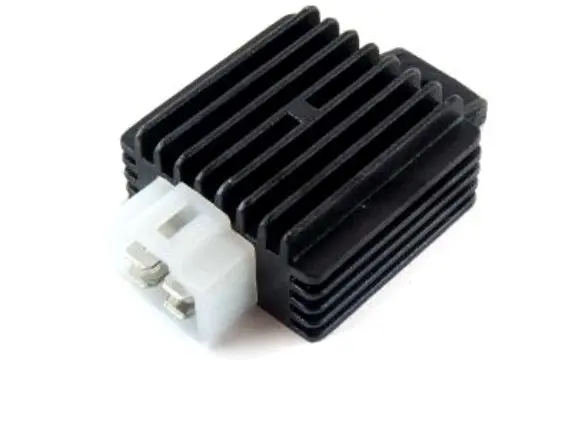

Корпус має виражені ребра охолодження, які збільшують площу відведення тепла. Роз’єм установлений безпосередньо на корпусі, без окремого пучка дротів. Така конструкція потребує точного збігу відповідної колодки, розташування контактів і способу кріплення: зовні подібні регулятори для мопедів Active, Alpha та Delta можуть мати іншу схему виводів і не є автоматично взаємозамінними.

Сумісність і призначення

Модифікація застосовується на Viper Active та низці китайських мопедів із чотиритактними двигунами об’ємом 110 або 125 см³. До переліку сумісних моделей належать Kinlon JL110-38, JL110-39 і JL110-40; Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39; Musstang MT110Q-3 і MT125Q-3; Spark SP110C-3C, SP125C-2C, SP125C-2CD, SP125C-2CDN, SP125C-2CF, SP125C-2CM, SP125C-3CF, SP125C-3WQ, SP125C-4C і SP125C-4WQ; а також Viper Sport 125. Для підбору під конкретну версію техніки самого збігу марки та робочого об’єму недостатньо — виробник мопеда міг використовувати різні варіанти проводки.

Що перевірити перед вибором

• Форму роз’єму. Порівняйте контури колодки, напрямний паз і положення фіксатора зі старою деталлю.
• Схему контактів. Кількість задіяних виводів та їхнє призначення мають відповідати штатній проводці мопеда.
• Корпус і кріплення. Зіставте габарити, розташування точки фіксації та вільний простір біля ребер охолодження.
• Модель регулятора. Версія mod.A має відповідати раніше встановленій модифікації або схемі електрообладнання техніки.
• Стан проводки. Підгорілі клеми, окиснення, послаблений контакт і пошкоджену ізоляцію потрібно усунути до встановлення нової деталі.

Коли потрібно перевірити систему заряджання

Підставою для діагностики можуть бути акумулятор, що швидко розряджається, помітна зміна яскравості світла разом з обертами, часте перегорання ламп, нагрівання або потемніння роз’єму, а також напруга поза штатним діапазоном конкретного мопеда. Ці ознаки не завжди свідчать про несправність саме регулятора: подібні прояви спричиняють генератор, акумулятор, з’єднання з масою, пошкоджені дроти або ненадійні контакти. Тому перед заміною варто виміряти напругу на вимкненому та запущеному двигуні й перевірити проводку за сервісною схемою моделі.

Установлення та контроль після ремонту

Перед монтажем від’єднують акумулятор і очищають відповідну колодку від забруднень та слідів окиснення. Роз’єм має входити без перекосу й надмірного зусилля, а клеми — надійно утримуватися всередині колодки без люфту. Ребристу частину не можна закривати щільною ізоляцією або розташовувати впритул до деталей, що перешкоджають відведенню тепла. Після підключення слід переконатися, що проводка не натягнута й не торкається гарячих або рухомих частин.

Після запуску двигуна роботу системи контролюють вимірювальним приладом на різних обертах і порівнюють результат із даними посібника саме для мопеда, який обслуговується. Такий порядок допомагає відрізнити несправність регулятора від проблем генератора чи проводки та запобігти повторному пошкодженню роз’єму. Active KOMATCU mod.A підходить для ремонту лише за повного збігу конфігурації підключення, кріплення та параметрів штатної системи заряджання.
