Комплект прокладок циліндра Yamaha YBR125 KOMATCU mod. A

Комплект прокладок циліндра Yamaha YBR125 KOMATCU mod. A

Комплект призначений для герметизації з’єднань циліндра на мотоциклі Yamaha YBR125. Його використовують під час розбирання верхньої частини двигуна, зняття головки або циліндра, ремонту циліндро-поршневої групи та усунення слідів розгерметизації в місцях сполучення деталей. Прокладки розділяють зони з різними умовами роботи та після затягування створюють щільне з’єднання між прилеглими поверхнями.

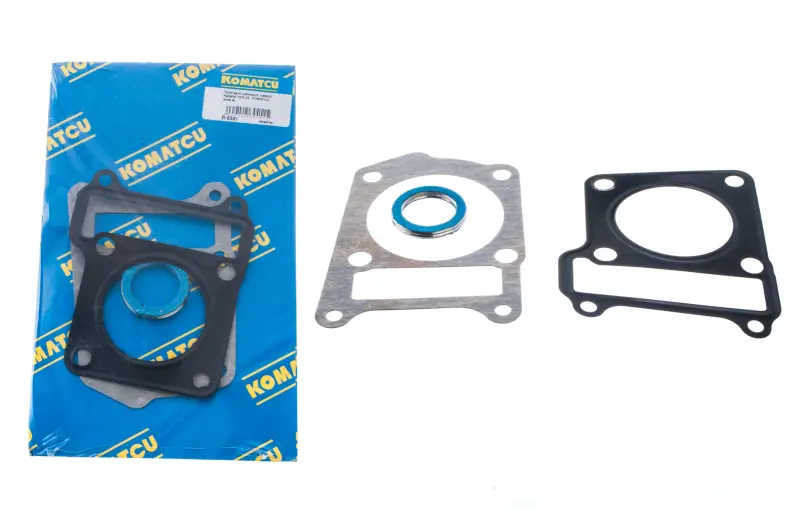

До набору входять фігурні прокладки головки й основи циліндра, а також окреме кругле ущільнювальне кільце. Отвори в деталях відповідають проходу циліндра, точкам кріплення та передбаченим конструкцією каналам. Така форма дає змогу встановити кожну прокладку на своє посадкове місце без перекривання штатних отворів. Комплект належить до виконання KOMATCU mod. A та підбирається для Yamaha YBR125.

Призначення деталей комплекту

Прокладка головки розташовується між циліндром і головкою. У цьому з’єднанні потрібно утримувати тиск, що виникає під час роботи двигуна, та ізолювати проходи, передбачені конструкцією. Прокладка основи встановлюється між циліндром і картером та ущільнює нижню площину циліндра. Кругле кільце використовується у відповідному посадковому місці циліндрового вузла. Усі деталі працюють спільно лише за правильної орієнтації, чистих сполучних площин і рівномірного затягування кріплення.

Порушення герметичності може проявлятися забрудненим або вологим стиком, слідами оливи, проривом газів біля з’єднання головки й циліндра, зниженням компресії або нестабільною роботою мотора. Подібні ознаки також виникають через деформацію площин, пошкодження різьби, неправильне затягування чи зношення інших деталей. Перед складанням потрібно визначити причину несправності та перевірити стан головки, циліндра, напрямних втулок і кріплення.

Як перевірити сумісність

• Модель мотоцикла: основне застосування комплекту — Yamaha YBR125.
• Виконання: під час добору необхідно врахувати позначення mod. A та фактичну версію встановленого двигуна.
• Контури: порівняйте розташування кріпильних отворів, прохід циліндра, форму каналів і зовнішній контур із демонтованими деталями.
• Посадкове кільце: перевірте діаметр і місце встановлення круглого ущільнення до початку складання.
• Стан двигуна: нестандартний циліндр, ремонтна головка або раніше встановлений тюнінговий комплект можуть потребувати прокладок іншої конфігурації.

Назва YBR125 сама по собі не замінює звіряння конструкції: у мотоциклів різних років і ринків окремі деталі двигуна можуть відрізнятися. Особливо уважно зіставляють форму каналів та отворів. Прокладка не повинна виступати всередину проходу циліндра, зміщуватися відносно напрямних або закривати передбачений канал.

Рекомендації зі встановлення

Монтаж виконують на розібраному й охололому двигуні. Залишки попередніх ущільнень видаляють з обох площин, не пошкоджуючи поверхні. Потім місця з’єднання очищають, перевіряють на подряпини, задири, викривлення та залишки забруднень. Нові деталі встановлюють без заломів і зміщення, орієнтуючи за напрямними, отворами та формою посадкової площини.

Головку й циліндр затягують у послідовності та з моментами, визначеними сервісною документацією для конкретної версії Yamaha YBR125. Заводський посібник передбачає використання нової прокладки головки після її зняття та поетапне затягування кріплення в заданому порядку. Довільне затягування або спроба компенсувати дефект площини надмірним зусиллям може порушити обтиснення прокладки.

Після складання перевіряють правильність встановлення газорозподільного механізму, відсутність стороннього затискання та чистоту зовнішніх стиків. Під час першого запуску контролюють з’єднання циліндра й головки на ознаки витоку. Комплект підходить для планового ремонту верхньої частини штатного двигуна YBR125, якщо його контури та виконання mod. A збігаються зі встановленими деталями.
