Набір прокладок циліндра 4T CG 200 KOMATCU, mod. A

Набір прокладок циліндра для двигуна 4T CG 200

Комплект KOMATCU mod. A призначений для ремонту зони циліндра та головки чотиритактного двигуна сімейства CG 200. Прокладки розділяють сполучувані поверхні моторних деталей і відновлюють герметичність з’єднань після розбирання. Вони потрібні під час зняття циліндра, головки або прилеглих кришок, а також для усунення слідів мастила, прориву газів і зниження компресії, пов’язаних із пошкодженими ущільненнями.

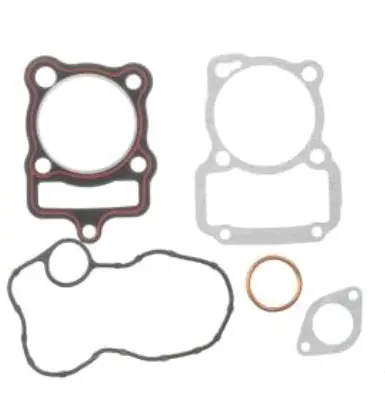

Набір містить кілька плоских прокладок різної форми та окреме кільцеве ущільнення. Таке виконання дає змогу обслужити декілька з’єднань у зоні циліндра без окремого підбору кожної позиції. Контури, кріпильні отвори й прохідні канали розраховані на відповідну конфігурацію CG 200 mod. A, тому комплект потрібно добирати за будовою конкретного двигуна, а не лише за зазначеним класом об’єму.

Призначення прокладок

Прокладка між циліндром і головкою бере участь у герметизації камери згоряння та допомагає утримувати тиск, що виникає під час роботи двигуна. Ущільнення основи циліндра закриває стик із картером. Прокладки прилеглих деталей ізолюють передбачені з’єднання та перешкоджають виходу мастила назовні. Справність кожного контуру має значення: навіть локальне зминання, розрив або пересихання прокладки може спричинити запотівання стику, масляні сліди чи погіршення компресії.

Комплект підходить для планового перебирання циліндро-поршневої групи та ремонту після виявлення негерметичного з’єднання. Нові прокладки встановлюють замість знятих після розкриття відповідних стиків. Повторно використовувати вже обтиснуті деталі небажано, оскільки їхня форма могла змінитися під дією навантаження й температури.

Як перевірити сумісність

• Тип двигуна: чотиритактна конструкція сімейства CG 200.
• Виконання: KOMATCU mod. A; позначення варіанта потрібно врахувати під час підбору.
• Геометрія: порівняйте зовнішні контури, розташування кріпильних отворів, вікно циліндра та всі проходи з демонтованими прокладками.
• Конфігурація мотора: уточніть код двигуна й фактичні розміри циліндра, адже для CG 200 існують різні виконання.
• Склад: до початку ремонту зіставте кількість і призначення деталей набору з переліком з’єднань, які потрібно розібрати.

Збігу одного позначення CG 200 недостатньо, якщо двигун раніше замінювали або комплектували деталями іншої модифікації. Особливо уважно перевіряють діаметр центрального отвору, форму масляних каналів і положення напрямних: перекривання будь-якого проходу або зміщення прокладки неприпустиме.

Рекомендації зі встановлення

Перед складанням зі сполучуваних площин видаляють залишки старих прокладок і забруднення, а потім перевіряють поверхні на пошкодження та деформацію. Посадкові місця мають бути чистими, рівними й сухими. Прокладки розташовують без перекосів, суміщаючи отвори з каналами та кріпленням. Герметизувальний склад застосовують лише там, де це прямо передбачено ремонтною документацією для конкретного двигуна й типу прокладки.

Головку та інші деталі затягують у визначеній виробником двигуна послідовності й із передбаченим моментом. Рівномірне затягування формує правильний притиск по всьому контуру та зменшує ризик повторного протікання. Після складання стики контролюють під час першого запуску й після прогрівання. Набір CG 200 KOMATCU mod. A стане практичним вибором для ремонту, якщо його конфігурація повністю відповідає розібраному мотору.
