Прокладка циліндра 4T CB 200 KOMATCU (mod.A)

Прокладка циліндра 4T CB 200 KOMATCU (mod.A)

Прокладка призначена для встановлення в основі циліндра чотиритактного двигуна сімейства CB 200. Вона розміщується між сполученими поверхнями циліндра та картера, повторює контур з’єднання й відокремлює внутрішню порожнину двигуна від зовнішнього середовища. Деталь використовують під час обслуговування циліндро-поршневої групи, усунення слідів оливи в зоні стику або складання двигуна після зняття циліндра.

Виконання mod.A потрібно враховувати під час підбору: у деталей зі спільним позначенням двигуна можуть відрізнятися зовнішній контур, форма технологічного вікна та розташування кріпильних отворів. Тому орієнтуватися лише на робочий об’єм мотоцикла недостатньо. Перед замовленням варто зіставити прокладку зі знятою деталлю та посадковою площиною конкретного двигуна.

Конструкція та критерії вибору

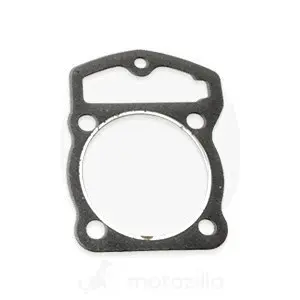

Прокладка має великий центральний отвір під циліндр, чотири отвори навколо нього, окреме видовжене вікно у верхній частині та додатковий круглий отвір. Така конфігурація визначає її положення на місці встановлення. Усі отвори мають збігатися з відповідними зонами двигуна без підрізання, розтягування або зміщення деталі.

• Тип двигуна: чотиритактний CB 200.
• Місце встановлення: з’єднання основи циліндра з картером.
• Виконання: mod.A.
• Бренд: KOMATCU.
• Форма: один великий центральний проріз, чотири кріпильні отвори та верхнє технологічне вікно.

Під час порівняння зі старою прокладкою перевірте не лише центральний проріз. Збігатися мають загальний силует, відстані між кріпильними отворами, положення верхнього вікна, додаткового круглого отвору та вузьких ділянок по краях. Якщо попередня деталь зруйнована, орієнтуйтеся за площинами циліндра й картера: контур прокладки не повинен перекривати передбачені конструкцією прорізи або заходити всередину посадкової зони.

Коли потрібна заміна

Нову прокладку встановлюють після демонтажу циліндра під час ремонту поршневої групи, а також у разі пошкодження, розриву, розшарування чи помітної деформації попередньої деталі. Сліди оливи вздовж основи циліндра також є підставою розібрати з’єднання та перевірити прокладку разом зі станом сполучених поверхонь. Причиною порушення ущільнення можуть бути забруднення площин, залишки старого ущільнення, пошкодження посадкової зони або неправильне затягування кріплення, тому під час ремонту оцінюють увесь стик.

Підготовка та встановлення

Перед складанням із циліндра та картера видаляють залишки попередньої прокладки, оливу й забруднення. Поверхні очищують обережно, не залишаючи глибоких подряпин і задирок. Потім деталь попередньо прикладають до місця встановлення та перевіряють вільний збіг центрального прорізу, кріпильних точок і технологічних вікон. Прокладка повинна лежати рівно, без складок, надривів і натягу.

Під час монтажу потрібно зберегти правильну орієнтацію деталі та не зсунути її при опусканні циліндра. Напрямні, якщо вони передбачені конструкцією двигуна, встановлюють на свої місця до остаточного складання. Послідовність затягування кріплення, момент і потребу в додаткових складах визначають за настановою з обслуговування конкретного двигуна: ці вимоги можуть відрізнятися між модифікаціями CB 200.

Що перевірити перед замовленням

• позначення двигуна 4T CB 200;
• відповідність виконанню mod.A;
• контур знятої прокладки та форму верхнього вікна;
• кількість і розташування кріпильних отворів;
• положення додаткового круглого отвору відносно центрального прорізу.

Ретельне звіряння форми особливо доречне після встановлення іншого циліндра або попереднього ремонту двигуна. Правильно підібрана прокладка займає передбачене положення без доопрацювання та дає змогу скласти з’єднання основи циліндра у штатній конфігурації.
