Прокладка циліндра 4T CB 125 KOMATCU mod.A

Прокладка циліндра 4T CB 125 KOMATCU mod.A

Прокладка призначена для встановлення між циліндром і картерною частиною чотиритактного двигуна сімейства CB 125. Вона ущільнює площину з’єднання деталей і застосовується під час обслуговування циліндро-поршневої групи. Виконання mod.A потрібно враховувати при доборі: навіть у двигунів з однаковим позначенням можуть відрізнятися контур основи циліндра, розташування кріплень і форма технологічних проходів.

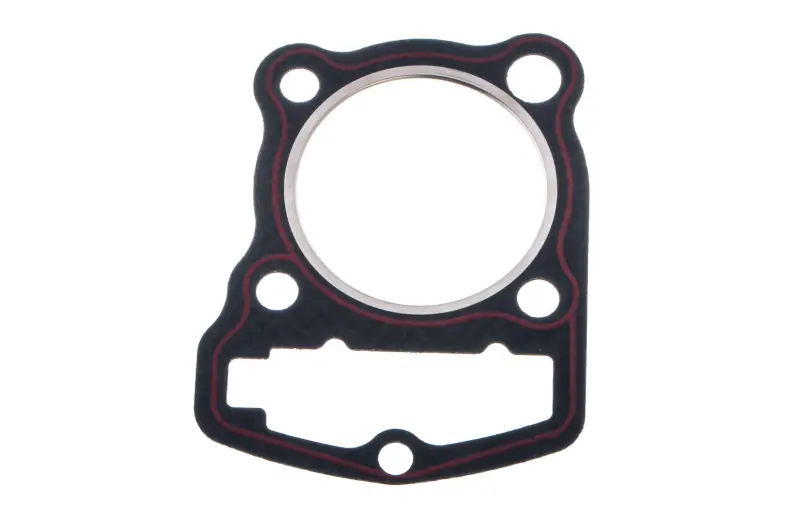

Деталь має великий круглий отвір під циліндр, чотири отвори навколо нього, окремий нижній отвір і профільований проріз у нижній частині. Така конфігурація повинна точно збігатися з посадковою площиною конкретного двигуна. Правильне суміщення всіх ділянок особливо суттєве під час складання: прокладка не повинна перекривати передбачені конструкцією отвори, виступати всередину центрального прорізу або зміщуватися відносно напрямних і шпильок.

Призначення у двигуні

Прокладку циліндра встановлюють під час монтажу циліндра на картер. Її завдання — заповнити мікронерівності між сполученими поверхнями та зберегти щільність стику після затягування кріплень. Стан цього з’єднання впливає на відсутність запотівання та слідів оливи в нижній частині циліндра. Деталь використовують під час планового перебирання верхньої частини двигуна, зняття циліндра для огляду поршня й кілець, а також при усуненні протікання в зоні його основи.

Після розбирання попередня прокладка може зберегти сліди обтиснення, частково прилипнути до площини або пошкодитися під час зняття циліндра. Тому при зворотному складанні встановлюють нову деталь. Це дає змогу сформувати ущільнення на підготовлених поверхнях без повторного використання вже деформованого контуру старої прокладки.

Що перевірити перед вибором

Позначення CB 125 і чотиритактний тип двигуна є першим орієнтиром, однак цього недостатньо для остаточного добору. До встановлення порівняйте нову деталь зі знятою прокладкою та посадковою площиною двигуна за всією геометрією.

• Виконання: потрібен варіант KOMATCU mod.A.
• Тип двигуна: чотиритактний двигун сімейства CB 125.
• Центральний проріз: його форма й положення мають відповідати основі циліндра.
• Точки кріплення: перевірте кількість і розташування отворів навколо циліндра.
• Нижня частина контуру: зіставте профільований проріз, окремий отвір, вирізи та зовнішні межі.

Не добирайте цю прокладку лише за робочим об’ємом мотоцикла або загальною назвою моделі. На техніці одного класу трапляються різні версії двигунів і циліндрів. Якщо стара деталь значно пошкоджена, орієнтуйтеся на самі площини картера та циліндра: усі отвори й краї повинні суміщатися без розтягування, підрізання або примусового зміщення прокладки.

Підготовка та встановлення

Перед складанням видаліть залишки попередньої прокладки зі сполучених поверхонь. Працюйте обережно, щоб не залишити подряпин і задирок на площинах циліндра та картера. Ділянка встановлення має бути чистою: частинки старого матеріалу й забруднення заважають рівномірному приляганню нового контуру. Одночасно варто перевірити поверхні на пошкодження та деформацію, адже нова прокладка не усуває механічних дефектів деталей двигуна.

Прокладку розміщують без перекосу, суміщаючи центральний отвір, точки кріплення й нижні проходи. Потім циліндр встановлюють так, щоб не зсунути деталь і не пошкодити поршневі кільця. Кріплення затягують у порядку та із зусиллям, передбаченими технічною документацією конкретного двигуна: універсальне значення моменту для всіх варіантів CB 125 застосовувати не можна.

Після складання перевірте ділянку основи циліндра під час першого запуску та після прогрівання двигуна. Відсутність слідів оливи й стабільний стан стику підтверджують правильну підготовку та монтаж. Прокладка KOMATCU mod.A підходить для ремонту 4T CB 125 лише за повного збігу її контуру зі встановленою версією циліндра та картера.
