Пластина кріплення генератора Delta 100 KOMATCU на 6 котушок (mod.A)

Пластина кріплення генератора Delta 100 KOMATCU на 6 котушок

Пластина призначена для встановлення генератора шестикотушкової конфігурації на чотиритактних мопедах Delta 100. Вона слугує основою статора: утримує його деталі в заданому положенні та забезпечує їх розміщення відносно інших компонентів генератора. Виконання mod.A потрібно враховувати під час ремонту, оскільки в зовні подібних деталей можуть відрізнятися форма основи, розташування кріпильних точок і посадкова геометрія.

Модель розрахована на Delta 100 і також зазначається для Viper Delta з двигуном об’ємом 100 см³. Така сумісність не поширюється автоматично на всі мопеди сімейства Delta: навіть за однакового робочого об’єму трапляються різні варіанти генератора. Головний критерій вибору — конфігурація на шість котушок у поєднанні з виконанням mod.A та геометрією штатної пластини.

Конструкція та призначення

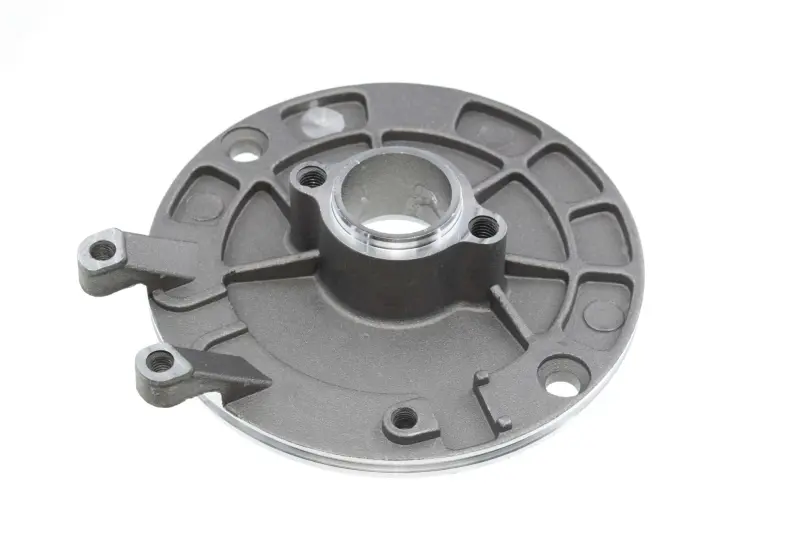

Основа має круглу форму, центральний посадковий отвір, кілька кріпильних отворів і винесені монтажні вушка. Радіальні ребра з’єднують центральну частину із зовнішньою зоною пластини. Таке компонування дає змогу розмістити деталі статора навколо центральної осі та закріпити основу в передбачених точках двигуна. Пластина використовується саме як монтажна основа; шість котушок означають потрібний тип установленого генератора, а не універсальну сумісність із будь-яким шестикотушковим статором.

Деталь добирають у разі пошкодження штатної основи, деформації монтажних ділянок, зношення посадкового місця або пошкодження різьбових і кріпильних точок. Заміна також може знадобитися під час відновлення генератора, якщо стара пластина не дає змоги правильно та надійно встановити його компоненти. Правильна геометрія основи особливо важлива для збереження передбаченого положення статора всередині генераторного відсіку.

Що перевірити перед вибором

• Модель мопеда: Delta 100 або підтверджений варіант Viper Delta з двигуном 100 см³.
• Тип генератора: конфігурація статора має бути розрахована на шість котушок.
• Виконання: потрібен варіант mod.A, а не схожа пластина іншої модифікації.
• Посадкова геометрія: порівнюють загальний контур, діаметр і розташування центрального отвору, кількість та положення кріпильних отворів.
• Монтажні ділянки: окремо зіставляють форму вушок, напрямок виступів, різьбові точки та місця фіксації проводки або сусідніх деталей.
• Робочий проміжок: після попереднього встановлення перевіряють, що основа сідає без перекосу, а встановлені компоненти не торкаються обертових частин.

Установлення під час ремонту генератора

Перед розбиранням бажано зафіксувати розташування проводів, кріплення та компонентів статора, щоб відновити початкову схему монтажу. Посадкову поверхню очищають від забруднень і залишків старих ущільнювальних матеріалів, після чого перевіряють стан різьби та кріпильних місць. Пластина має прилягати до основи рівномірно, без примусового суміщення отворів і без напруження у вушках.

Кріплення спочатку наживляють у всіх точках, перевіряють положення деталі й лише потім затягують рівномірно. Після монтажу контролюють укладання проводів, відсутність їх затискання та вільне розташування компонентів генератора. Якщо стара й нова пластини відрізняються центральною посадкою, схемою кріплень або формою виступів, установлювати деталь із переробленням отворів не слід — необхідно підібрати відповідне виконання.

Ця пластина підходить для відновлення штатного кріплення шестикотушкового генератора Delta 100 у виконанні mod.A. Ретельне порівняння основи зі знятою деталлю до початку складання допомагає уникнути невідповідності модифікацій і повторного розбирання генераторного відсіку.
