Пластина кріплення двокотушкового генератора Delta KOMATCU mod.A

Пластина кріплення двокотушкового генератора Delta KOMATCU mod.A

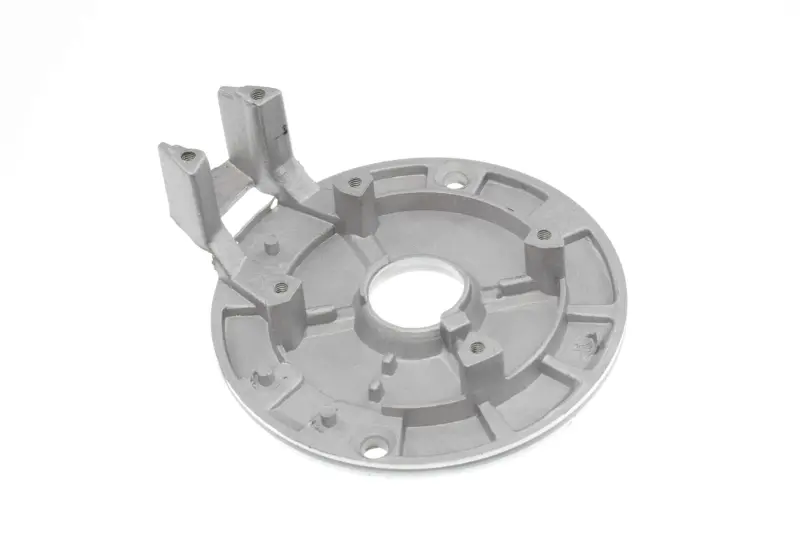

Пластина призначена для генератора мопеда Delta з конфігурацією на дві котушки. Вона утворює основу статора: утримує котушки у визначених місцях і забезпечує їх правильне розташування відносно ротора. Деталь застосовують під час ремонту, коли штатна основа пошкоджена, деформована або має зношені різьбові та кріпильні ділянки. Виконання mod.A потрібно враховувати окремо, адже в генераторів однієї модельної групи можуть відрізнятися контур основи, розміщення отворів, форма стійок і посадка суміжних деталей.

Призначення та конструкція

Основа має форму круглої пластини з центральним отвором, радіальними ребрами, кріпильними майданчиками та двома винесеними опорами. Така геометрія дає змогу розташувати компоненти двокотушкового генератора всередині зони обертання ротора й закріпити пластину у передбачених точках двигуна. Центральний отвір залишає місце для сполучених деталей, а виступи та монтажні точки визначають взаємне положення компонентів статора.

Пластина виконує функцію механічної основи генератора. Від її посадки залежить положення встановлених котушок і відсутність контакту нерухомих деталей із ротором, що обертається. Під час ремонту потрібно усунути причину пошкодження старої основи, перевірити стан кріплення та переконатися, що ротор, котушки й прилеглі компоненти не мають слідів зачіпання. Заміна самої пластини може не усунути несправність, якщо її спричинили послаблені гвинти, перекіс або пошкодження сполучених поверхонь.

Що перевірити під час вибору

• Тип генератора: пластина розрахована на схему з двома котушками; версії для іншої кількості котушок мають відмінне компонування.
• Модельна група: основне застосування — мопеди Delta. Назви моделі недостатньо, якщо генератор раніше замінювали або техніка належить до іншої модифікації.
• Виконання: потрібен збіг із варіантом mod.A. Позначення версії не варто замінювати оцінкою лише загальної форми деталі.
• Посадкова геометрія: порівняйте зовнішній контур, центральний отвір, кількість і положення монтажних отворів, висоту майданчиків, форму винесених опор та розташування різьбових точок.
• Компонування генератора: перевірте місця встановлення обох котушок, орієнтацію компонентів і вільний простір усередині ротора.

Рекомендації зі встановлення

Перед монтажем стару та нову пластини зручно зіставити безпосередньо на верстаку. Усі отвори, опори й посадкові поверхні повинні збігатися без підгонки, свердління або примусового зміщення. Основу встановлюють на чисту рівну поверхню, використовуючи справне штатне кріплення. Гвинти затягують рівномірно із зусиллям, передбаченим посібником з обслуговування конкретного двигуна; надмірне затягування може пошкодити різьбу або спричинити перекіс.

Після перенесення котушок проводку потрібно прокласти штатним маршрутом, не допускаючи її затискання кришкою чи потрапляння в зону обертання. До остаточного складання перевіряють, чи ротор обертається вільно та не торкається котушок або виступів пластини. Далі контролюють надійність кріплення й лише після цього встановлюють кришку генератора. Якщо форма основи, положення хоча б одного отвору або висота опор відрізняються від демонтованої деталі, монтаж продовжувати не можна: для такої модифікації потрібна інша пластина.

KOMATCU mod.A обирають для відновлення двокотушкового генератора Delta з відповідною посадковою схемою. Ретельне порівняння геометрії до монтажу допомагає уникнути несумісності та повторного розбирання двигуна.
