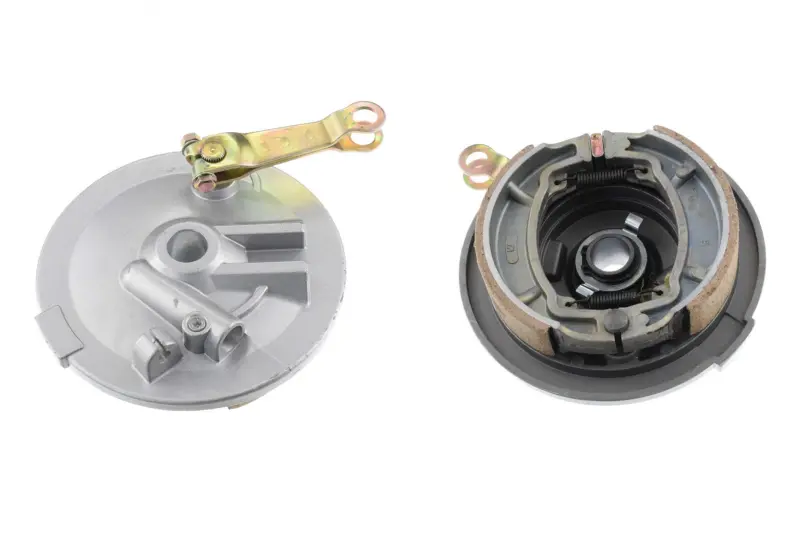

Кришка переднього гальмівного барабана Zongshen ZUBR із приводом спідометра KOMATCU mod.A

Кришка переднього гальмівного барабана Zongshen ZUBR із приводом спідометра

Кришка KOMATCU mod.A призначена для переднього колеса мотоциклів Zongshen ZUBR із барабанним гальмом. Вона слугує основою гальмівного механізму: утримує колодки, поворотні пружини та розтискний привід у потрібному положенні відносно барабана. У цю версію також вбудовано механічний привід спідометра, тому одна деталь поєднує компоненти переднього гальма та механізм передавання обертання до троса покажчика швидкості.

Виконання розраховане на розміщення всередині переднього гальмівного барабана. Із зовнішнього боку розташований важіль гальмівного приводу, до якого приєднується штатна тяга або трос відповідної конструкції. Усередині встановлено дві дугоподібні колодки, поворотні пружини та розтискний механізм. Під час натискання на керування колодки розходяться й притискаються до внутрішньої поверхні барабана, а після відпускання пружини повертають їх у початкове положення.

Сумісність і підбір

Товарні картки цієї модифікації вказують застосування на ZUBR 125ZH, 150ZH, 200ZH та 250ZH. Водночас назва моделі й об’єм двигуна не замінюють порівняння конструкції: мотоцикли однієї серії можуть мати різні маточини, гальмівні барабани та варіанти приводу спідометра. Позначення mod.A стосується конкретного виконання деталі, тому перед придбанням її потрібно зіставити зі знятою кришкою та переднім колесом.

• Місце встановлення: переднє колесо з барабанним гальмом.
• Конструкція: основа з двома гальмівними колодками, поворотними пружинами та зовнішнім важелем приводу.
• Додатковий механізм: вбудований привід механічного спідометра.
• Виконання: KOMATCU mod.A для сімейства Zongshen ZUBR.

Що порівняти перед установленням

Насамперед перевірте діаметр гальмівного барабана та посадковий контур кришки. Далі зіставте центральний отвір під вісь, положення упора кришки, орієнтацію гальмівного важеля і спосіб приєднання приводу гальма. Окремої уваги потребує привід спідометра: мають збігатися його розташування, форма зачеплення з маточиною та роз’єм для підключення штатного троса. Кришка повинна входити в барабан без перекосу, а зовнішні деталі не мають заважати вилці, маточині та кріпленню колеса.

Порівнювати варто не лише загальний силует. Практичне значення мають розташування пружин і колодок, профіль їхніх накладок, напрямок важеля, форма обмежувача повороту та взаємне положення всіх зовнішніх приєднань. Якщо стара кришка належить до іншого виконання, монтаж без перевірки цих точок може спричинити неправильний хід важеля або унеможливити під’єднання троса спідометра.

Установлення та обслуговування

Монтаж виконують зі знятим переднім колесом. Перед складанням очищають внутрішню поверхню барабана від пилу та перевіряють її стан, вільний хід розтискного механізму, фіксацію пружин і рівномірність гальмівних накладок. Фрикційні поверхні колодок і барабана мають залишатися чистими, без оливи та пластичного мастила. Мастильний матеріал допускається лише в передбачених точках механізму й не повинен потрапляти на поверхні тертя.

Під час установлення потрібно правильно сумістити привід спідометра з маточиною, посадити кришку без надмірного зусилля та переконатися, що вона повністю зайняла своє місце. Після монтажу колеса приєднують гальмівний привід і трос спідометра, регулюють вільний хід за сервісними даними конкретного мотоцикла та прокручують колесо вручну. Колесо має обертатися без постійного пригальмовування, важіль — повертатися після натискання, а гальмо — спрацьовувати плавно й передбачувано.

Заміна кришки в зборі доречна в разі пошкодження основи, зношення колодок, несправності розтискного механізму або приводу спідометра. Одночасно варто перевірити барабан, троси, кріплення та стан сполучених деталей переднього колеса. Точне порівняння знятої деталі з виконанням mod.A допомагає відновити штатне компонування гальма й механічного покажчика швидкості без перероблення посадкових місць.
