Кошик зчеплення в зборі 4T CB200 KOMATCU mod.A

Кошик зчеплення в зборі 4T CB200 KOMATCU mod.A

Укомплектований кошик зчеплення призначений для ремонту трансмісії мотоциклів із чотиритактним двигуном CB200 об’ємом 200 см³. Деталь бере участь у передаванні крутного моменту від двигуна до коробки передач та забезпечує з’єднання і роз’єднання двигуна з трансмісією під час початку руху й перемикання передач. Виконання mod.A потрібно враховувати під час добору: кошики для двигунів близького об’єму можуть відрізнятися посадкою, зубчастою частиною та загальною геометрією.

Призначення та особливості конструкції

Кошик утримує компоненти зчеплення у визначеному положенні та взаємодіє з приводом трансмісії. Від стану його посадкових і контактних поверхонь залежать коректне вмикання зчеплення, передавання тяги та вільне роз’єднання механізму. Версія в зборі підходить для ремонту, коли потрібно замінити не одну окрему деталь, а зібрану частину механізму з узгодженим взаємним розташуванням компонентів.

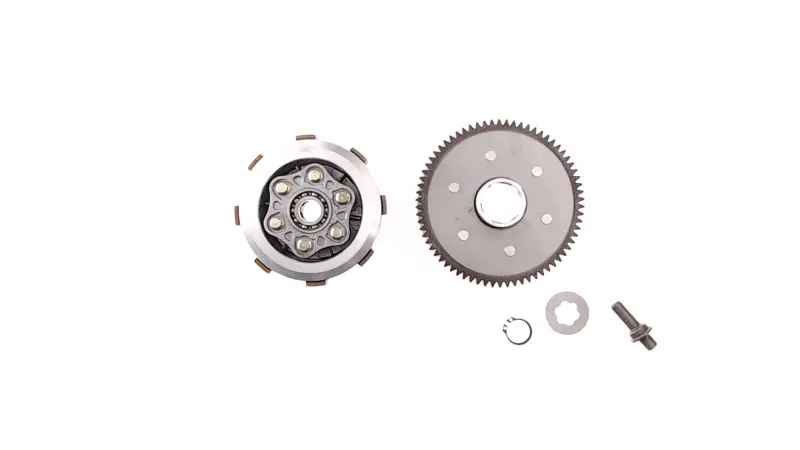

Конструкція товару включає круглий механізм зчеплення та окрему велику зубчасту частину з центральною посадкою. Перед установленням їх потрібно зіставити зі знятим комплектом за формою, розташуванням отворів і кріплення, профілем центрального з’єднання, діаметром та параметрами зубчастого вінця. Таке порівняння особливо потрібне після попереднього ремонту двигуна: встановлена раніше модифікація може відрізнятися від стандартної комплектації конкретної моделі мотоцикла.

Сумісність

Кошик розрахований на чотиритактну конфігурацію CB200 та заявлений для двигуна об’ємом 200 см³. До переліку сумісних моделей належать Honda CB200, Geon Pantera N200/S200, Geon X-Road 200, Lifan LF200, Loncin JL200-68A, Shineray XY200GY, Viper V200/V250-F2, Zongshen ZS200 і ZUBR 200ZH. Наявність мотоцикла в цьому переліку допомагає звузити добір, проте остаточне рішення приймають за фактично встановленим двигуном і конструкцією демонтованого кошика.

Позначення CB200 не варто автоматично прирівнювати до CG200 або до універсальної деталі для всіх моторів класу 200 см³. Різні сімейства та версії двигунів можуть мати несумісні посадкові розміри, кількість чи профіль зубців, висоту деталей і спосіб фіксації. Модифікація mod.A також має відповідати потрібному виконанню.

Що перевірити перед замовленням

• Тип двигуна: чотиритактний CB200 із робочим об’ємом 200 см³.
• Модифікацію: для цієї позиції зазначене виконання mod.A.
• Центральну посадку: форму та профіль з’єднання порівнюють зі знятою деталлю.
• Зубчасту частину: звіряють зовнішній діаметр, кількість і профіль зубців, а також взаємне розташування отворів.
• Габарити: перевіряють загальну висоту, діаметри й розташування точок кріплення старого кошика.
• Обсяг потрібного ремонту: уточнюють, чи потрібен саме кошик у зборі, а не окремі диски, пружини або інші компоненти зчеплення.

Заміна та встановлення

Приводом для перевірки кошика можуть бути пробуксовування під навантаженням, ривки на початку руху, утруднене вмикання або неповне вимикання зчеплення, сторонній механічний шум і помітне зношення контактних поверхонь. Ці ознаки не вказують лише на одну несправність, тому разом із кошиком перевіряють привід вимикання, диски, пружини, підшипники, кріплення та суміжні деталі. Такий огляд допомагає визначити справжню причину несправності до монтажу нової деталі.

Установлення виконують на очищені та перевірені посадкові поверхні з дотриманням послідовності складання й моменту затягування, передбачених настановою для конкретного двигуна. Перед остаточним складанням контролюють вільний рух механізму, правильне положення стопорних деталей і відсутність перекосу. Після монтажу регулюють привід зчеплення та спочатку перевіряють перемикання передач без навантаження. Точне порівняння старого й нового кошика до початку робіт зменшує ризик повторного розбирання двигуна та допомагає відновити передбачувану роботу трансмісії.
