Комутатор запалювання 4T CG125/150 KOMATCU mod.A

Комутатор запалювання 4T CG125/150 KOMATCU mod.A

Призначений для мотоциклів із чотиритактними двигунами сімейства CG робочим об’ємом 125 або 150 см³ та електронною системою запалювання CDI. Блок керує моментом утворення іскри, тому від його справності залежать запуск двигуна та стабільність його роботи. Виконання mod.A розраховане на встановлення замість відповідного штатного комутатора за умови збігу системи запалювання, роз’єму й розташування контактів.

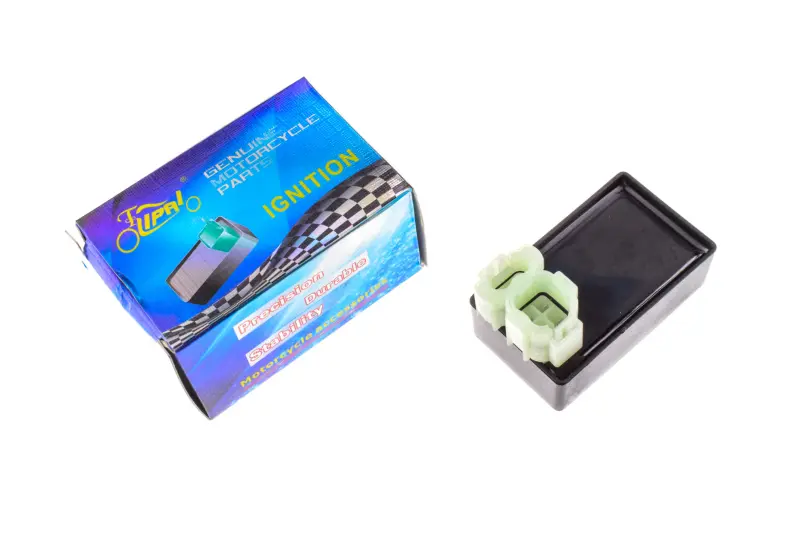

Деталь має компактний чорний прямокутний корпус із вбудованим роз’ємним блоком. Таке виконання дає змогу під’єднати комутатор до штатної проводки без окремих виводів, якщо відповідна колодка повністю збігається. Корпус не має зовнішніх регулювань: після правильного підключення блок працює як штатна частина системи CDI. Комутатор підходить для планового ремонту, відновлення мотоцикла після несправності запалювання або заміни пошкодженого блока аналогічного виконання.

Сумісність і підбір

Основні орієнтири під час вибору — чотиритактний двигун CG125 або CG150, електронне запалювання CDI та виконання mod.A. У переліку застосування цієї моделі зазначені Honda CG125 і CG150, Geon Country CG150 та Pantera 150, Kymco Pulsar S, Lifan LF125 і LF150, Musstang MT125T-9, Shineray XY125-10D, Viper V125S Safari, Viper ZS150A/V150A і ZS200N/V150N, Zongshen ZS125, ZS150 і ZS150GS, а також ZUBR 150ZH. Назва мотоцикла сама по собі не замінює перевірку штатного підключення: різні роки випуску та модифікації однієї моделі можуть відрізнятися проводкою.

Перед вибором відкрийте доступ до встановленого блока та зіставте форму корпусу, конфігурацію відповідної колодки, кількість контактних місць, напрямні й фіксатори роз’єму. Окремо перевірте тип живлення CDI за технічною документацією конкретного мотоцикла. Зовні подібні комутатори для систем із різним способом живлення не є взаємозамінними. Не варто переставляти контакти або змінювати проводку лише заради збігу корпусу без перевіреної схеми підключення.

Коли розглядають заміну

Несправний CDI-блок може бути однією з причин відсутності іскри, неможливості запуску або нестабільної роботи двигуна. Проте такі ознаки не вказують виключно на комутатор. До встановлення нової деталі перевіряють свічку та її ковпачок, високовольтний провід, котушку запалювання, генератор, вимикач запалювання, з’єднувальні колодки й цілісність проводки. Ослаблений, забруднений або пошкоджений контакт здатний спричиняти подібні прояви.

• Призначення: керування запалюванням у системі CDI двигуна сімейства CG.
• Тип двигуна: чотиритактний.
• Робочий об’єм: 125 або 150 см³ відповідно до заявленого застосування.
• Виконання: mod.A.
• Бренд: KOMATCU.
• Корпус: чорний, прямокутної форми, із вбудованою з’єднувальною колодкою.

Встановлення

Монтаж виконують за вимкненого запалювання у штатному місці мотоцикла. Роз’єм має входити без надмірного зусилля та надійно утримуватися фіксатором; перекіс колодки й неповна посадка контактів неприпустимі. Проводку розміщують так, щоб вона не натягувалася, не торкалася гарячих частин двигуна та не перетискалася деталями рами або облицювання. Після підключення перевіряють надійність кріплення блока та роботу запалювання в усіх звичайних режимах запуску.

Ця версія підходить покупцеві, якому потрібен комутатор KOMATCU mod.A саме для сумісного чотиритактного CG125/150. Точний збіг роз’єму, розташування контактів і типу системи CDI важливіший за загальну подібність корпусу або однаковий об’єм двигуна. Така перевірка перед установленням допомагає уникнути помилкового підключення та підібрати деталь відповідно до штатної конфігурації мотоцикла.
