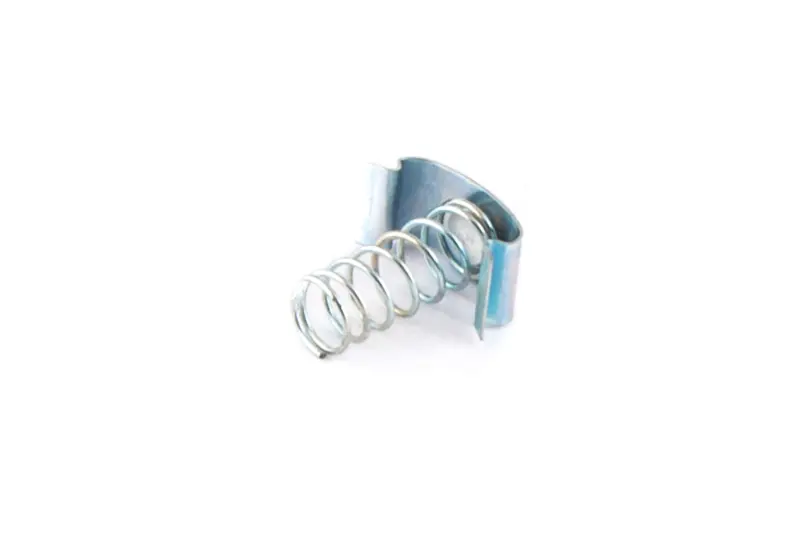

Пружина щіткотримача JAWA 6V VCH

Пружина щіткотримача JAWA 6V VCH

Пружина призначена для щіткотримача 6-вольтового генератора мотоцикла JAWA. Вона створює потрібне притискне зусилля, завдяки якому вугільна щітка контактує з колектором під час обертання ротора. Ця компактна деталь безпосередньо впливає на стабільність роботи щіткового механізму: справна пружина утримує щітку в належному положенні та компенсує поступове зменшення її довжини внаслідок зношування.

Конструкція поєднує виту циліндричну частину та фігурний металевий упор. Пружина встановлюється у щіткотримач і діє на щітку в заданому напрямку. Це окрема деталь, тому під час ремонту щіткового механізму її можна замінити без придбання щіткотримача в зборі, якщо решта його частин справна та придатна до подальшої експлуатації.

Коли потрібна заміна

Пружину перевіряють, якщо щітка недостатньо притискається до колектора, рухається в тримачі майже без опору або втрачає контакт під час роботи генератора. Підставою для заміни також є зламаний виток, помітна деформація, ослаблений притиск чи пошкодження опорної частини. Несправність може супроводжуватися нестабільною роботою генератора та іскрінням біля щіток, проте перед ремонтом варто оглянути весь щітковий механізм: щітки, їхні напрямні, тримач і поверхню колектора.

Нова пружина не усуне заклинювання щітки в забрудненому або пошкодженому каналі. Щітка має вільно пересуватися напрямною, а зусилля пружини — повертати її до колектора без перекосу. Якщо щітка надмірно зношена, має відколи або рухається із заїданням, ці несправності потрібно усунути одночасно зі встановленням пружини.

Як підібрати деталь

Основна сфера застосування — генератори JAWA з номінальною напругою 6 В; серед підтверджених варіантів застосування також є JAWA 350. Самого збігу марки мотоцикла та напруги замало, адже на техніці різних років і після попередніх ремонтів можуть бути встановлені різні щіткотримачі. Перед вибором потрібно зіставити нову деталь зі знятою пружиною та її посадковим місцем.

• Призначення: притискання вугільної щітки до колектора генератора.
• Застосування: щіткотримач генератора JAWA із системою 6 В.
• Конструкція: вита пружина з фігурною опорною частиною.
• Бренд: VCH.

Під час порівняння враховують зовнішній діаметр витків, довжину пружинної частини у вільному стані, форму й розміри опори, напрямок установлення та положення деталі відносно щітки. Ці параметри слід перевіряти безпосередньо за старою деталлю, яка зберегла початкову форму, або за щіткотримачем. Точні розміри цієї позиції не заявлені, тому розраховувати на однакову посадку в усіх генераторах JAWA не варто.

Установлення та перевірка

Перед складанням очищають посадкове місце та переконуються, що в напрямній немає забруднень, які заважають руху щітки. Пружину встановлюють без розтягування, підрізання витків і примусового змінення форми опори. Вона повинна триматися стійко, не випадати з посадкового місця та передавати зусилля вздовж напрямку руху щітки, не відхиляючи її вбік.

Після складання перевіряють вільний хід щітки та рівномірність її прилягання до колектора. Провідники щітки не повинні потрапляти між витками або обмежувати її переміщення. Якщо тримач має тріщини, контакти пошкоджені чи колектор потребує обслуговування, заміну пружини поєднують з усуненням виявлених дефектів. Правильно підібрана й установлена деталь відновлює штатний притиск щітки та дає змогу повноцінно обслужити 6-вольтовий генератор JAWA.
