Проводка центральна CB 125/150 AMG

Центральна проводка CB 125/150 AMG

Центральний джгут призначений для ремонту електричної частини мотоциклів сімейства CB із двигунами об’ємом 125 та 150 см³. Його обирають для повної заміни старої проводки, якщо дроти пошкоджені, з’єднання стали ненадійними або електричну схему раніше переробляли. Цілісний джгут дає змогу відновити впорядковану розводку без послідовної заміни кожної ділянки окремо.

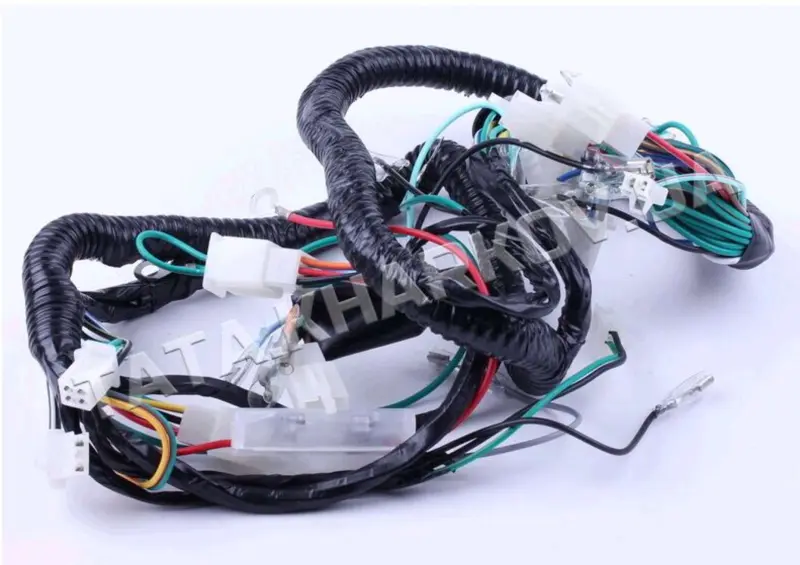

Проводка вже сформована в єдиний пучок: окремі гілки об’єднані спільною обмоткою, а на кінцях установлені штекерні роз’єми. Майстер працює з готовою розводкою для підключення елементів електросистеми мотоцикла. Такий варіант доречний під час комплексного ремонту, коли стан старих дротів і численних з’єднань не дозволяє обмежитися локальним відновленням.

Призначення та застосування

Джгут використовують для заміни пошкодженої, зношеної або зміненої раніше центральної проводки. Він призначений для китайських чотиритактних мотоциклів об’ємом 125 або 150 см³ і має позначення CB 125/150. Це позначення вказує на сімейство техніки, але не означає, що всі моделі та модифікації мають однакову електричну схему. Навіть мотоцикли з однаковим об’ємом двигуна можуть відрізнятися роз’ємами, розташуванням гілок і складом електрообладнання.

До переліку сумісної техніки належать Honda CB125 і CB150, Kymco Pulsar 125, Lifan LF125 та LF150, Shineray XY125GY-6 і XY150, Viper V150A Street, Viper ZS150J/ZS125A, Zongshen ZS125 і ZS150, а також ZUBR 150ZH. Цей перелік окреслює сферу застосування проводки, проте перед замовленням її потрібно порівняти зі знятим джгутом конкретного мотоцикла.

Як перевірити відповідність

Насамперед порівняйте кількість і форму колодок, типи клем та розташування окремих відгалужень. Після цього перевірте довжину ділянок до головних точок підключення й відповідність штекерів штатним роз’ємам. Оцінюйте всю розводку в комплексі: зовні подібні джгути можуть мати відмінності в окремих підключеннях або напрямку гілок.

Особливо ретельної перевірки потребує мотоцикл після ремонту чи переобладнання. Додаткові перемикачі, сигналізація, замінені прилади або інша світлотехніка можуть змінювати фактичну схему підключення. Якщо певний роз’єм не збігається, не варто переробляти його навмання. Спочатку слід визначити призначення контактів за електросхемою конкретної моделі та з’ясувати, чи пов’язана відмінність із версією техніки або з попереднім втручанням.

Характеристики

• тип — центральна проводка для мотоцикла;
• конструкція — єдиний джгут із відгалуженнями та штекерними роз’ємами;
• позначення — CB 125/150;
• об’єм техніки — 125/150 см³;
• тип техніки — китайські чотиритактні мотоцикли;
• бренд — AMG.

Підготовка до встановлення

Перед демонтажем старої проводки відключіть живлення мотоцикла та позначте роз’єми. Це збереже зрозумілий порядок підключення і полегшить порівняння старого та нового джгутів. Одночасно перевірте стан компонентів, клем і колодок, які під’єднуються до проводки, щоб під час заміни не пропустити несправність у суміжному елементі.
