Кошик зчеплення в зборі 4T CB150

Кошик зчеплення в зборі 4T CB150

Кошик призначений для ремонту зчеплення мотоциклів із чотиритактним двигуном сімейства CB150. Вузол бере участь у передаванні крутного моменту від двигуна до коробки передач і дає змогу короткочасно роз’єднувати їх під час перемикання передачі, зупинки та початку руху. Виконання в зборі доречне, коли зношений не один диск, а декілька пов’язаних деталей зчеплення або старий комплект має пошкодження посадкових і контактних поверхонь.

Призначення та конструкція

Конструкція поєднує зовнішній кошик із веденою шестернею, пакет дисків, внутрішню частину та притискний механізм. Коли зчеплення ввімкнене, диски стиснуті й передають обертання далі трансмісією. Після дії на привод зчеплення притиск послаблюється, диски можуть розійтися, а передавання моменту тимчасово припиняється. Така схема дає водієві змогу рушати з місця та перемикати передачі без постійного жорсткого зв’язку двигуна з коробкою.

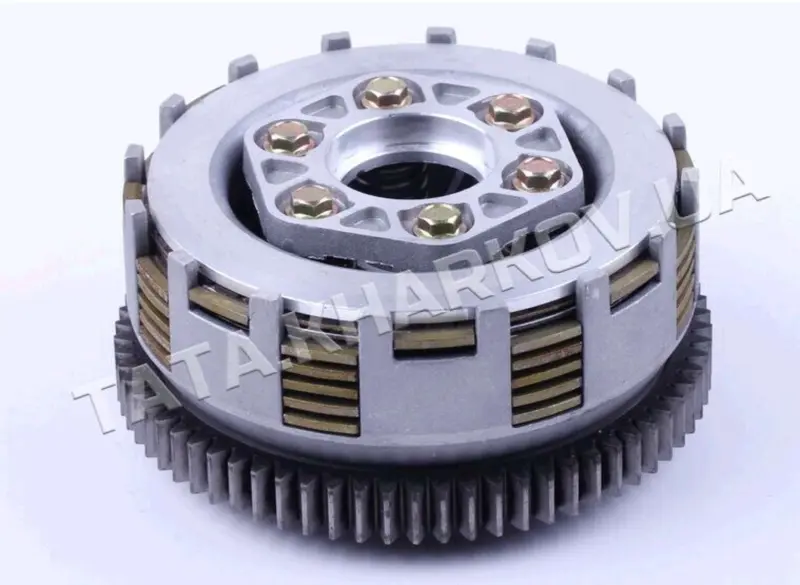

На зовнішній частині розташовані вікна для дискового пакета, а знизу міститься зубчастий вінець привода. Верхню притискну деталь зафіксовано шістьма кріпильними елементами. Вузол постачається складеним, тому його розглядають як комплексне рішення для ремонту кошика, дисків і притискної частини. Водночас позначення CB150 не скасовує перевірку конкретної модифікації двигуна: у цьому сімействі трапляються різні варіанти зчеплення.

Що перевірити під час підбору

Головний орієнтир для цієї позиції — чотиритактний двигун типу CB150. Перед замовленням старий кошик варто зняти або отримати доступ до його точних параметрів. Самого збігу робочого об’єму мотоцикла недостатньо: зовні подібні двигуни можуть мати різні шестерні, посадки та конфігурації дискового пакета.

• Тип двигуна: позначення силового агрегату має відповідати варіанту 4T CB150.
• Приводна шестерня: порівняйте кількість і профіль зубців, зовнішній розмір вінця та його положення відносно корпусу.
• Посадкова частина: перевірте діаметр центрального отвору, форму з’єднання з валом і загальну глибину вузла.
• Дисковий пакет: зіставте кількість дисків, їхні розміри, розташування виступів і сумарну висоту складеного комплекту.
• Притискна частина: порівняйте розташування шести кріплень, форму центральної зони та конфігурацію деталей привода вимикання.
• Габарити: проконтролюйте зовнішній діаметр, висоту кошика та вільне розміщення під штатною кришкою.

Особливо уважний підбір потрібен, якщо двигун раніше замінювали, мотоцикл зібрано з компонентів різних модифікацій або встановлений вузол уже не відповідає початковій конфігурації. За таких умов орієнтуються на фактично встановлений двигун і демонтований кошик, а не лише на назву моделі мотоцикла.

Коли потрібна заміна

Перевірка зчеплення доцільна за наявності пробуксовування під навантаженням, ривків під час рушання, ускладненого перемикання, неповного роз’єднання дисків або стороннього шуму з боку механізму. Ці ознаки не завжди вказують саме на несправність кошика: причиною також можуть бути регулювання привода, стан троса чи важеля, окремі диски та суміжні деталі. Рішення про заміну приймають після розбирання та дефектування.

У старому кошику перевіряють зубчастий вінець, центральну посадку, бічні напрямні дисків, кріплення та притискну частину. Вироблення на напрямних може заважати дискам вільно переміщуватися, а люфт або пошкодження шестерні позначаються на роботі привода. Якщо дефекти присутні одразу в кількох частинах, складений комплект дає змогу замінити взаємопов’язані компоненти протягом одного ремонту.

Установлення та перевірка після ремонту

Монтаж виконують на очищене посадкове місце з контролем стану вала та суміжних деталей. Кріплення затягують у послідовності та з моментом, зазначеними в документації конкретного двигуна. До встановлення кришки перевіряють вільний рух механізму вимикання та відсутність заїдань. Після складання регулюють привод зчеплення відповідно до вимог мотоцикла й переконуються, що важіль має передбачений вільний хід.

Для першого запуску після ремонту мотоцикл встановлюють стійко та послідовно перевіряють увімкнення і вимкнення зчеплення, перемикання передач і відсутність нетипового шуму. Кошик 4T CB150 підійде для ремонту лише після збігу посадки, шестерні, габаритів і конфігурації дисків зі старим вузлом.
