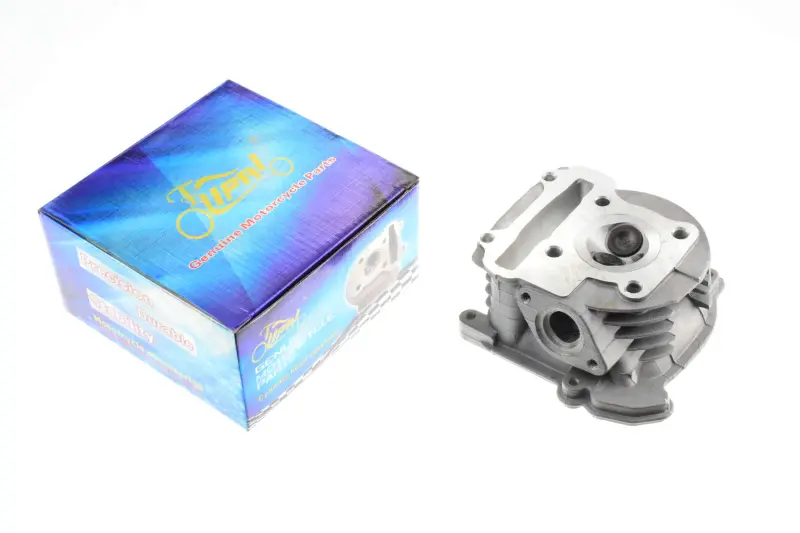

Головка циліндра KOMATCU mod.A для 4T GY6 80, Ø47 мм, гола з клапанами

Головка циліндра KOMATCU mod.A для 4T GY6 80, Ø47 мм

Головка призначена для ремонту чотиритактних скутерних двигунів сімейства GY6 80 із циліндром діаметром 47 мм. Вона закриває циліндр зверху, утворює верхню частину камери згоряння та є основою для клапанного механізму. Виконання «гола, з клапанами» доречне для ремонту, коли потрібні сама головка й клапани, а решту деталей газорозподільного механізму добирають з урахуванням конфігурації конкретного двигуна.

Модель KOMATCU mod.A розрахована на двигуни GY6 80 та застосовується з поширеними позначеннями 139QMA/1P39QMA і 139QMB/1P39QMB. Самого збігу загальної назви GY6 недостатньо: у цьому сімействі є різні об’єми, діаметри циліндра та варіанти головок. Основний розмір цієї позиції — Ø47 мм, тому перед замовленням його потрібно зіставити зі встановленою циліндро-поршневою групою.

Призначення та конструкція

У головці розташовані камера згоряння, клапанні сідла, напрямні, а також впускний і випускний канали. Установлені клапани відкривають та перекривають відповідні канали під час роботи двигуна. Від стану привалкової площини, сідел і напрямних залежать герметичність камери згоряння, належне стиснення суміші та правильна робота газорозподілу. Зовнішні ребра збільшують площу теплообміну й допомагають відводити тепло від навантаженої верхньої частини циліндра.

Заміна головки актуальна за наявності тріщин корпусу, пошкодження площини прилягання, зношення сідел або напрямних, а також після несправності, яку неможливо усунути обслуговуванням клапанів. Ознаками проблем із попередньою головкою можуть бути зниження компресії, ускладнений запуск, нестабільна робота двигуна або порушення герметичності. Такі прояви мають і інші можливі причини, тому перед ремонтом двигун потребує діагностики.

Що перевірити під час добору

• Тип двигуна: чотиритактний GY6 80, а не зовні подібна модифікація іншого об’єму.
• Діаметр циліндра: посадкова конфігурація має відповідати розміру Ø47 мм.
• Код двигуна: застосування заявлене для 139QMA/1P39QMA та 139QMB/1P39QMB, але остаточний добір виконують за фактичною модифікацією мотора.
• Виконання головки: mod.A потрібно зіставити зі старою деталлю за формою камери, площинами, кріпильними отворами й розташуванням каналів.
• Суміжні компоненти: заздалегідь перевіряють сумісність розподільного вала, опор клапанного механізму, кришки, впускного патрубка та випускного кріплення.

Позначення «гола» відрізняє цю версію від повністю складеної головки з кришкою та всім механізмом ГРМ. До розглянутої конфігурації входять клапани, проте наявність інших деталей не можна визначати лише за загальною назвою серії. Під час планування ремонту перелік потрібних компонентів зіставляють із розібраним двигуном.

Установлення та перевірка після ремонту

Перед монтажем очищають поверхні прилягання циліндра й головки, перевіряють їхній стан та не допускають потрапляння забруднень у мастильні й газові канали. Ущільнення з пошкодженнями або слідами попереднього обтиснення повторно не використовують. Кріплення затягують рівномірно, у передбаченій виробником двигуна послідовності та з визначеним для конкретної модифікації моментом.

Після складання виставляють фази газорозподілу, регулюють теплові проміжки клапанів за даними двигуна та вручну перевіряють вільне обертання механізму. До запуску також контролюють приєднання впуску й випуску, положення ущільнень і відсутність сторонніх предметів у каналах. Такий порядок допомагає встановити головку без перекосу та вчасно виявити невідповідність компонентів.

Ця головка підходить для відновлення верхньої частини двигуна GY6 80 із циліндром Ø47 мм, коли потрібен корпус mod.A з клапанами, але не повний комплект із кришкою. Точне зіставлення старої головки, двигуна та деталей ГРМ залишається головною умовою правильного вибору.
