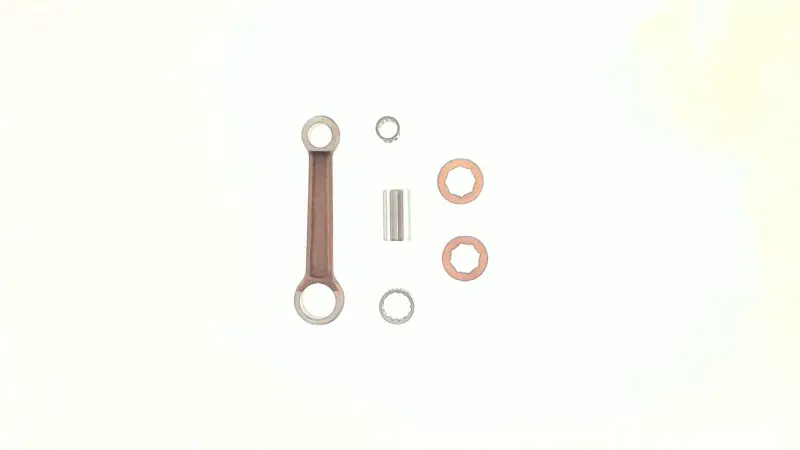

Шатун ІЖ Юпітер JING mod.A із сепараторами, пальцем і шайбами

Шатун ІЖ Юпітер JING mod.A

Комплект призначений для ремонту колінчастого вала двотактного двигуна мотоцикла ІЖ Юпітер. Шатун з’єднує поршень із кривошипом і передає зусилля між поршневою групою та колінвалом. Під час роботи він безперервно здійснює зворотно-поступальний і хитальний рух, тому стан обох головок, посадкових поверхонь і сполучених деталей безпосередньо впливає на плавність обертання механізму.

Виконання JING mod.A призначене для двигунів сімейства ІЖ Юпітер об’ємом 350 см³. Це деталь для ремонту розібраного колінчастого вала, а не готовий колінвал у зборі. Її застосовують у разі зношення посадок і сепараторів, появи неприпустимого люфту, стуку у кривошипному механізмі або пошкодження шатуна. Вчасна заміна зношених деталей допомагає усунути причину стороннього шуму та відновити правильний рух поршня відносно колінвала.

Склад комплекту

• Один шатун із верхньою та нижньою головками.
• Два сепаратори для відповідних з’єднань шатунного механізму.
• Нижній палець для складання шатуна зі щоками колінвала.
• Дві шайби, які встановлюються під час складання нижньої головки.

Такий склад дає змогу придбати основні деталі одного шатунного з’єднання разом. У двигуні ІЖ Юпітер використовуються два шатуни, тому перед замовленням потрібно визначити обсяг ремонту: відновлення однієї сторони колінвала чи обслуговування обох сторін. Ця товарна позиція містить один шатун; кількість деталей для другого кривошипа розраховується окремо.

Як перевірити сумісність

Назва моделі мотоцикла сама по собі не замінює перевірки демонтованих деталей. У двигунах, які вже ремонтувалися, могли встановити колінвали та комплектуючі іншого виконання. Перед купівлею порівняйте старий шатун із новим за міжцентровою відстанню, діаметрами отворів верхньої та нижньої головок, їхньою шириною, діаметром і довжиною нижнього пальця, а також за конструкцією підшипникових з’єднань. Усі розміри потрібно визначати точним інструментом, адже приблизного збігу для кривошипного механізму недостатньо.

Окремо перевірте, що потрібен саме варіант із сепараторами та виконання mod.A. Комплект не варто підбирати замість версії з втулкою лише за зовнішньою подібністю. Якщо на мотоциклі встановлений нестандартний або раніше відновлений колінвал, орієнтуйтеся на фактичні розміри й будову розібраної конструкції. Також заздалегідь оцініть стан щік колінвала та посадки пальця: новий шатун не усуне зношення чи деформацію посадкового отвору.

Монтаж і перевірка після складання

Заміна шатуна потребує розбирання та подальшого запресовування колінчастого вала. Під час складання необхідно правильно розташувати сепаратори й шайби, витримати осьовий проміжок нижньої головки та не пошкодити доріжки кочення. Після запресовування перевіряють вільний рух шатуна, відсутність заїдань, радіальний і бічний люфт, взаємне положення щік та биття зібраного колінвала. Ударне встановлення без належного оснащення може деформувати шатун, палець або щоки.

Роботу бажано виконувати в майстерні, що має прес, вимірювальний інструмент і пристрої для центрування колінвала. Перед остаточним складанням двигуна внутрішні порожнини очищають від металевих частинок, оглядають суміжні підшипники та перевіряють поршневий палець із верхньою головкою. Комплект JING mod.A підходить для планового відновлення та ремонту після появи люфту або стуку, якщо його розміри й конструкція відповідають установленому колінвалу ІЖ Юпітер.
