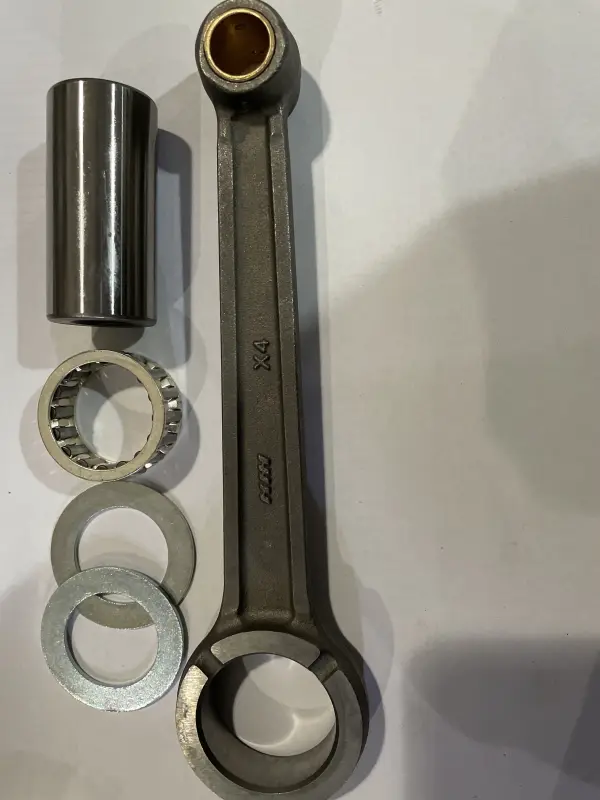

Шатун ІЖ Планета JING mod.A із втулкою, сепаратором, пальцем і шайбами

Шатун ІЖ Планета JING mod.A для ремонту колінвала

Комплект призначений для відновлення кривошипно-шатунного механізму мотоциклів сімейства ІЖ Планета. Шатун з’єднує поршень із колінчастим валом, сприймає зусилля від поршня та бере участь у перетворенні його зворотно-поступального руху на обертання колінвала. Деталь постійно працює під змінним навантаженням, тому стан обох головок, посадок і сполучених компонентів безпосередньо впливає на стабільність двигуна після ремонту.

До набору входять шатун, втулка верхньої головки, нижній сепаратор, палець і шайби. Така комплектація розрахована на ремонт нижнього з’єднання шатуна та відновлення його встановлення в колінчастому валу без окремого добору перелічених деталей. Втулка розміщується в малій головці, а сепаратор, палець і шайби належать до з’єднання великої головки з кривошипом. Перед складанням усі компоненти потрібно очистити, перевірити на відсутність пошкоджень і підготувати відповідно до технології ремонту конкретного двигуна.

Призначення комплекту

Заміна шатуна потрібна за наявності неприпустимого радіального люфту нижньої головки, зношення втулки, пошкодження доріжок і роликів, появи задирів або деформації стрижня. Підставою для розбирання також можуть бути металевий стукіт із боку кривошипного механізму, наслідки заклинювання поршневої групи чи виявлене зношення під час капітального ремонту. Остаточне рішення приймають після дефектування розібраного колінвала: сторонній звук сам по собі не визначає несправну деталь.

Що перевірити під час добору

• Модель двигуна. Комплект заявлений для ІЖ Планета. Не варто добирати його лише за зовнішньою подібністю до шатунів інших двигунів ІЖ.
• Виконання деталі. Позначення mod.A потрібно враховувати під час порівняння з раніше встановленим шатуном та іншими варіантами ремонтних комплектів.
• Посадкові параметри. До встановлення порівнюють міжосьову відстань, діаметри отворів обох головок, ширину великої головки, розміри пальця, сепаратора та шайб.
• Стан колінвала. Посадкові поверхні щік не повинні мати пошкоджень, які завадять надійному запресуванню й точному розташуванню нового пальця.
• Сполучення з поршневою групою. Втулку верхньої головки перевіряють за фактичним поршневим пальцем з урахуванням потрібного монтажного зазору.

Особливості встановлення

Монтаж виконують на розібраному колінчастому валу із застосуванням обладнання для контрольованого розпресування та запресування. Після з’єднання щік перевіряють осьове положення шатуна, вільне обертання нижнього підшипника й бічний зазор. Потім колінвал обов’язково вивіряють за контрольними поверхнями, усуваючи перекіс і перевищення допустимого биття. Ударне складання без контролю здатне змістити щоки, пошкодити палець або скоротити ресурс нового з’єднання.

Мастильні отвори й канали мають залишатися чистими та правильно розташовуватися відносно сполучених деталей. Шатун повинен рухатися плавно, без заїдань і відчутного радіального люфту; допустимий бічний хід оцінюють за ремонтною документацією двигуна. Якщо втулка верхньої головки потребує остаточної обробки після запресування, її виконують під фактичний розмір поршневого пальця зі збереженням співвісності отвору.

JING mod.A підходить для планового відновлення колінвала ІЖ Планета та ремонту після виявлення зношення шатунної групи. Перед замовленням доцільно зіставити комплект зі знятими деталями за конструкцією та всіма робочими розмірами. Точне складання, перевірка геометрії та правильний монтаж важливіші за простий зовнішній збіг: від них залежать вільний рух шатуна й коректна робота кривошипного механізму.
