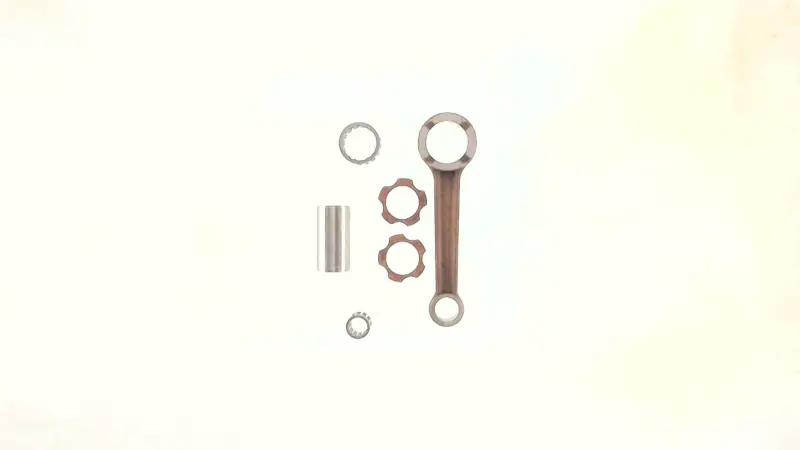

Шатун Восход 175 JING mod.A із сепараторами, пальцем і шайбами

Шатун Восход 175 JING mod.A з монтажними деталями

Комплект призначений для ремонту кривошипно-шатунного механізму двотактного двигуна мотоцикла Восход робочим об’ємом 175 см³. Шатун з’єднує поршневий палець із колінчастим валом: верхня головка бере участь у шарнірному з’єднанні з поршнем, а нижня — з кривошипом колінвала. Під час руху поршня деталь передає зусилля на колінчастий вал і постійно сприймає змінні навантаження, тому стан посадкових поверхонь, підшипникових з’єднань та геометрії шатуна безпосередньо впливає на роботу двигуна.

Виконання JING mod.A постачається не як окремий шатун: разом із ним передбачено два сепаратори, палець і дві шайби. Такий склад дає змогу підібрати взаємопов’язані деталі для ремонту одного з’єднання, не збираючи їх окремо. Сепаратори утримують тіла кочення в заданому положенні, палець утворює вісь відповідного шарніра, а шайби використовуються для правильного взаємного розташування деталей під час складання. Перед монтажем потрібно перевірити, чи відповідають склад і геометрія комплекту колінвалу, що ремонтується.

Що перевірити під час вибору

Позначення «Восход», 175 см³ і mod.A є основними орієнтирами цієї позиції, проте самої моделі мотоцикла недостатньо для безпомилкового підбору. У техніки різних років випуску, раніше ремонтованих двигунів і колінвалів іншого виконання посадкові параметри можуть відрізнятися. До початку ремонту порівняйте новий шатун і супутні деталі зі знятим комплектом.

• Міжцентрова відстань: відстань між центрами верхньої та нижньої головок має відповідати початковій деталі.
• Діаметри отворів: перевірте посадки верхньої й нижньої головок, а також діаметр пальця.
• Ширина головок: зіставте її з відстанню між щоками колінвала та розташуванням шайб.
• Сепаратори: порівняйте зовнішній і внутрішній діаметри, ширину та кількість роликів із демонтованими деталями.
• Виконання колінвала: переконайтеся, що ремонтується вузол двигуна Восход 175 і йому відповідає варіант mod.A.

Коли потрібна заміна

Перевірка шатуна необхідна під час розбирання двигуна через стукіт у кривошипному механізмі, відчутний радіальний люфт, заїдання підшипникового з’єднання, сліди перегрівання, задири або пошкодження сепаратора. Підставою для заміни також є деформація стрижня, вироблення отворів головок і пошкодження посадкової поверхні пальця. Продовжувати складання з такими дефектами не можна: неправильний проміжок або порушена геометрія перешкоджають вільному руху з’єднань і збільшують навантаження на сполучені деталі.

Рекомендації щодо встановлення

Заміна шатуна пов’язана з розбиранням і подальшим складанням колінчастого вала. Перед установленням деталі очищують, перевіряють на відсутність пошкоджень і вимірюють фактичні посадкові розміри. Палець, сепаратори та шайби встановлюють відповідно до конструкції конкретного колінвала; довільне переставляння деталей або підбір лише за зовнішньою подібністю неприпустимі. Після запресовування потрібно проконтролювати взаємне положення щік, осьовий і радіальний проміжки, легкість руху шатуна та биття колінвала.

Для такої операції потрібні відповідне оснащення й вимірювальний інструмент. Якщо немає обладнання для розбирання, центрування та контролю колінчастого вала, встановлення варто доручити мотористу. Правильно підібраний і складений комплект відновлює штатний кінематичний зв’язок між поршнем і колінвалом та підходить для планового капітального ремонту двигуна Восход 175.
