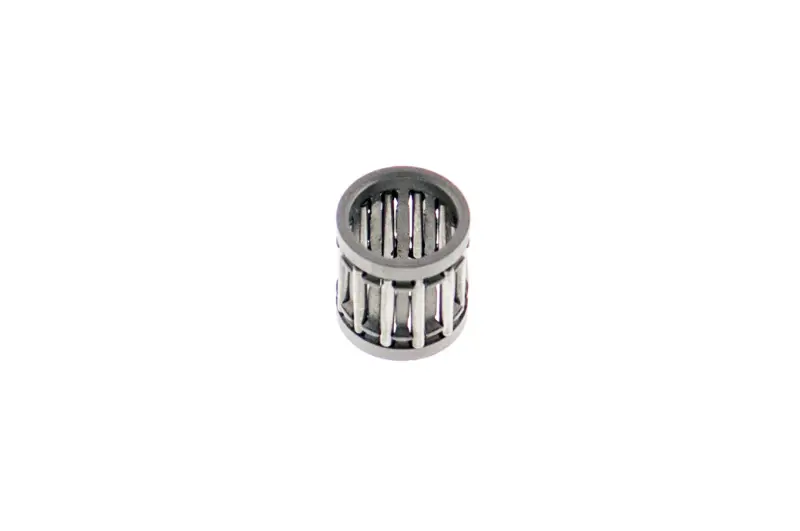

Сепаратор нижньої головки шатуна МІНСЬК 21×27×16 мм JING mod.A

Сепаратор нижньої головки шатуна МІНСЬК 21×27×16 мм

Деталь JING mod.A призначена для нижньої головки шатуна двигуна мотоцикла МІНСЬК. Вона розміщується у з’єднанні шатуна із шатунним пальцем колінчастого вала та утримує ролики в заданому взаємному положенні. Така конструкція дає роликам змогу рухатися доріжками кочення, не зміщуючись усі разом в один бік і не контактуючи між собою хаотично.

Сепаратор має циліндричну відкриту конструкцію з роликовим рядом. Його номінальні розміри — 21 мм за внутрішнім діаметром, 27 мм за зовнішнім діаметром і 16 мм за шириною. Усі три параметри потрібно перевіряти одночасно: збіг лише одного діаметра не підтверджує придатність деталі. Товарне виконання позначене як mod.A; під час вибору серед зовні подібних варіантів потрібно врахувати й це позначення.

Призначення деталі

Нижня головка шатуна з’єднує шатун із кривошипом колінчастого вала та працює за постійного обертання і змінного навантаження. Роликовий ряд сприймає рух у цьому з’єднанні, а сепаратор розділяє ролики та підтримує їх розташування по колу. Правильна геометрія клітки потрібна для вільного руху роликів без перекосу й скупчення на одній ділянці.

Деталь використовують під час ремонту колінчастого вала, якщо попередній сепаратор деформований, має тріщини, сліди вироблення або вже не утримує роликовий ряд належним чином. Підставою для розбирання та перевірки також можуть бути сторонній шум у кривошипному механізмі й виявлений люфт нижньої головки шатуна. Ці ознаки не стосуються виключно сепаратора, тому разом із ним перевіряють шатунний палець, доріжки кочення та стан сполучених поверхонь.

Що перевірити перед вибором

• Місце встановлення: нижня, а не верхня головка шатуна.
• Розмір: внутрішній діаметр 21 мм, зовнішній діаметр 27 мм, ширина 16 мм.
• Техніка: мотоцикл МІНСЬК із двотактним двигуном об’ємом 125 см³.
• Виконання: JING mod.A; позначення модифікації потрібно врахувати під час порівняння зі встановленою деталлю.
• Стан сполучених деталей: палець і поверхні кочення не повинні мати пошкоджень, здатних порушити рух нового роликового ряду.

Встановлення під час ремонту колінвала

Заміну виконують після розбирання кривошипного механізму. Перед складанням посадкове місце очищають, а шатунний палець і нижню головку шатуна оглядають щодо вироблення, задирок та порушення геометрії. Встановлення нового сепаратора разом із пошкодженими сполученими деталями не усуває причину люфту або шуму.

Під час складання потрібно зберегти правильне положення роликового ряду, не допустити перекосу клітки та перевірити вільний рух шатуна. Роботи з розбірним колінчастим валом потребують відповідного оснащення, подальшого контролю співвісності та дотримання вимог конкретного двигуна. Якщо точна модифікація мотора невідома, перед монтажем порівняйте розміри й конструкцію деталі з демонтованим сепаратором та параметрами шатунного з’єднання.

Цей сепаратор підходить для планового відновлення кривошипно-шатунного механізму МІНСЬК, коли потрібне виконання 21×27×16 мм JING mod.A. Точний підбір та одночасна оцінка інших деталей з’єднання допомагають уникнути повторного розбирання двигуна після ремонту.
