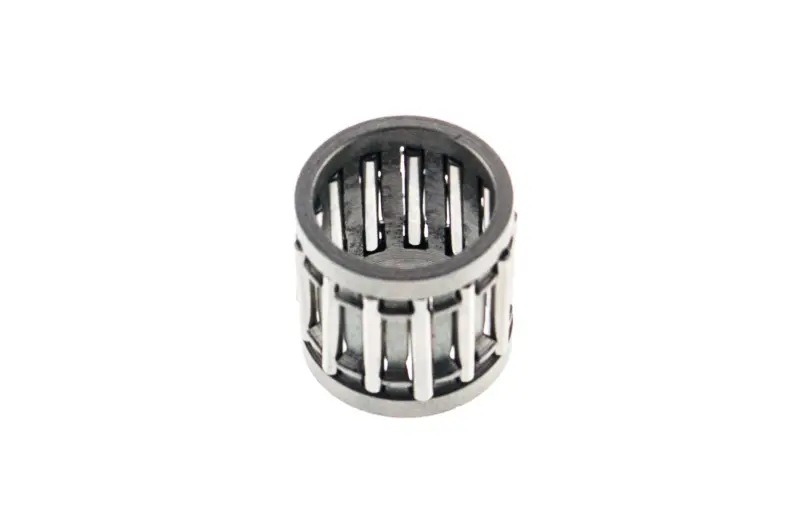

Голчастий сепаратор верхньої головки шатуна 16×20×20 JAWA 350 JING mod.A

Голчастий сепаратор шатуна JAWA 350 розміром 16×20×20

Деталь установлюється у верхній головці шатуна та утворює опору для поршневого пальця. Голчасті ролики сприймають радіальне навантаження й забезпечують рухоме з’єднання поршня із шатуном під час роботи двигуна. Виконання із сепаратором утримує ролики на заданій відстані один від одного, тому вони залишаються рівномірно розподіленими по колу.

Сепаратор має розмір 16×20×20 мм: внутрішній діаметр відповідає поршневому пальцю 16 мм, зовнішній діаметр — посадковому отвору 20 мм, ширина становить 20 мм. Така розмірність застосовується в поршневому з’єднанні JAWA 350 типів 638, 639 і 640. Позначення JING та mod.A вказують на конкретне виконання позиції, тому під час ремонту потрібно враховувати не лише модель мотоцикла, а й конструкцію вже встановленої деталі.

Конструкція та призначення

Голчастий сепаратор є компактною роликовою опорою без власних внутрішнього та зовнішнього кілець. Доріжками кочення для нього слугують поверхня поршневого пальця й отвір верхньої головки шатуна. Завдяки малій радіальній висоті така конструкція розміщується безпосередньо в поршневому з’єднанні та передає навантаження через ряд довгих роликів.

Стан спряжених поверхонь безпосередньо впливає на роботу нового сепаратора. Поршневий палець і отвір шатуна повинні мати відповідний розмір, бути без задирів, помітного вироблення, корозії та пошкоджених доріжок кочення. Встановлення нової деталі разом зі зношеним пальцем або пошкодженою верхньою головкою не усуває збільшений зазор і може спричинити швидке повторне зношування.

Що перевірити під час підбору

• Внутрішній діаметр 16 мм. Він має відповідати діаметру поршневого пальця.
• Зовнішній діаметр 20 мм. Його звіряють із посадковим отвором верхньої головки шатуна.
• Ширина 20 мм. Сепаратор повинен вільно розміщуватися між внутрішніми поверхнями поршня без осьового затискання.
• Тип двигуна. Розмір 16×20×20 використовується на JAWA 350 серій 638–640, проте перед замовленням потрібно перевірити модифікацію встановленої поршневої групи.
• Виконання старої деталі. Порівняйте форму клітки, розташування роликів і загальну ширину, особливо якщо двигун раніше ремонтували або складали з деталей різних модифікацій.

Підбирати сепаратор лише за назвою мотоцикла недостатньо: на різних версіях JAWA 350 трапляються відмінні рішення верхньої головки шатуна, зокрема конструкції з втулкою або окремими голками. Вирішальне значення мають фактичні розміри пальця, отвору та доступної ширини посадкового місця.

Рекомендації зі встановлення

Монтаж виконують при розібраній циліндро-поршневій групі. Перед складанням посадкове місце, поршневий палець і сепаратор очищають від забруднень та продуктів зношування. Ролики й доріжки кочення попередньо змащують засобом, передбаченим інструкцією з обслуговування двигуна. Палець вводять співвісно, без перекосу сепаратора: перекошені ролики можуть залишити подряпини на спряжених поверхнях.

Під час розбирання відкриту порожнину картера закривають чистим матеріалом, щоб усередину не потрапили стопорні кільця, частинки нагару або інше сміття. Після встановлення перевіряють вільний рух з’єднання, правильне положення сепаратора та надійну фіксацію поршневого пальця штатними стопорними кільцями. Ударне встановлення через ролики неприпустиме; для контрольованого переміщення пальця використовують відповідне монтажне пристосування.

Заміна сепаратора актуальна під час ремонту поршневої групи, виявлення пошкоджених роликів чи клітки, збільшеного люфту та слідів зношування на поршневому пальці. Сторонній стукіт сам по собі не підтверджує несправність саме цієї деталі, тому перед складанням потрібно оцінити всі спряжені компоненти. Правильно підібраний розмір і акуратний монтаж дають змогу відновити штатне рухоме з’єднання поршня із шатуном.
