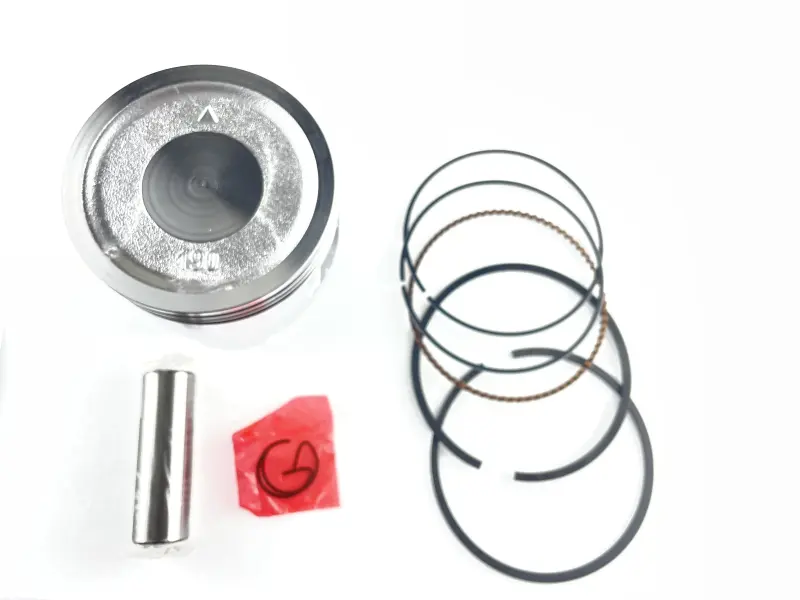

Поршень BEST mod.A для двигуна 190N 10 к.с., STD Ø90 мм

Поршень BEST mod.A для двигуна 190N

Поршень стандартного розміру STD з номінальним діаметром 90,00 мм призначений для одноциліндрового дизельного двигуна 190N потужністю 10 к.с. Це основна рухома деталь циліндро-поршневої групи: вона сприймає тиск газів після згоряння палива, переміщується в циліндрі та через поршневий палець і шатун передає зусилля колінчастому валу. Стан поршня, його посадка в циліндрі та відповідність канавок кільцям безпосередньо пов’язані з компресією, запуском двигуна, витратою мастила й відсутністю стороннього стуку.

Призначення та особливості конструкції

Виконання STD розраховане на циліндр номінального розміру 90,00 мм, а не на циліндр, розточений під ремонтний діаметр. У верхній частині поршня виконані канавки під поршневі кільця, на днищі передбачена профільована виїмка камери згоряння та нанесена стрілка для орієнтування під час монтажу. Позначення mod.A вказує на конкретний варіант геометрії. Тому під час вибору недостатньо орієнтуватися лише на потужність двигуна: потрібно зіставити модель 190N, діаметр, розмірну групу, форму днища, розташування виїмки та інші посадкові параметри зі знятою деталлю.

Поршень зазвичай замінюють у разі задирів на спідниці, пошкодження або прогару днища, зношення канавок під кільця, збільшеного зазору в циліндрі чи наслідків перегрівання. Такі дефекти можуть супроводжуватися падінням компресії, ускладненим запуском, димністю, підвищеною витратою мастила, зменшенням тяги та металевим стуком. Проте подібні ознаки виникають і через зношення кілець або циліндра, тому перед ремонтом потрібна дефектація всієї циліндро-поршневої групи.

Що перевірити перед замовленням

• Модель двигуна: позначення має відповідати 190N; схожі за потужністю двигуни можуть мати іншу геометрію деталей.
• Розмір: виріб має виконання STD і номінальний діаметр 90,00 мм. Для циліндра після розточування потрібен розмір, визначений за результатами вимірювання.
• Варіант поршня: профіль днища, форма виїмки камери згоряння та виконання mod.A мають відповідати застосованій модифікації.
• Посадкові параметри: порівняйте загальну висоту, положення осі пальця, діаметр пальця та розміри канавок. Ці величини не можна добирати приблизно.
• Стан циліндра: виміряйте діаметр, овальність і конусність. Новий поршень не усуне втрату компресії, якщо циліндр має критичне зношення або пошкоджену поверхню.

Рекомендації зі встановлення

До складання слід очистити й оглянути циліндр, перевірити поршневий палець, верхню головку шатуна та деталі фіксації пальця. Робочий проміжок між поршнем і циліндром визначають вимірювальним інструментом з урахуванням вимог до двигуна 190N. Поршень установлюють у напрямку, заданому стрілкою та ремонтною документацією конкретної модифікації. Кільця добирають за діаметром і перерізом канавок, перевіряють їхні проміжки та розташовують відповідно до монтажних позначок виробника.

Під час складання поверхні циліндра, поршня, пальця та кілець змащують моторною оливою, не допускаючи ударів по деталі й пошкодження країв канавок. Після монтажу колінчастий вал має обертатися рівномірно, без заклинювання. Такий порядок допомагає одразу виявити неправильну посадку або невідповідність деталей до запуску двигуна.

Ця позиція підходить для ремонту двигуна 190N тоді, коли після вимірювання підтверджені стандартний розмір Ø90,00 мм і варіант mod.A. Точна перевірка геометрії старого поршня та фактичного стану циліндра дає змогу вибрати потрібну деталь і не повторювати розбирання двигуна через невідповідність модифікації.
