Конденсатор запалювання JAWA 634/638 TESLA, mod.A

Конденсатор запалювання для JAWA 634 і 638

Конденсатор TESLA mod.A призначений для обслуговування контактної системи запалювання мотоциклів JAWA моделей 634 і 638. Він підключається паралельно контактам переривника та приймає короткочасний імпульс у момент їх розмикання. Завдяки цьому зменшується іскріння між контактами, сповільнюється їх підгоряння та створюються належні умови для формування іскри на свічці. Справність цієї невеликої деталі безпосередньо впливає на запуск двигуна й стабільність роботи запалювання.

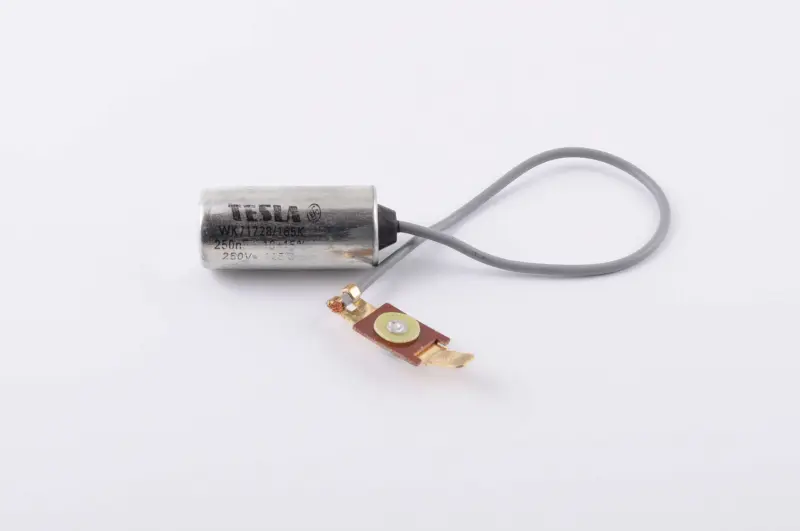

Деталь має циліндричний металевий корпус та ізольований провід із контактним закінченням. Таке виконання розраховане на встановлення поруч із переривником. На корпусі є позначення TESLA та маркування 250n, яке відповідає номіналу ємності 250 нФ. Позиція представлена як одна окрема деталь, тому під час обслуговування двоциліндрової системи потрібно заздалегідь визначити кількість конденсаторів, установлену на конкретному мотоциклі.

Як працює конденсатор

Під час розмикання контактів струм у первинній обмотці котушки запалювання не зникає миттєво. Без справного конденсатора імпульс, що виникає, підтримує дугу між контактами, які розходяться. Контактні поверхні швидше вкриваються нагаром і вигоряють, а накопичена котушкою енергія використовується менш ефективно. Конденсатор короткочасно приймає заряд, обмежує утворення дуги та сприяє швидкій зміні магнітного поля котушки. У результаті система формує чіткіший імпульс для свічки, а контакти переривника довше зберігають придатну поверхню.

Несправність може проявлятися ускладненим запуском, пропусками займання, нестабільною роботою двигуна та помітним іскрінням на контактах. Пробій ізоляції здатний послабити або повністю прибрати іскру, а внутрішній обрив залишає контакти без захисту від дуги. Подібні ознаки виникають також через несправну котушку, свічку, високовольтний провід, ненадійне з'єднання або неправильне регулювання переривника, тому перед заміною доцільно перевірити систему комплексно.

Що звірити під час вибору

• Модель мотоцикла: позиція заявлена для JAWA 634 і JAWA 638.
• Тип запалювання: конденсатор потрібен для виконання з механічними контактами переривника; після переобладнання на електронне запалювання така деталь може не застосовуватися.
• Номінал: позначення 250n на корпусі відповідає ємності 250 нФ; під час добору його потрібно зіставити з установленою раніше деталлю.
• Виконання: порівняйте діаметр і довжину корпусу, спосіб фіксації, довжину проводу, форму контактного закінчення та розташування точки підключення.
• Кількість: перевірте конфігурацію переривника й число конденсаторів, які потрібно замінити; у цій товарній позиції представлено один конденсатор.

Установлення та перевірка

Перед монтажем потрібно знеструмити мотоцикл і зафіксувати розташування старого проводу. Корпус установлюють штатним способом без перекосу та пошкодження оболонки, а контактне закінчення надійно з'єднують із відповідною клемою переривника. Провід не повинен потрапляти під рухомі деталі, натягуватися під час складання або торкатися ділянок, здатних пошкодити ізоляцію. Після встановлення перевіряють чистоту й зазор контактів, стан з'єднань, наявність іскри та роботу двигуна.

Заміну конденсатора доцільно поєднати з оглядом контактної пари. Сильно обгорілі або нерівні поверхні не відновляться лише після встановлення нової деталі: контакти потрібно обслужити чи замінити, а потім відрегулювати відповідно до вимог мотоцикла. Точний збіг типу запалювання, номіналу та приєднувальних деталей допомагає уникнути повторного розбирання й повернути контактному запалюванню JAWA передбачувану роботу.
