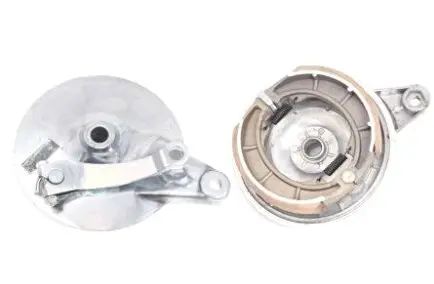

Задня кришка гальмівного барабана з колодками Zongshen/Lifan 125/150 під литий диск MANLE

Задня кришка гальмівного барабана MANLE для Zongshen і Lifan 125/150

Кришка призначена для обслуговування заднього барабанного гальма мотоциклів Zongshen і Lifan із двигунами класу 125/150 см³ та колесом під литий диск. Деталь є основою гальмівного механізму: утримує колодки в потрібному положенні, закриває внутрішню частину барабана та передає зусилля від зовнішнього важеля до механізму розведення колодок. Це виконання підбирають саме для заднього колеса; його не можна плутати з варіантом для спицьованого обода.

Кришка постачається разом зі встановленими барабанними колодками. На основі розміщені дві дугоподібні колодки з фрикційними накладками та поворотними пружинами. Із зовнішнього боку знаходиться приводний важіль, який з’єднується з тягою заднього гальма. Така збірка зручна під час ремонту, коли потрібно замінити не лише зношені колодки, а й їхню основу або приводний механізм. Покупцеві не доведеться окремо добирати колодки до кришки, проте решту кріплень і деталей приводу потрібно переставляти чи підбирати відповідно до конструкції конкретного мотоцикла.

Призначення та принцип роботи

Після натискання на педаль гальма тяга переміщує зовнішній важіль, а внутрішній механізм розводить колодки до робочої поверхні барабана. Поворотні пружини зводять їх після відпускання педалі. Кришка одночасно задає положення деталей усередині барабана та сприймає реактивне зусилля під час гальмування. Тому її геометрія, положення важеля й точки фіксації мають відповідати задній маточині та штатному компонуванню мотоцикла.

Заміна такої збірки доречна в разі пошкодження або деформації старої кришки, помітного зношення посадкових місць, ускладненого руху приводного механізму чи потреби в комплексному ремонті заднього барабанного гальма. Перед монтажем потрібно визначити причину несправності: якщо пошкоджені барабан, тяга, кріплення або інші суміжні деталі, встановлення лише нової кришки не усуне проблему.

Що перевірити під час підбору

• Марку та клас двигуна: виконання заявлене для Zongshen і Lifan 125/150, але конкретна модель мотоцикла та рік випуску також мають значення.
• Тип заднього колеса: ця версія розрахована на литий диск; деталь для спицьованого колеса може мати іншу форму та посадку.
• Посадкову геометрію: порівняйте діаметр основи, центральний отвір, положення упора, точок кріплення та приводного важеля зі знятою кришкою.
• Привід гальма: напрямок важеля і спосіб його з’єднання з тягою повинні відповідати штатній схемі.
• Параметри колодок: до монтажу зіставте їхній зовнішній діаметр, ширину та розташування опор зі старим комплектом і барабаном.

Монтаж і перевірка після ремонту

Кришку встановлюють на очищену та перевірену задню маточину. Робоча поверхня барабана не повинна заважати вільному розміщенню колодок, а пружини й привід мають рухатися без перекосу. Фрикційні накладки необхідно захищати від мастила та іншої технічної рідини. Після складання регулюють вільний хід педалі й тяги відповідно до вимог конкретного мотоцикла, а потім перевіряють вільне обертання колеса з відпущеною педаллю та рівномірне спрацьовування гальма.

MANLE підійде для ремонту заднього барабанного механізму Zongshen або Lifan 125/150 за умови збігу виконання під литий диск і всіх посадкових ознак. Найнадійніший спосіб вибору — зняти стару кришку та зіставити її форму, розташування важеля, центральну посадку, упор і розміри колодок із новою деталлю.
