Магніт генератора (ротор) Delta під 1+1 котушки MANLE

Ротор генератора MANLE для мопеда Delta

Деталь призначена для генератора мопеда Delta зі статором конфігурації 1+1 котушки. Ротор обертається разом із колінчастим валом, а розташовані всередині постійні магніти створюють змінне магнітне поле. Під час його взаємодії з нерухомими обмотками статора виробляється струм для електрообладнання мопеда. Виконання під дві котушки, позначене як 1+1, є основним параметром цієї позиції: його необхідно враховувати разом із конструкцією та посадкою штатного генератора.

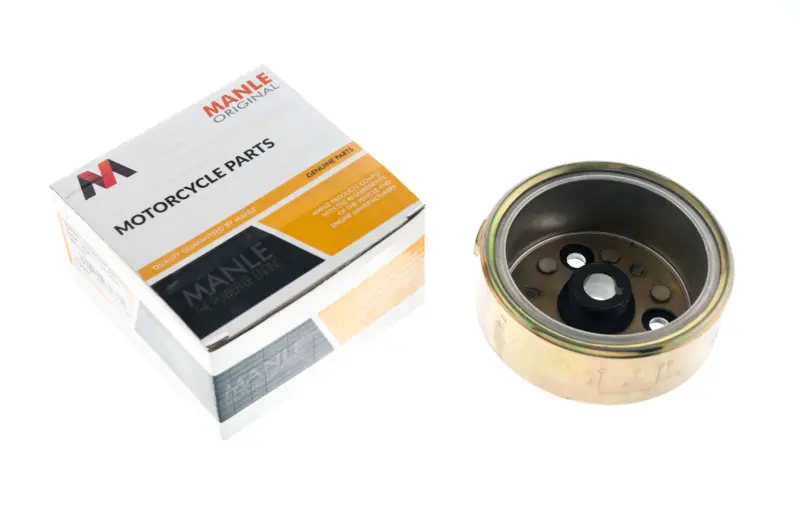

Ротор виконаний у вигляді металевої чаші з центральною посадковою частиною й технологічними отворами. Така форма охоплює статор після встановлення. Між рухомою та нерухомою частинами має зберігатися передбачений конструкцією проміжок: торкання під час обертання спричиняє шум, сліди тертя та ризик пошкодження компонентів генератора. Деталь належить до продукції MANLE і призначена для чотиритактних китайських мопедів відповідного виконання.

Застосування та підбір

У каталожній сумісності цієї моделі зазначені Viper Delta, Musstang MT50Q-1, MT110Q-1 і MT125Q-1, а також Spark SP125C-1CF та SP125C-1CFN. Водночас сама назва сімейства мопеда не замінює перевірку генератора: на техніці різних років і модифікацій можуть застосовуватися відмінні статори й ротори. Перед замовленням насамперед переконайтеся, що на двигуні встановлений варіант із двома котушками за схемою 1+1.

Знятий ротор і нову деталь зіставляють за загальною формою, зовнішнім діаметром та глибиною чаші, конструкцією центральної посадки, розташуванням отворів і способом фіксації. Також необхідно перевірити відповідність статора, положення магнітної частини відносно котушок та наявність місця для вільного обертання. Якщо розміри або посадкові ознаки відрізняються, орієнтуватися лише на назву Delta не можна.

• Тип деталі: магнітний ротор генератора.
• Конфігурація статора: 1+1 котушки, загалом дві котушки.
• Призначення: створення обертового магнітного поля навколо обмоток статора.
• Застосування: мопеди Delta та перелічені моделі за умови збігу виконання генератора.
• Виробник деталі: MANLE.

Коли перевіряють ротор

Діагностика цієї деталі доречна в разі порушення роботи генератора, нестабільної напруги, механічного шуму з боку його кришки або виявлення слідів контакту ротора зі статором. Причиною подібних симптомів можуть бути обмотки, проводка, роз'єми, регулятор та інші компоненти, тому рішення про заміну приймають після перевірки системи. Сам ротор оглядають на деформацію, тріщини, відколи магнітів, пошкодження посадкової частини та виражені сліди тертя.

Забруднення всередині генератора також здатне порушувати його роботу. Перед складанням видаляють пил і металеві частинки, перевіряють стан статора та переконуються, що проводи не потраплять між рухомими деталями. Якщо старий ротор торкався обмоток, потрібно знайти причину зміщення або биття, інакше нова деталь може зазнати такого самого пошкодження.

Установлення після перевірки сумісності

Ротор установлений на колінчастому валу зі щільною посадкою, тому для його демонтажу застосовують призначений для цієї конструкції гвинтовий знімач. Спроба стягнути деталь випадковим інструментом або удари по чаші можуть пошкодити ротор, магніти й посадкові поверхні. Порядок розбирання, фіксації колінчастого вала та затягування кріплення має відповідати посібнику для конкретного двигуна.

Після монтажу ротор вручну прокручують і контролюють відсутність торкання статора, заїдання та стороннього шуму. Потім перевіряють з'єднання проводки й роботу генератора вимірювальним приладом. Ця модель стане правильним вибором для ремонту, якщо конфігурація 1+1 котушки, посадка та геометрія повністю збігаються зі штатною деталлю.
