Комплект болтів задньої зірки Suzuki GN125 із контршайбами MANLE

Комплект кріплення задньої зірки Suzuki GN125 MANLE

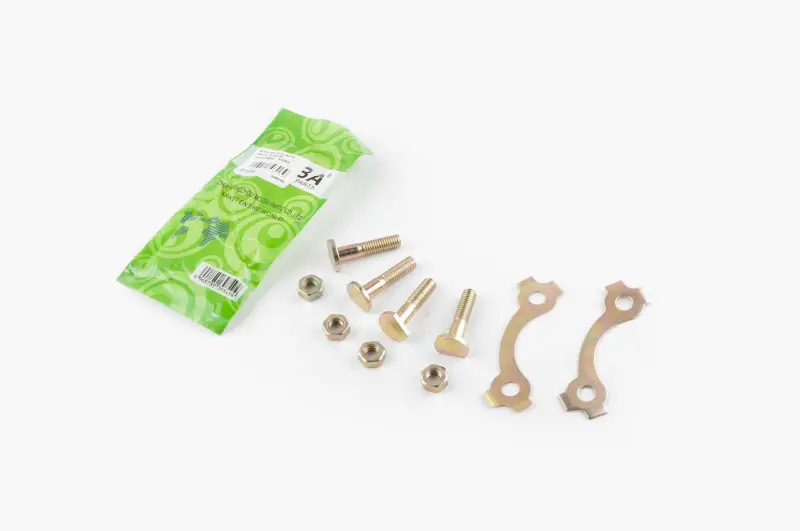

Набір призначений для кріплення веденої зірки до маточини заднього колеса мотоцикла Suzuki GN125 із чотиритактним двигуном. До комплекту входять чотири болти, чотири гайки та дві парні контршайби. Такий склад дає змогу одночасно оновити все кріплення зірки, не залишаючи у з’єднанні старі деталі з пошкодженою різьбою, деформованими гранями або слідами послаблення.

Болти проходять крізь кріпильні отвори зірки та посадкові місця маточини, після чого з’єднання затягується гайками. Дві фігурні контршайби встановлюються попарно та забезпечують механічну фіксацію кріплення після затягування. Їхні стопорні частини загинають до граней гайок відповідно до штатної схеми складання. Це допомагає зберігати затягнуте з’єднання під змінним навантаженням, яке виникає під час розгону, гальмування двигуном і зміни натягу ланцюга.

Склад і призначення деталей

• Чотири болти утворюють повний комплект точок кріплення задньої зірки.
• Чотири гайки використовуються для затягування зірки на посадковому місці маточини.
• Дві контршайби об’єднують кріплення попарно та фіксуються загинанням стопорних ділянок після остаточного затягування.

Комплект потрібний під час заміни задньої зірки, відновлення розібраного приводу або ремонту з’єднання, у якому з’явився люфт. Підставою для оновлення кріплення також є зірвана чи пошкоджена різьба, витягнутий стрижень болта, заокруглені грані гайки, деформація контршайби та сліди зміщення зірки відносно маточини. Робота з послабленим кріпленням прискорює зношування отворів і заважає зірці зберігати правильне положення, тому стан усіх чотирьох точок перевіряють одночасно.

Як перевірити сумісність

Набір заявлений для Suzuki GN125, проте перед монтажем його потрібно зіставити зі знятими деталями та конструкцією конкретного мотоцикла. Порівняйте кількість точок кріплення, діаметр і крок різьби, робочу довжину болтів, форму головок, розміри гайок, посадку болтів в отворах зірки та відстань між отворами парних контршайб. Особливо уважна перевірка потрібна, якщо на мотоциклі раніше замінювали маточину, ведену зірку чи інші деталі заднього колеса.

Болт має входити у призначене місце без перекосу та помітного бічного зазору, а його головка — відповідати профілю отвору зірки. Контршайба повинна вільно поєднуватися з обома сусідніми точками кріплення й розташовуватися без вигину до затягування. Не можна компенсувати розбіжність отворів примусовим розтягуванням пластини або встановлювати кріплення з іншою різьбою.

Рекомендації щодо встановлення

Перед складанням очистьте посадкову поверхню маточини й отвори зірки, перевірте відсутність тріщин, овального вироблення та задирок. Зірку встановлюють рівно, після чого кріплення попередньо наживляють у всіх чотирьох точках. Гайки затягують поступово та рівномірно, не допускаючи перекосу деталі. Момент затягування визначають за посібником для конкретної версії Suzuki GN125; надмірне зусилля може пошкодити різьбу, а недостатнє залишить з’єднання рухомим.

Стопорні частини контршаєк загинають лише після остаточного затягування та перевірки положення зірки. Після складання потрібно впевнитися, що кріплення не виступає в зону сусідніх деталей, зірка стоїть без перекосу, а ланцюг рухається нею рівно. Комплект MANLE підходить для планового обслуговування приводу та ремонту кріплення задньої зірки, коли болти, гайки й стопорні пластини потрібно замінити одним узгодженим набором.
