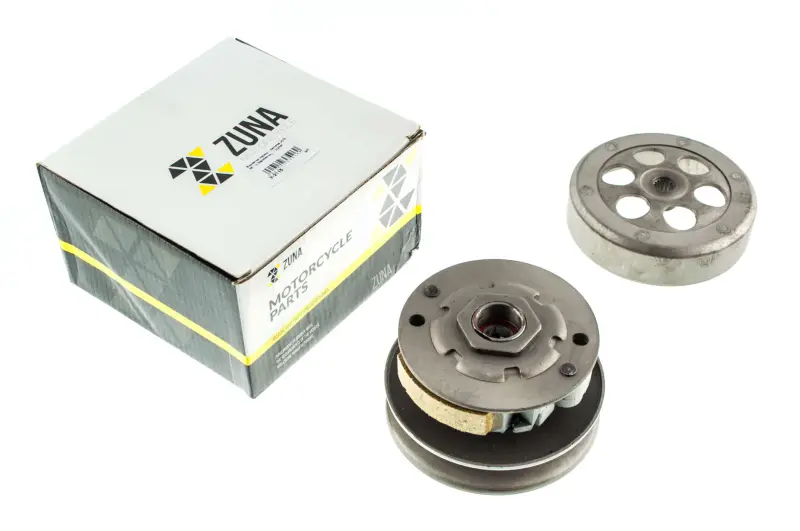

Задній варіатор Yamaha JOG 50 з барабаном ZUNA

Задній варіатор Yamaha JOG 50 з барабаном ZUNA

Комплект для обслуговування варіаторної трансмісії скутера Yamaha JOG 50 поєднує задній шківний механізм зі зчепленням та окремий барабан. Така конфігурація підходить для ремонту задньої частини клинопасової передачі, коли потрібно замінити не одну колодку чи окрему деталь, а зібраний комплект спряжених компонентів. Варіатор бере участь у зміні робочого радіуса ременя, а відцентрове зчеплення передає обертання до трансмісії після підвищення обертів двигуна.

Призначення та будова

Задній шківний механізм працює разом із переднім варіатором і приводним ременем. Коли положення ременя між щоками шківів змінюється, передатне відношення автоматично пристосовується до режиму руху. На спільній збірці розташоване відцентрове зчеплення: зі зростанням обертів його колодки притискаються до внутрішньої поверхні барабана, після чого крутний момент надходить до редуктора та заднього колеса. Після зниження обертів контакт припиняється, тому двигун може продовжувати працювати під час зупинки скутера.

У комплектному виконанні ZUNA барабан уже входить до цієї товарної позиції. Це зручно під час ремонту, пов’язаного зі зношенням контактної пари зчеплення, пошкодженням барабана або незадовільною роботою заднього шківного механізму. Одночасна заміна спряжених компонентів дає змогу не залишати старий барабан зі зношеною контактною поверхнею поруч із новими колодками. Стан ременя, переднього варіатора, редуктора та інших деталей трансмісії оцінюють окремо: вони до цієї позиції не належать.

Коли потрібна перевірка заднього варіатора

Підставою для діагностики можуть бути ривки на початку руху, затримка ввімкнення зчеплення, сторонній шум з боку кришки варіатора, вібрація, нерівномірний розгін або погіршення динаміки. Такі ознаки не вказують лише на одну можливу несправність: подібні прояви виникають через зношення ременя, забруднення зони зчеплення чи проблеми з іншими компонентами передачі. Перед заміною майстер має розібрати кожух трансмісії, оглянути барабан, колодки, поверхні шківів і ремінь, а потім визначити причину відхилень.

Як перевірити сумісність

Основний орієнтир для добору — Yamaha JOG 50, проте в сімействі JOG є різні роки випуску та модифікації. До встановлення потрібно зіставити демонтовану збірку з новою деталлю. Перевіряють геометрію та посадку заднього шківа, діаметр і глибину барабана, конфігурацію центрального отвору, місце посадки на валу, розташування шайб і кріплення. Також враховують відповідність приводному ременю та вільне розміщення комплекту під штатною кришкою трансмісії. Якщо старої деталі немає або її неможливо виміряти, комплект добирають за точною модифікацією скутера й параметрами штатного вузла.

• Тип деталі: задній варіатор зі зчепленням для варіаторної трансмісії скутера.
• Сумісність: Yamaha JOG 50 з обов’язковою перевіркою конкретної модифікації.
• Виконання: комплект із барабаном зчеплення.
• Бренд: ZUNA.
• Місце встановлення: задня частина клинопасової передачі під кришкою варіатора.

Встановлення та обслуговування

Монтаж виконують після очищення посадкових місць та огляду деталей, які залишаються на скутері. На фрикційних поверхнях колодок і всередині барабана не повинно бути оливи чи пластичного мастила. Приводний ремінь установлюють без перекручування та затискання між щоками шківа. Шайби, втулки й кріплення повертають у передбаченій виробником послідовності, а гайки затягують із моментом, наведеним у сервісній документації конкретної версії Yamaha JOG 50. До встановлення кришки перевіряють вільне обертання і правильне положення ременя.

Цей задній варіатор ZUNA з барабаном призначений для відновлення штатної роботи трансмісії Yamaha JOG 50 за умови підтвердженого збігу посадкових параметрів. Точне зіставлення з демонтованим комплектом перед монтажем особливо важливе: зовні близькі деталі для різних версій скутерів можуть відрізнятися діаметрами, вильотом або способом з’єднання з валом.
