Шатун колінвала Suzuki Lets 1/2/3 MANLE

Шатун колінвала MANLE для Suzuki Lets 1/2/3

Шатун призначений для ремонту колінчастого вала 50-кубових скутерів Suzuki Lets перших трьох поколінь. У кривошипно-шатунному механізмі він з’єднує поршень із колінвалом: верхня головка працює з поршневим пальцем, а нижня — із шатунною шийкою через голчастий підшипник. Деталь постійно сприймає змінні навантаження та передає рух поршня колінчастому валу, тому стан цих з’єднань безпосередньо впливає на рівну механічну роботу двигуна.

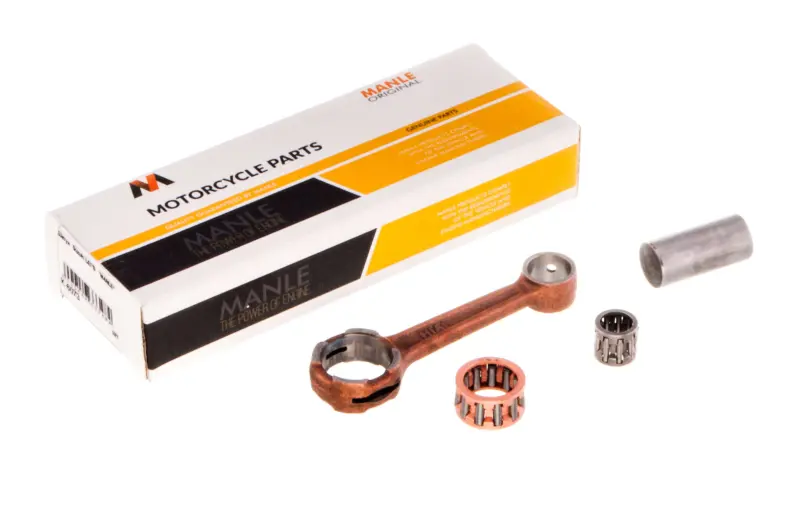

Набір містить шатун, шатунний палець і два голчасті сепаратори для верхньої та нижньої головок. Такий формат підходить для відновлення розбірного колінвала, коли зношене шатунне з’єднання, але ремонт виконують зі збереженням сумісних щік вала. Усі складові добираються як єдиний комплект: випадкове поєднання шатуна, пальця та підшипників від різних модифікацій може спричинити неправильні проміжки або унеможливити складання.

Коли потрібна заміна

Перевірка шатуна необхідна за появи металевого стукоту з боку кривошипного механізму, відчутного радіального люфту нижньої головки, пошкодження голчастих доріжок, слідів перегрівання, задирів або деформації стрижня. Підставою для ремонту також є руйнування сепаратора та помітне зношення посадки поршневого пальця. Продовжувати експлуатацію з пошкодженим з’єднанням не варто: продукти зношення можуть потрапити до циліндро-поршневої групи, а збільшений проміжок створює додаткові ударні навантаження на колінвал.

Що перевірити перед вибором

• Модифікацію скутера. Цей варіант заявлений для Suzuki Lets 1, Lets 2 і Lets 3 із двигуном об’ємом 50 см³; версії Lets 4 та Lets 5 мають іншу конструкцію і потребують окремого підбору.
• Розміри старого шатуна. Порівняйте міжцентрову відстань головок, їхні внутрішні діаметри, ширину обох головок, а також діаметр і довжину шатунного пальця.
• Поршневий палець. Його діаметр має відповідати верхньому голчастому сепаратору та отвору верхньої головки.
• Колінчастий вал. Перевірте посадкові розміри пальця у щоках, ширину складеного вузла та потрібні бічні проміжки за технічними даними конкретного двигуна.
• Стан суміжних деталей. Щоки колінвала, посадки пальця та поршневий палець не повинні мати критичного зношення, через яке встановлення нового комплекту втратить сенс.

Особливості встановлення

Заміна шатуна виконується після зняття й розбирання двигуна, виймання колінвала та розпресування його щік. Для складання потрібне пресове обладнання і точне позиціювання деталей. Після запресування необхідно виставити взаємне положення щік, проконтролювати осьовий і радіальний проміжки шатуна, а потім перевірити биття колінвала. Перекіс щік або неправильний проміжок неможливо виправити подальшим установленням двигуна.

Перед остаточним складанням голчасті підшипники та поверхні тертя змащують складом, передбаченим процедурою ремонту двигуна. Одночасно доцільно оглянути корінні підшипники, сальники колінвала, поршневий палець і деталі циліндро-поршневої групи. Монтаж такого комплекту потребує навичок відновлення пресованих колінвалів; за відсутності вимірювального інструмента й обладнання роботу краще доручити мотористу.

Шатун MANLE підходить для планового відновлення штатного кривошипного механізму Suzuki Lets 1/2/3. До замовлення зіставте не лише назву моделі, а й фактичні розміри знятого комплекту: це особливо актуально для скутерів, на яких двигун або колінвал раніше могли замінювати.
