Важіль зчеплення в зборі Yamaha YBR125 MANLE

Важіль зчеплення в зборі Yamaha YBR125 MANLE

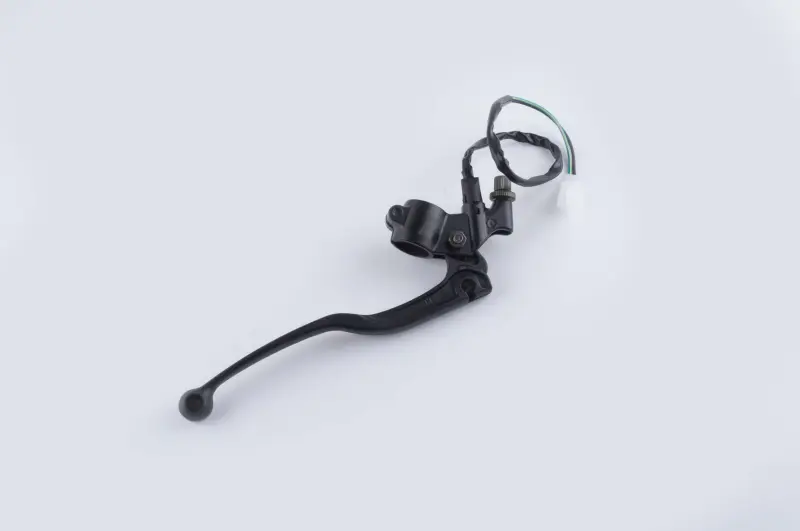

Лівий важіль призначений для ручного керування тросовим приводом зчеплення мотоцикла Yamaha YBR125. Це зібрана деталь керма: разом із вигнутим важелем передбачені рознімний тримач для встановлення на кермо, місце приєднання троса з регулювальним гвинтом і вимикач зчеплення з проводами. Такий формат зручний, коли потрібно замінити не лише пошкоджену ручку, а й її опору, регулювальну частину або пов’язаний із важелем вимикач.

Як працює важіль зчеплення

Важіль розташовується з лівого боку керма. Під час натискання до руків’я він натягує трос і роз’єднує зчеплення, даючи змогу перемкнути передачу або зупинитися без зупинки двигуна. Після плавного відпускання зчеплення знову передає тягу на трансмісію. Вільний рух важеля, правильно прокладений трос і налаштований вільний хід допомагають водієві точно контролювати момент з’єднання зчеплення під час рушання та перемикання передач.

Вбудований вимикач взаємодіє із системою блокування запуску Yamaha YBR125. На справному мотоциклі ця система враховує положення важеля разом із положенням нейтралі та бічної підставки. Тому після заміни потрібно перевірити не лише механічну роботу ручки й троса, а й правильність під’єднання проводів вимикача.

Конструкція та підбір

Чорне виконання поєднується зі штатними органами керування YBR125. Рознімний хомут дає змогу закріпити тримач на кермі, шарнір забезпечує поворот важеля, а гвинтовий регулятор із контргайкою використовується для налаштування троса з боку керма. На кінці важеля є округлене потовщення. Під час вибору слід врахувати, що в мотоциклів різних років і ринків можуть відрізнятися окремі деталі обладнання керма, проводки та кріплень.

• Модель мотоцикла: Yamaha YBR125.
• Розташування: лівий бік керма.
• Призначення: керування тросовим приводом зчеплення.
• Виконання: важіль із тримачем, регулятором троса та вимикачем зчеплення.
• Колір: чорний.

Для точного підбору порівняйте стару деталь за формою та вигином важеля, конструкцією рознімного хомута, розташуванням шарніра, посадкою наконечника троса й будовою регулювального гвинта. Окремо зіставте вимикач, кількість і розташування проводів, а також спосіб їх під’єднання до проводки мотоцикла. Якщо на кермі встановлені нестандартні пульти, руків’я чи інші аксесуари, заздалегідь перевірте наявність місця для повного та вільного ходу важеля.

Заміна та налаштування

Перед монтажем трос послаблюють, після чого тримач закріплюють на лівому боці керма без перекосу. Наконечник троса встановлюють у посадкове місце важеля, оболонку заводять у регулятор, а проводи вимикача під’єднують за штатною схемою мотоцикла. Трос потрібно прокласти без різких перегинів і натягу під час повороту керма. Після складання регулюють вільний хід відповідно до настанов для конкретної версії Yamaha YBR125 та затягують контргайку.

До початку поїздки перевірте повний поворот керма в обидва боки, вільне повернення важеля, надійність кріплення тримача та роботу зчеплення на нерухомому мотоциклі. Важіль не повинен упиратися в пульт або руків’я раніше потрібного ходу. Також необхідно переконатися, що вимикач правильно реагує на натискання й відпускання. Якщо діапазону регулювання біля керма недостатньо, налаштування троса продовжують з боку двигуна за процедурою, передбаченою виробником мотоцикла.

Важіль MANLE підходить для ремонту штатного керування зчепленням Yamaha YBR125 у разі деформації ручки, зношення шарніра, пошкодження тримача, регулятора або вимикача. Перевірка всіх точок з’єднання до встановлення допомагає отримати правильну посадку деталі та зберегти звичну роботу органів керування.
