Конденсатор контактного запалювання JAWA 634/638 TESLA (EVO)

Конденсатор контактного запалювання JAWA 634/638 TESLA (EVO)

Конденсатор призначений для контактної системи запалювання мотоциклів JAWA 350 типів 634 і 638. Він працює разом із переривником: приймає короткочасний імпульс у момент розмикання контактів, зменшує утворення дуги між ними та допомагає котушці запалювання сформувати повноцінну іскру на свічці. Справність цієї невеликої деталі безпосередньо впливає на стан контактів, стабільність іскроутворення та впевнений запуск двигуна.

Призначення в системі запалювання

Під час роботи двигуна контакти переривника багаторазово замикаються та розмикаються. Без справного конденсатора енергія імпульсу спричиняє інтенсивне іскріння на контактних поверхнях. Через це вони швидше обгорають, вкриваються нерівностями та перестають правильно розмикатися. Конденсатор обмежує цей процес, завдяки чому налаштування переривника довше зберігається, а момент утворення іскри залишається стабільнішим.

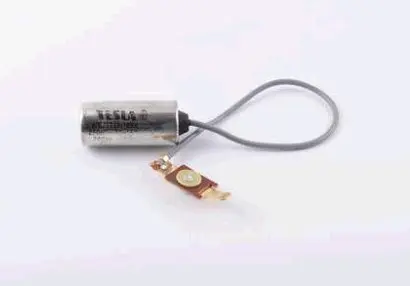

Модель виконана в циліндричному металевому корпусі та оснащена гнучким ізольованим виводом із контактним наконечником. Така конструкція відповідає формату конденсаторів, що застосовуються разом із механічним переривником JAWA. Позначення TESLA (EVO) визначає виконання позиції, а заявлена сумісність охоплює JAWA 634 і JAWA 638 із контактним запалюванням.

Коли потрібна перевірка або заміна

Несправність конденсатора може проявлятися сильним іскрінням на переривнику, швидким підгорянням нещодавно очищених або встановлених контактів, послабленням іскри, перебоями та нестабільним запуском. Можливі як внутрішній пробій, так і втрата контакту всередині деталі або в місці підключення виводу. Ці ознаки не виключають несправності котушки, свічки, проводки чи самого переривника, тому перед установленням варто перевірити стан пов’язаних компонентів.

• Застосування: контактне запалювання мотоциклів JAWA.
• Заявлені моделі: JAWA 350 тип 634 і JAWA 350 тип 638.
• Виконання: TESLA (EVO).
• Конструкція: циліндричний металевий корпус, гнучкий ізольований вивід і контактний наконечник.
• Основна функція: зменшення іскріння між контактами переривника під час їх розмикання.

Як підібрати деталь

Перед придбанням потрібно визначити тип установленого запалювання. Цей конденсатор розрахований саме на систему з механічними контактами та не підбирається як універсальна деталь для електронного запалювання. На мотоциклах однієї моделі трапляються зміни й перероблення електрики, тому позначень 634 або 638 недостатньо без огляду фактичної конфігурації.

Із демонтованим конденсатором порівнюють форму та розміри корпусу, спосіб його фіксації, довжину й напрямок виводу, форму наконечника та розташування точки підключення. Корпус має встановлюватися без перекосу й контакту виводу з рухомими частинами. Наконечник під’єднують у передбаченій точці переривника за схемою конкретної модифікації мотоцикла. Провід укладають без натягу, різких перегинів і ризику перетирання.

Установлення та контроль після ремонту

Під час заміни корисно одночасно оглянути контактні поверхні переривника, перевірити надійність кріплення та стан ізоляції проводів. Сильно пошкоджені контакти можуть і надалі порушувати роботу запалювання навіть після встановлення справного конденсатора. Після складання перевіряють зазор переривника та налаштування моменту запалювання відповідно до настанов для конкретної версії JAWA.

Правильно підібраний і підключений конденсатор допомагає усунути надмірну дугу на контактах та відновити нормальну роботу контактного запалювання. Деталь підходить для ремонту штатної системи JAWA 634/638, якщо її конструкція, підключення та фактичне виконання збігаються з установленою на мотоциклі конфігурацією.
