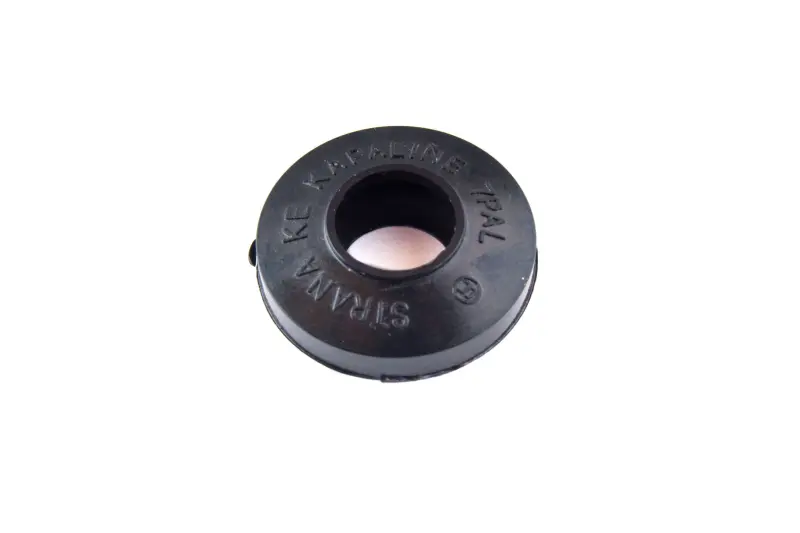

Сальник амортизатора JAWA 350 12V «таблетка» VCH

Сальник амортизатора JAWA 350 12V «таблетка» VCH

Компактна ущільнювальна деталь призначена для амортизатора мотоцикла JAWA 350 у виконанні 12V. Сальник встановлюється в місці проходження штока та допомагає утримувати робочу рідину всередині амортизатора, водночас обмежуючи потрапляння пилу й дорожніх забруднень до спряжених поверхонь. Виконання «таблетка» означає характерний низький круглий профіль із центральним отвором.

Розмір деталі становить 10×22×7,5 мм: внутрішній діаметр — 10 мм, зовнішній — 22 мм, ширина — 7,5 мм. Ці параметри потрібно перевіряти разом, адже самого збігу за моделлю мотоцикла недостатньо. В амортизаторів різних років випуску або раніше відремонтованих вузлів можуть відрізнятися посадкове місце, діаметр штока та форма встановленого ущільнення.

Як перевірити сумісність

Позначення 12V стосується версії мотоцикла, для якої вказане застосування деталі, і не є електричною характеристикою самого сальника. Перед вибором визначте модифікацію JAWA 350 та зіставте нову деталь зі знятим ущільненням і посадкою амортизатора.

• Внутрішній діаметр 10 мм. Він має відповідати діаметру штока в зоні контакту з ущільненням. Надто щільна посадка ускладнить переміщення штока, а збільшений проміжок не забезпечить належного ущільнення.
• Зовнішній діаметр 22 мм. Цей розмір зіставляють із гніздом у корпусі амортизатора. Сальник повинен встановлюватися рівно, без перекосу та вільного переміщення в посадковому місці.
• Ширина 7,5 мм. Висота деталі впливає на її положення в корпусі та взаємодію із сусідніми компонентами. Не варто замінювати її схожою за діаметрами манжетою без перевірки цього параметра.
• Профіль «таблетка». Під час підбору враховують не лише три розміри, а й форму зовнішньої частини, центрального отвору та прилеглих крайок. Старий сальник бажано знімати обережно, щоб його профіль залишився придатним для порівняння.

Коли потрібна заміна

Перевірити стан ущільнення варто за появи слідів робочої рідини на штоку або корпусі амортизатора, після тривалої експлуатації, а також під час розбирання амортизатора для обслуговування. Зношену, затверділу, потріскану чи деформовану деталь не слід встановлювати повторно. Одночасно оглядають поверхню штока: задирки, корозія та помітне вироблення можуть швидко пошкодити новий сальник і знову порушити герметичність.

Рекомендації зі встановлення

Монтаж виконують на розібраному й очищеному амортизаторі відповідно до конструкції конкретної модифікації. Посадкове гніздо очищають від залишків старого ущільнення та забруднень, а шток перевіряють на гладкість у зоні руху крайки. Нову деталь встановлюють правильною стороною, орієнтуючись на розташування знятого сальника та будову амортизатора.

Під час запресовування зусилля розподіляють рівномірно по зовнішній частині, не допускаючи перекосу, порізів і пошкодження ущільнювальної поверхні. Гострі крайки та різьбові ділянки штока не повинні зачіпати внутрішню частину сальника під час складання. Після встановлення перевіряють рівність посадки, вільне переміщення штока та відсутність підтікання. Такий порядок допомагає не пошкодити нову деталь уже під час першого ходу амортизатора.

Сальник VCH підходить для ремонту амортизатора JAWA 350 12V лише за збігу розмірів 10×22×7,5 мм, виконання «таблетка» та конфігурації посадкового місця. Точне зіставлення цих ознак перед розбиранням зменшує ризик помилкового вибору й повторного обслуговування підвіски.
