Замок запалювання Active AMG, 4 проводи (голий)

Замок запалювання Active AMG на 4 проводи

Замок призначений для керування запалюванням на чотиритактних китайських мопедах сімейства Active із двигунами об’ємом 110–125 см³. Поворотом ключа водій вмикає бортове живлення та дозволяє роботу систем, потрібних для запуску двигуна, а після поїздки вимикає їх. Деталь підходить для ремонту в разі зношення штатного замка, пошкодження ключової частини, заїдання механізму або нестабільного спрацьовування контактів.

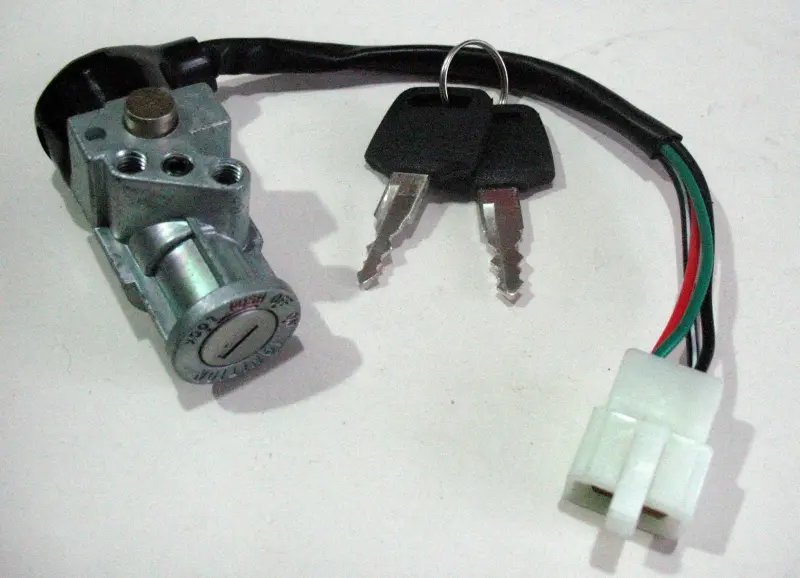

Виконання «голий» означає окремий основний замок, а не повний набір замків для різних точок мопеда. Це практичний варіант, коли замок сидіння, багажного відсіку чи інші механізми залишаються справними й потрібно замінити лише пристрій керування запалюванням. Конструкція містить металевий корпус із монтажною частиною, циліндр під ключ, контактний механізм і провідний джгут із білою з’єднувальною колодкою.

Підключення та сумісність

Від корпусу відходять чотири проводи: червоний, зелений, чорний і чорно-білий. Вони заведені в чотириконтактний роз’єм із фіксувальним виступом. Таке виконання застосовується на мопедах Active, проте в межах одного модельного сімейства можуть траплятися різні варіанти замків. Назву техніки та об’єм двигуна потрібно враховувати разом із конфігурацією знятої деталі.

• Кількість проводів: старий замок також повинен мати чотири провідні виводи.
• Форма роз’єму: порівняйте контур колодки, розташування фіксатора та кількість контактних гнізд.
• Розташування контактів: кольори проводів і їхні позиції в колодці мають відповідати штатному підключенню мопеда.
• Кріплення: зіставте форму монтажної частини, отвори, положення корпусу та напрямок виходу джгута.
• Вільний простір: після встановлення провід не повинен натягуватися, перегинатися біля корпусу або заважати облицюванню та деталям кермового керування.

Замок виконує комутаційну функцію та не замінює комутатор, котушку, генератор чи інші компоненти системи запалювання. Якщо двигун не запускається, до придбання варто виключити несправність акумулятора, запобіжника, з’єднань проводки та пов’язаних компонентів. Заміна доречна, коли проблема стосується саме ключового механізму, контактів замка, його корпусу або провідного виводу.

Коли потрібно міняти замок

Характерні причини заміни — втрата ключів, помітний люфт циліндра, ускладнений або нерівномірний поворот, потреба утримувати ключ у певному положенні, періодичне вимкнення приладів і сліди перегрівання чи окиснення на роз’ємі. Перед установленням необхідно оглянути відповідну колодку мопеда: забруднені, послаблені або підгорілі контакти можуть порушувати роботу навіть із новим замком.

Рекомендації зі встановлення

До початку робіт бортову мережу знеструмлюють у порядку, передбаченому посібником з обслуговування мопеда. Потім звільняють доступ до штатного місця, фіксують розташування старої проводки та від’єднують роз’єм без натягування за проводи. Новий корпус установлюють без перекосу, а колодку з’єднують із відповідною частиною до спрацьовування фіксатора. Підрізати роз’єм, переставляти контакти або з’єднувати проводи лише за збігом кольорів без перевірки схеми конкретної моделі не слід.

Після монтажу перевіряють вільний поворот ключа, упевнене ввімкнення приладів, запуск двигуна та повне вимкнення запалювання. Джгут закріплюють так, щоб під час повороту керма він не натягувався й не торкався гострих крайок. Для точного вибору порівняйте знятий замок із цією моделлю за п’ятьма ознаками: призначення Active, чотири проводи, форма колодки, розташування контактів і геометрія кріплення.
