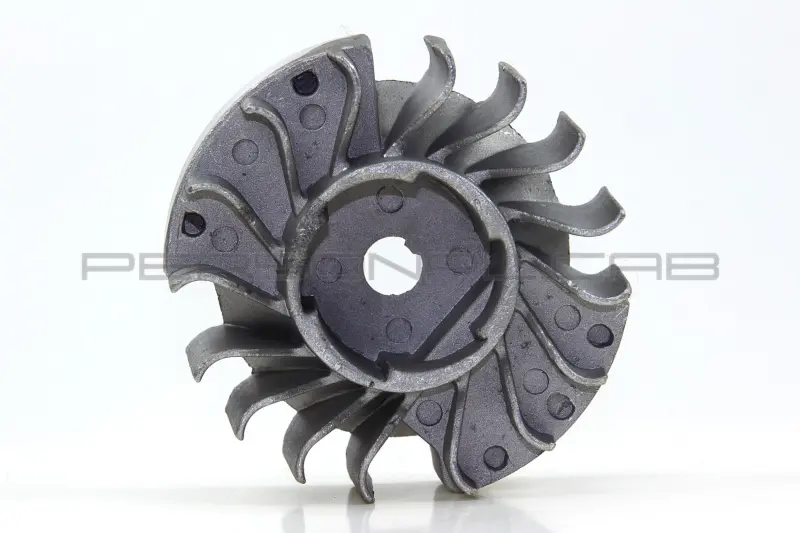

Магнето-маховик для бензопил St M 230/250 EVO

Магнето-маховик для бензопил St M 230/250 EVO

Деталь призначена для ремонту бензопил серій MS 230 і MS 250. У конструкції цих пил маховик працює разом з електронним модулем запалювання: магнітні полюси проходять біля модуля та беруть участь у формуванні імпульсу, потрібного для появи іскри. Тому справність магнето впливає на запуск двигуна та його стабільну роботу. Це саме обертовий маховик із лопатями, а не котушка, свічка чи окремий модуль запалювання.

Маховик установлюється на колінчастий вал та обертається разом із ним. Його маса допомагає згладжувати нерівномірність обертання одноциліндрового двотактного двигуна, а розташовані по колу лопаті створюють повітряний потік у зоні циліндра. Одна деталь у такий спосіб бере участь у роботі запалювання, стабілізації обертання та повітряному охолодженні двигуна.

Коли потрібна перевірка або заміна

Стан магнето перевіряють за відсутності іскри, нестабільного запуску, перебоїв і тимчасової втрати потужності, якщо свічку, проводку, вимикач та модуль запалювання вже продіагностовано. Підставою для заміни є тріщини, пошкодження магнітних полюсів, деформація лопатей або дефект посадкової зони. Установлення нового маховика не замінює повної діагностики: подібні симптоми також виникають через неправильний зазор між магнітними полюсами й модулем або несправність інших компонентів запалювання.

Що перевірити під час добору

• Модель бензопили: позиція заявлена для St M 230 і St M 250; позначення моделі потрібно звірити безпосередньо на техніці.
• Виконання стартера: у пил однієї серії трапляються різні модифікації, зокрема варіанти з полегшеною системою запуску. Геометрія відповідної частини маховика має відповідати встановленому стартеру.
• Посадка: порівняйте центральний отвір, паз, глибину посадки та взаємне розташування конструктивних ділянок зі знятою деталлю.
• Профіль корпусу: діаметр, висота, форма лопатей і положення магнітних полюсів мають збігатися з попереднім маховиком.
• Стан суміжних деталей: до складання перевіряють посадкову частину колінвала, кріплення, модуль запалювання та корпус стартера.

Перевірка виконання особливо важлива після попереднього ремонту або заміни стартера: зовні подібні маховики можуть відрізнятися глибиною, формою зачеплення та розташуванням магнітних полюсів. Деталь із невідповідною геометрією здатна торкатися корпусу, неправильно взаємодіяти зі стартером або не забезпечувати потрібного положення відносно модуля.

Рекомендації зі встановлення

Для заміни знімають корпус вентилятора зі стартером, надійно фіксують поршень передбаченим сервісним способом і відкручують гайку маховика. Якщо деталь не знімається вручну, застосовують відповідний знімач, не вдаряючи по лопатях і не пошкоджуючи кінець колінвала. Перед монтажем посадкову поверхню колінвала та отвір маховика очищають і знежирюють, після чого суміщають паз та встановлюють деталь без перекосу.

Для сімейства MS 210/230/250 сервісна документація визначає момент затягування гайки маховика 28 Н·м і зазор між модулем запалювання та магнітними полюсами 0,2–0,4 мм. Зазор виставляють вимірювальним шаблоном, а потім перевіряють вільне обертання, відсутність контакту з корпусом і роботу стартера. Такі операції потребують відповідного інструмента: неправильна фіксація поршня, перекіс маховика або затягування без контролю моменту можуть пошкодити деталі двигуна.

Магнето EVO підходить для відновлення бензопили зі збіжною моделлю та виконанням механізму запуску. Перед замовленням достатньо зіставити позначення пили й геометрію знятого маховика, а під час установлення — перевірити посадку, зазор біля модуля та вільне обертання зібраного механізму.
