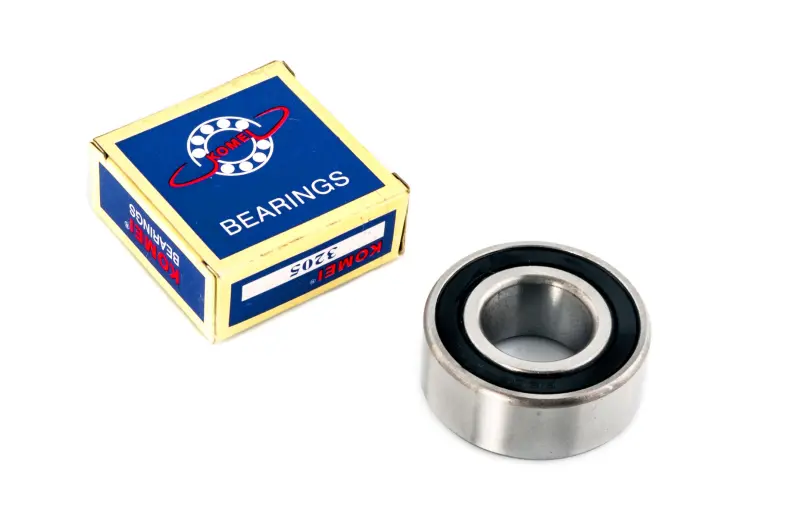

Підшипник колінвала 3205 25×52×20,6 дворядний для Jawa 638 12V JING

Дворядний підшипник колінвала 3205 для Jawa 638 12V

Кульковий радіально-упорний підшипник JING призначений для встановлення у двигун мотоцикла Jawa 638 із 12-вольтовим електрообладнанням. Типорозмір 3205 також відомий під позначенням 3056205. Його основні приєднувальні розміри становлять 25 мм за внутрішнім діаметром, 52 мм за зовнішнім діаметром і 20,6 мм за шириною. У назвах мотозапчастин останній розмір нерідко округлюють до 20 мм, тому позначення 25×52×20 і 25×52×20,6 стосуються одного номінального типорозміру 3205.

Підшипник слугує опорою колінчастого вала та зменшує тертя між валом, що обертається, і нерухомою посадкою картера. Радіально-упорна конструкція розрахована на сприйняття не лише радіального навантаження, спрямованого поперек осі, а й осьового зусилля. Два ряди кульок дають змогу сприймати осьове навантаження в обох напрямках і забезпечують потрібну жорсткість опори. Для колінвала це допомагає зберігати задане положення під час обертання та змінних навантажень двигуна.

Що перевірити під час добору

Збігу моделі мотоцикла недостатньо: перед установленням потрібно звірити тип і виконання раніше встановленого підшипника. У посібнику для Jawa 638 серед підшипників двигуна зазначені варіанти 3205 і 3205 C3. Суфікс C3 означає збільшений внутрішній зазор, однак у назві цієї позиції C3 не заявлено. Якщо демонтована деталь або ремонтна документація вимагають саме виконання C3, відсутність суфікса не підтверджує потрібного зазору.

• Розмір: внутрішній діаметр 25 мм, зовнішній діаметр 52 мм, номінальна ширина 20,6 мм.
• Тип: дворядний кульковий радіально-упорний підшипник.
• Позначення: міжнародний номер 3205, відповідне позначення 3056205.
• Застосування: підшипник колінвала для Jawa 638 12V згідно із заявленою товарною сумісністю.

Практична користь конструкції

• Два ряди кульок сприймають комбіноване радіальне й осьове навантаження, завдяки чому одна опора утримує вал під дією зусиль різних напрямків.
• Радіально-упорна схема сприймає осьове зусилля в обидва боки та підтримує жорсткість опори колінвала під час роботи двигуна.

Підставою для перевірки підшипників колінвала стають сторонній шум, відчутний люфт, заїдання під час провертання, перегрів або пошкодження доріжок кочення. Під час розбирання двигуна оцінюють також стан посадкових місць вала й картера: новий підшипник не усуває зношення чи деформацію сполучених поверхонь. Розміри посадок і потрібний внутрішній зазор мають відповідати ремонтній документації конкретного двигуна.

Рекомендації зі встановлення

Монтаж виконують на очищені та перевірені посадкові поверхні відповідним інструментом. Зусилля прикладають безпосередньо до того кільця, яке встановлюється з натягом: під час посадки на вал — до внутрішнього, під час запресовування в корпус — до зовнішнього. Не можна передавати монтажне навантаження через кульки, завдавати прямих ударів по кільцях або допускати перекіс. Такі дії здатні пошкодити доріжки ще до першого запуску.

Після складання колінвал повинен обертатися без заклинювання та ненормального люфту. Для впевненого вибору зіставте номер 3205, усі три розміри, виконання за внутрішнім зазором і місце встановлення з демонтованою деталлю та посібником із ремонту Jawa 638. Це особливо суттєво під час капітального ремонту двигуна, коли одночасно замінюють опори колінвала й перевіряють стан сусідніх деталей.
