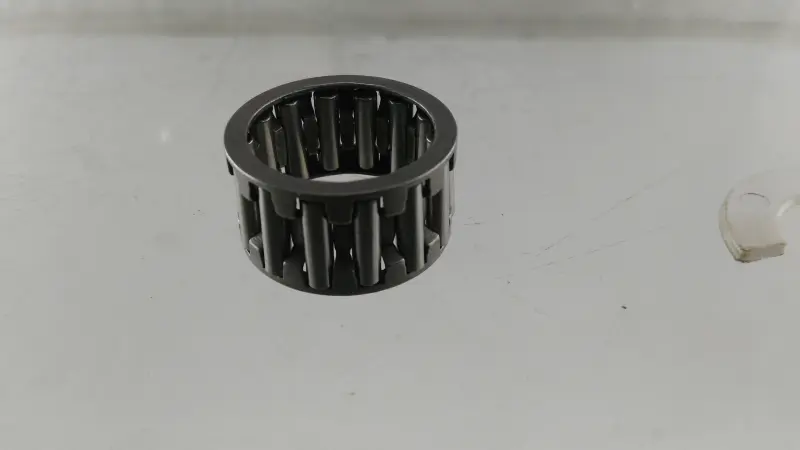

Сепаратор нижньої головки шатуна Jawa VCH, Тайвань

Сепаратор нижньої головки шатуна Jawa VCH

Сепаратор призначений для ремонту нижнього з’єднання шатуна з колінчастим валом мотоцикла Jawa. Деталь має форму циліндричної обойми з роликовим рядом і встановлюється між нижньою головкою шатуна та шатунним пальцем. Її завдання — утримувати ролики в заданому положенні, розділяти їх і спрямовувати під час обертання колінвала. Така будова забезпечує впорядковане переміщення роликів по спряжених поверхнях і не дає їм зміщуватися всією групою в один бік.

Нижня головка шатуна сприймає змінні навантаження під час кожного оберту двигуна, тому стан сепаратора безпосередньо пов’язаний із роботою шатунного підшипника. Рівна обойма зберігає правильне розташування роликів і не перешкоджає їх вільному руху. Деформація, тріщини, пошкоджені перемички між вікнами або сліди зачіпання порушують положення роликів. Під час ремонту колінвала цю деталь оцінюють разом із шатунним пальцем, внутрішньою поверхнею нижньої головки, роликами та бічними шайбами: встановлення нової обойми не усуває зношення інших спряжених деталей.

Що врахувати під час підбору

Назва Jawa охоплює кілька поколінь і модифікацій мотоциклів, а конструкції шатунних підшипників у них можуть відрізнятися. Тому самої належності до марки недостатньо. Перед замовленням потрібно визначити модель двигуна та виконання встановленого колінвала, після чого зіставити нову деталь із демонтованим сепаратором. Основними критеріями є внутрішній і зовнішній діаметри, ширина обойми, діаметр та довжина роликів, їх кількість, форма вікон, а також відстань між бічними обмежувальними поверхнями.

• Місце встановлення: нижня головка шатуна у складі кривошипно-шатунного механізму Jawa.
• Тип конструкції: циліндрична сепараторна обойма з розміщеним роликовим рядом.
• Призначення: розділення, утримання та спрямування роликів відносно шатунного пальця й нижньої головки шатуна.
• Виробник позиції: VCH; заявлена країна виготовлення — Тайвань.
• Спосіб підбору: за моделлю двигуна, виконанням колінвала та фактичними розмірами раніше встановленої деталі.

Перевірка перед установленням

Перед складанням обойму оглядають по всьому колу. Перемички мають бути цілими, вікна — без зім’ятих країв, а ролики — вільно розташовуватися у передбачених місцях. Неприпустимі перекіс обойми, тріщини, глибокі риски, задирки та сліди контакту, здатні заважати руху роликів. Одночасно перевіряють шатунний палець і доріжку в нижній головці: помітне вироблення, пошкодження поверхні або радіальний люфт потребують комплексного ремонту, а не заміни лише однієї деталі.

Ремонт нижньої головки пов’язаний із розбиранням пресованого колінвала. Після встановлення шатуна з підшипником і дистанційними деталями колінвал потрібно правильно скласти та відцентрувати. Роботи виконують із відповідним оснащенням, дотримуючись порядку складання конкретного двигуна Jawa. Ударне встановлення або спроба компенсувати невідповідність розмірів можуть деформувати сепаратор і порушити розташування роликів.

Ця позиція підходить для відновлення колінвала Jawa лише за умови збігу виконання та посадкових розмірів. Якщо старий сепаратор зруйнований і виміряти його неможливо, параметри визначають за шатунним пальцем, нижньою головкою шатуна й технічними даними конкретної модифікації двигуна. Такий підхід допомагає вибрати потрібну конструкцію та не переплутати зовні подібні деталі для верхньої і нижньої головок шатуна.
