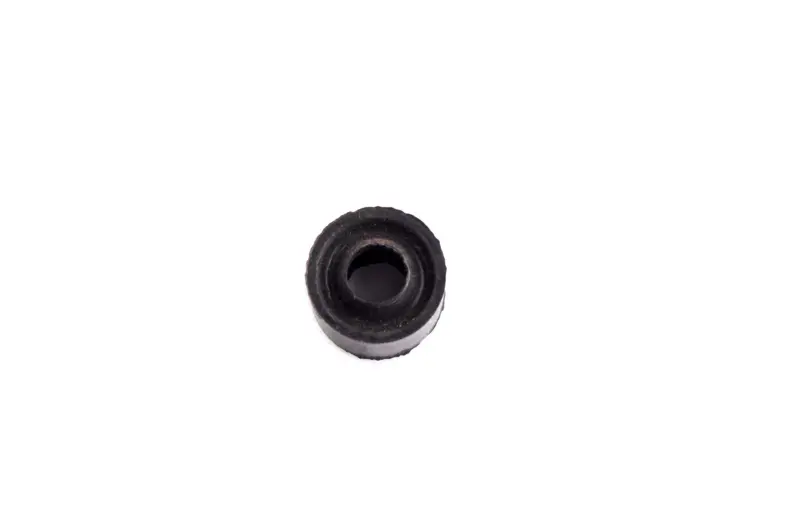

Сальник приводу тахометра ЯВА 350, 634, 638 8×16×7 мм VCH

Сальник приводу тахометра ЯВА 350, 634, 638

Сальник VCH розміром 8×16×7 мм призначений для ущільнення приводу тахометра на мотоциклах ЯВА 350, зокрема моделях 634 і 638. Він установлюється на валу приводу в картері двигуна та відокремлює змащувану внутрішню порожнину від зовнішньої частини механізму. Правильно підібрана й установлена деталь перешкоджає виходу оливи крізь посадкове місце вала та допомагає захищати з’єднання від забруднень.

Такий сальник потрібен під час ремонту або обслуговування приводу тахометра, а також у разі появи масляних слідів біля місця його виходу з картера. Причиною для заміни є затверділа чи пошкоджена крайка, втрата пружності, деформація корпусу або помітний знос знятої деталі. Старе ущільнення також доцільно замінити після демонтажу, якщо під час виймання воно було пошкоджене й уже не зможе щільно працювати на валу.

Розмір і критерії добору

Позначення 8×16×7 мм містить три обов’язкові розміри: внутрішній діаметр 8 мм, зовнішній діаметр 16 мм і ширину 7 мм. Внутрішній діаметр визначає посадку на вал приводу, зовнішній — посадку в отворі картера, а ширина впливає на положення деталі за глибиною. Для правильного вибору мають збігатися всі три параметри. Однакова кільцева форма не замінює перевірку розмірів: сальник з іншим внутрішнім діаметром, зовнішнім діаметром або шириною розрахований на інше посадкове місце.

• Тип деталі: сальник приводу тахометра.
• Сумісність: ЯВА 350, ЯВА 634 і ЯВА 638.
• Внутрішній діаметр: 8 мм.
• Зовнішній діаметр: 16 мм.
• Ширина: 7 мм.
• Виконання: компактна кільцева деталь чорного кольору з центральним отвором.
• Бренд: VCH.

Перед придбанням порівняйте тип приводу, повний розмір і профіль знятого сальника. Модель мотоцикла сама по собі не скасовує такої перевірки: протягом тривалої експлуатації на техніці могли замінити картер, привід або окремі деталі механізму. Вимірювати старе ущільнення краще після очищення, враховуючи, що зношена крайка й деформований зовнішній пояс можуть спотворити результат. Додатково перевірте діаметр вала та розміри посадкового отвору.

Установлення та перевірка приводу

Перед монтажем очистьте посадкове місце й огляньте вал. На контактній поверхні не повинно бути задирок, глибокого вироблення або гострих країв, здатних пошкодити нову крайку. У посібнику з ремонту ЯВА 638, 639 і 640 для сальника приводу розміром 8×16×7 мм передбачене змащування перед установленням; сторона з пружиною має бути спрямована всередину двигуна. Деталь запресовують рівномірно до штатного положення, не вдаряючи по внутрішній крайці та не допускаючи перекосу.

Для передавання монтажного зусилля підходить рівна оправка, яка діє на зовнішню частину сальника. У ремонтному посібнику для встановлення приводу згадується трубчаста оправка або торцева головка із зовнішнім діаметром 15 мм. Після посадки положення приводу має давати змогу сумістити передбачену на ньому канавку з фіксувальним гвинтом корпусу. Ці операції виконують обережно: пошкодження крайки під час запресовування може спричинити витік навіть із новим сальником.

Після складання перевіряють правильність фіксації приводу, вільне обертання його деталей і чистоту ділянки навколо посадкового місця. Якщо сліди оливи з’являються повторно, необхідно оглянути не лише сальник, а й вал, втулку та посадкову поверхню. Вироблення, перекіс або пошкодження спряжених деталей можуть порушити щільність з’єднання. Розмір 8×16×7 мм, призначення для приводу тахометра та відповідність конкретному виконанню ЯВА — головні орієнтири для вибору цієї деталі.
