Сальник пускового вала Jawa 350/360 і ČZ 19×24,3×2/3 мм VCH

Сальник пускового вала Jawa та ČZ VCH

Компактна ущільнювальна деталь призначена для встановлення в місці виходу пускового вала на мотоциклах Jawa 350, Jawa 360 та ČZ. Вона відокремлює внутрішню порожнину механізму від зовнішнього середовища навколо вала, який рухається під час користування важелем запуску. Справне ущільнення допомагає утримувати мастильний матеріал усередині корпусу та обмежує проникнення пилу й дорожнього бруду через посадочне місце.

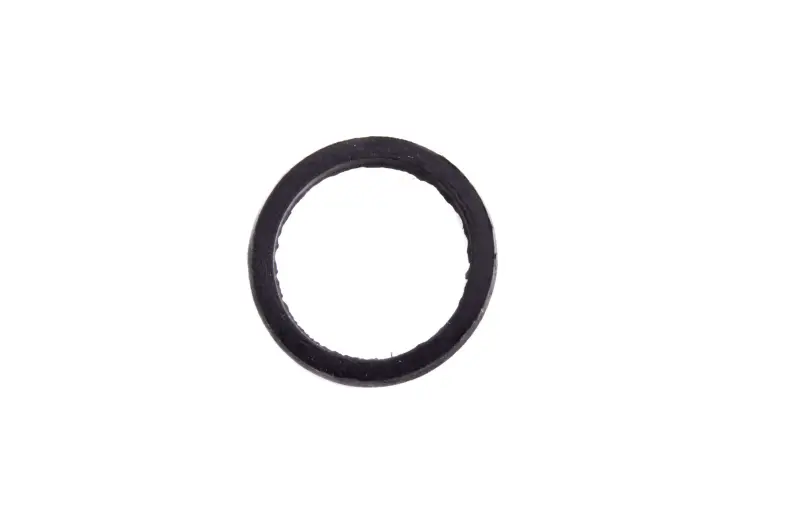

Сальник має форму чорного кільця з центральним отвором. Його заявлений розмір — 19×24,3×2/3 мм. Позначення 2/3 потрібно враховувати повністю: воно може стосуватися профілю або різної товщини окремих ділянок деталі, тому встановлювати замість неї звичайне кільце близького зовнішнього діаметра без перевірки не варто. Навіть невелика невідповідність одного параметра здатна завадити правильній посадці чи контакту з валом.

Що перевірити під час вибору

• Призначення: ущільнення саме пускового, або заводного, вала, а не колінчастого чи вторинного вала, приводу спідометра або штока зчеплення.
• Розмір: усі значення 19×24,3×2/3 мм мають відповідати демонтованій деталі та посадочному місцю.
• Сумісність: товар заявлений для Jawa 350, Jawa 360 і мотоциклів ČZ у виконаннях, які позначаються як 6V та 12V.
• Виконання: кільцева форма з центральним отвором і бренд VCH.

Позначення 6V і 12V у назві стосуються варіантів мотоциклів, для яких пропонується запчастина. Сам сальник не належить до електрообладнання. Під час вибору недостатньо орієнтуватися лише на напругу бортової системи або загальний об’єм двигуна: на відновленому чи раніше ремонтованому мотоциклі міг бути встановлений агрегат іншої версії. Надійніше зіставити призначення, повний розмір, форму профілю та фактичне посадочне місце.

Коли потрібна заміна

Стан ущільнення варто перевірити за наявності слідів оливи біля виходу пускового вала, після розбирання відповідної частини корпусу або в разі виявлення деформації, розривів чи помітного зношення знятого кільця. Старий сальник після вилучення повторно не встановлюють: під час демонтажу його крайки та зовнішня поверхня можуть зазнати пошкоджень, які проявляться лише після складання.

Одночасно оглядають поверхню вала та гніздо. Задирки, гострі краї, забруднення або помітне вироблення в зоні контакту заважають новій деталі виконувати свою функцію. Якщо підтікання спричинене люфтом вала, пошкодженням посадки чи дефектом сполученої поверхні, саме встановлення нового сальника не усуне першопричину.

Рекомендації зі встановлення

Перед монтажем вал і посадочний отвір очищають від залишків старого ущільнення та бруду. На вал і внутрішню поверхню сальника наносять тонкий шар відповідної оливи або мастила, щоб крайка без пошкоджень пройшла по поверхні під час складання й отримала початкове змащення. Гострі переходи, шліци та крайки не повинні різати або вивертати внутрішню частину кільця; за потреби застосовують захисну монтажну втулку.

Сальник запресовують рівномірно, без перекосу, прикладаючи зусилля ближче до його зовнішнього кола. Відповідна оправка має спиратися на деталь рівно й не деформувати профіль. Після встановлення кільце розташовують співвісно з отвором і перпендикулярно до вала. Глибину посадки та орієнтацію сторін зберігають такими самими, як у штатному складанні конкретного двигуна, або звіряють із його ремонтною документацією.

Перед остаточним складанням корисно переконатися, що вал рухається вільно, сальник не вивернутий і не виступає з гнізда. Така перевірка особливо доречна після ремонту старого мотоцикла, де стан сполучених поверхонь може відрізнятися від заводського. Точний збіг розміру 19×24,3×2/3 мм та акуратний монтаж дають змогу відновити ущільнення пускового вала без добору деталі лише за зовнішнім діаметром.
