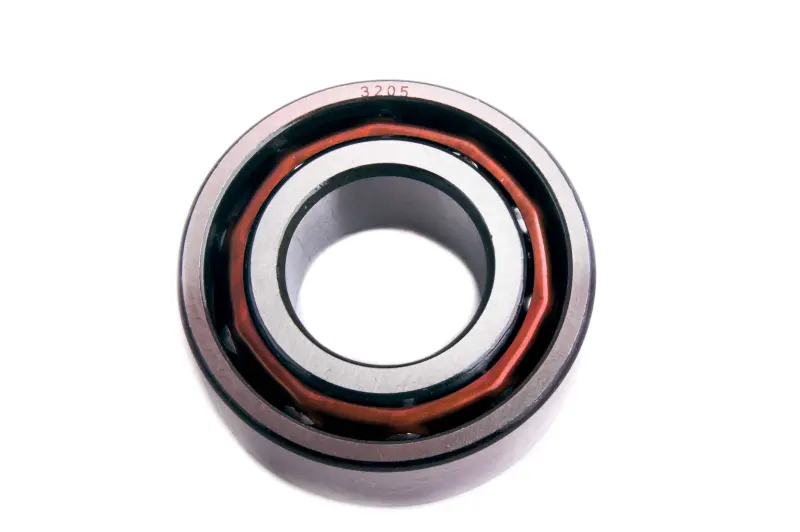

Підшипник колінвала 3205 (3056205) 25×52×20,6 мм, дворядний, Jawa 638 12V, VCH

Підшипник колінвала 3205 для Jawa 638 12V

Дворядний радіально-упорний кульковий підшипник 3205 призначений для встановлення в опорі колінчастого вала двигуна мотоцикла Jawa 638 з електрообладнанням 12V. Позначенню 3205 відповідає аналог 3056205 і номінальний розмір 25×52×20,6 мм: внутрішній діаметр становить 25 мм, зовнішній — 52 мм, ширина — 20,6 мм. У товарних назвах ширину нерідко округлюють до 20 мм, тому під час підбору варто орієнтуватися на повне позначення та точні розміри.

Призначення та конструкція

Підшипник підтримує колінвал у картері та забезпечує його обертання відносно нерухомої опори. Радіально-упорна конструкція розрахована на одночасне сприйняття радіального навантаження й осьових зусиль. Два ряди кульок дають змогу сприймати осьове навантаження в обох напрямках і створюють жорсткішу опору, ніж один однорядний підшипник подібного призначення. Для колінчастого вала це має значення при зміні режимів роботи двигуна, коли напрямок і величина навантажень постійно змінюються.

Виконання відкрите, без захисних шайб з обох боків. Така конфігурація має відповідати передбаченій виробником схемі мащення та розташуванню підшипника всередині двигуна. Внутрішнє й зовнішнє кільця, два ряди тіл кочення та сепаратор утворюють єдиний вузол. Не слід замінювати цей підшипник зовні подібною деталлю лише за діаметром отвору: відмінності в ширині, зовнішньому діаметрі, кількості рядів і типі сприйняття навантаження впливають на посадку та роботу колінвала.

Як перевірити сумісність

Модель 3205 застосовується як підшипник колінвала Jawa 638 12V, проте перед ремонтом потрібно врахувати конкретну модифікацію двигуна та фактично встановлені деталі. На мотоциклах після попередніх ремонтів можуть стояти компоненти, що відрізняються від штатної схеми. Надійний підбір виконують за позначенням демонтованого підшипника, трьома розмірами та будовою посадкового місця.

• Внутрішній діаметр: 25 мм — має відповідати посадковій поверхні колінвала.
• Зовнішній діаметр: 52 мм — звіряється з гніздом підшипника в картері.
• Ширина: 20,6 мм — перевіряється з урахуванням упорів, дистанційних деталей та осьового розташування у складеному двигуні.
• Тип: дворядний радіально-упорний кульковий підшипник відкритого виконання.
• Позначення: 3205 і 3056205 належать до одного розмірного типу; додаткові суфікси в інших виробників можуть указувати на інше виконання.

Позначення 12V у назві стосується версії Jawa 638, для якої пропонується ця деталь, а не електричної характеристики самого підшипника. Якщо модель мотоцикла, версія двигуна або розміри знятої деталі відрізняються, сумісність потрібно визначати за технічною документацією конкретного двигуна.

Заміна та встановлення

Підставою для розбирання й перевірки опори колінвала можуть бути сторонній шум, відчутний люфт, утруднене обертання, сліди перегрівання або посилення вібрацій. За таких ознак перевіряють не лише підшипник, а й посадкові поверхні колінвала та картера. Зношене чи пошкоджене гніздо не можна компенсувати встановленням нової деталі без оцінювання стану сполучених поверхонь.

Монтаж виконують чистим інструментом, не допускаючи ударів по кільцях і передавання монтажного зусилля через кульки. Зусилля прикладають до того кільця, яке встановлюється з натягом: до внутрішнього під час посадки на вал і до зовнішнього при встановленні в корпус. Перед остаточним складанням перевіряють чистоту посадок, вільне рівномірне обертання та відсутність перекосу. Розбирання двигуна й установлення опор колінвала потребують належного оснащення та дотримання ремонтної послідовності Jawa 638.

Підшипник 3205 підходить для планового відновлення двигуна та заміни зношеної опори колінвала, коли підтверджені розмір 25×52×20,6 мм, дворядна радіально-упорна конструкція і застосування на Jawa 638 12V. Точна звірка перед монтажем допомагає уникнути невідповідності посадок і повторного розбирання двигуна.
