Основа плати контактного запалювання Jawa 350 12V VCH

Основа плати контактного запалювання Jawa 350 12V VCH

Основа VCH призначена для ремонту та комплектування контактного запалювання мотоцикла Jawa 350 з електрообладнанням 12 В. Це виконання без установленого повного набору компонентів, тому деталь обирають, коли потрібно замінити саме базову плату, зберегти придатні частини попередньої системи або зібрати вузол з окремо підібраних деталей. Такий варіант доречний під час відновлення мотоцикла, якщо комплектна плата не потрібна, а стан старої основи вже не дає змоги надійно закріпити й відрегулювати компоненти запалювання.

Конструкція та призначення

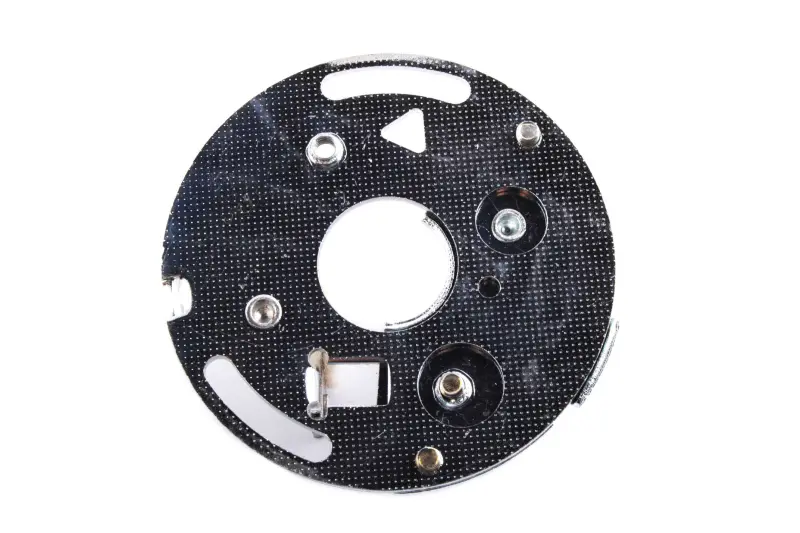

Плата має круглу форму, великий центральний отвір, фігурні й дугоподібні прорізи, посадкові точки та металеві деталі кріплення. Така конфігурація слугує основою для розміщення компонентів контактного запалювання й монтажу зібраної плати у передбаченому місці. Прорізи також дають змогу сумістити положення основи з кріпленнями мотоцикла та виконати потрібне регулювання після складання. Чорна текстурована поверхня відповідає виконанню цієї моделі VCH.

Позначення «гола» відрізняє товар від плати VCH у зборі. Покупець отримує основу для ремонту, а не повністю укомплектований комплект запалювання, готовий до монтажу без додаткових операцій. Перед замовленням варто визначити, які деталі старої плати залишаються справними та придатними для перенесення, а які доведеться підібрати окремо. Стан контактної групи, проводів, кріплень та інших компонентів, що встановлюються, оцінюють окремо: вони не мають вважатися частиною цієї позиції лише тому, що були присутні у демонтованому вузлі.

Що перевірити під час добору

• Модель мотоцикла: заявлена сумісність стосується Jawa 350. Для техніки іншої серії самої зовнішньої подібності плати недостатньо.
• Виконання електрообладнання: деталь розрахована на варіант 12 В. Плату для іншої версії системи потрібно добирати окремо.
• Тип запалювання: основа призначена для комплектування контактного варіанта. Вона не замінює без додаткової перевірки плати, розраховані на датчик Холла або безконтактний комплект.
• Геометрія: зіставте діаметр старої основи, центральний отвір, форму та розташування прорізів, посадкових точок і металевих деталей.
• Склад ремонту: заздалегідь перевірте придатність компонентів, які планується переставити. Їхні кріплення мають відповідати посадковим місцям основи VCH.

Монтаж і регулювання

Роботу починають із порівняння нової плати зі знятою деталлю. До розбирання доцільно зафіксувати розташування компонентів, проводів і кріплень старого вузла, щоб під час складання зберегти правильну послідовність з’єднань. Переносити слід лише справні та сумісні деталі без пошкодженої ізоляції, деформованих кріплень і помітного зношення контактних поверхонь. Кріплення затягують рівномірно, не допускаючи перекосу круглої основи та зміщення встановлених частин.

Після монтажу потрібно виконати передбачені для контактного запалювання Jawa 350 перевірку та регулювання. Саме лише збігання отворів ще не означає, що зібраний механізм налаштований правильно: положення плати й установлених на ній компонентів впливає на роботу запалювання. За відсутності досвіду такого складання монтаж та остаточне налаштування краще доручити майстру, знайомому з 12-вольтовою системою Jawa.

Коли потрібна заміна основи

Плату змінюють у разі механічного пошкодження, деформації, розбитих посадкових місць, пошкодженої різьби або неможливості надійно закріпити компоненти запалювання. Основа також стане в пригоді під час відновлення розібраного вузла, коли потрібні встановлювані деталі вже є окремо. Перед складанням перевірте, щоб центральний отвір і всі прорізи не мали пошкоджень, які заважають монтажу та регулюванню.

Ця плата VCH підходить покупцеві, якому потрібна саме основа контактного запалювання для Jawa 350 12 В. Точне зіставлення конфігурації зі старою деталлю та правильне подальше налаштування допомагають уникнути придбання невідповідного варіанта або неповного набору деталей для запланованого ремонту.
