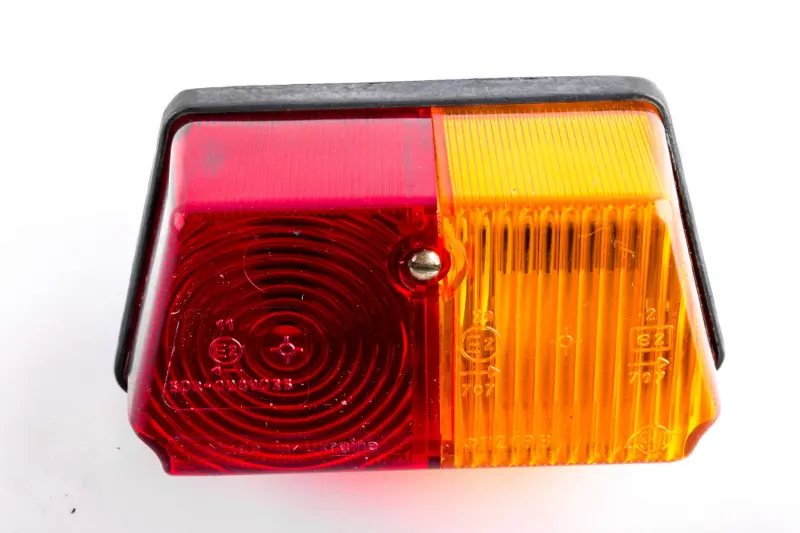

Задній ліхтар коляски МТ, Дніпро, Урал VDK, у зборі

Задній ліхтар коляски МТ, Дніпро та Урал

Ліхтар призначений для встановлення в задній частині бокової коляски мотоциклів сімейств МТ, Дніпро та Урал. Він поєднує червону й жовту світлові секції в одному компактному корпусі та дає змогу відновити передбачену конструкцією світлову сигналізацію коляски. Таке виконання доречне під час ремонту техніки, на якій штатний ліхтар пошкоджений, має тріснутий розсіювач, ненадійне кріплення або сліди зношення контактної частини.

Червона та жовта зони розділені й мають рифлену поверхню. У схемах мотоциклів із коляскою задній ліхтар використовується для позначення габариту, сигналу гальмування та покажчика повороту; конкретний розподіл підключень залежить від моделі та її проводки. Різні кольори допомагають візуально розділити відповідні сигнали, а рельєф розсіювачів формує характерну для штатної оптики структуру світлового потоку. Корпус має чорне обрамлення, а розсіювачі утримуються центральним гвинтом.

Що врахувати під час добору

Позначення МТ, Дніпро та Урал охоплюють техніку різних років випуску й модифікацій. Перед замовленням слід порівняти ліхтар зі знятою деталлю: перевірити форму та розміри посадкового місця, розташування кріплення, орієнтацію червоної й жовтої секцій, вихід проводів і будову контактів. Якщо мотоцикл раніше ремонтували або його проводку переробляли, самої назви моделі недостатньо — фактична схема підключення може відрізнятися від заводського варіанта.

• Призначення: задня світлова сигналізація бокової коляски.
• Розташування: задня частина коляски мотоцикла.
• Виконання: ліхтар у зборі, а не окреме скло.
• Світлові зони: червона та жовта секції з рифленими розсіювачами.
• Застосування: МТ, Дніпро та Урал за умови відповідності кріплення і схеми підключення.
• Корпус: чорне обрамлення та центральний гвинт фіксації розсіювачів.

Заміна та підключення

До демонтажу старого ліхтаря варто зафіксувати розташування кожного проводу та перевірити, які сигнали виведені на коляску. Підключення виконують за електросхемою конкретної модифікації: окремо контролюють габаритне світло, сигнал гальмування та покажчик повороту, якщо ці функції передбачені конструкцією мотоцикла. Напругу бортової мережі, тип ламп, кількість контактів і спосіб приєднання проводів потрібно звірити зі старою деталлю, оскільки ці параметри в картці не визначені.

Під час встановлення посадкову поверхню очищають від забруднень, перевіряють стан проводів і контактів, після чого закріплюють корпус без перекосу. Гвинт розсіювачів затягують рівномірно, не прикладаючи надмірного зусилля до кольорових секцій. Після підключення потрібно почергово ввімкнути всі задіяні режими й переконатися, що кожна секція працює відповідно до схеми мотоцикла, а проводи не натягнуті та не торкаються рухомих деталей.

Ліхтар підходить для відновлення штатного вигляду задньої частини коляски та повернення її світлових сигналів до справного стану. Точна перевірка посадки й проводки особливо важлива під час ремонту старої техніки, де за роки експлуатації могли бути замінені кронштейни, патрони або окремі ділянки джгута.
