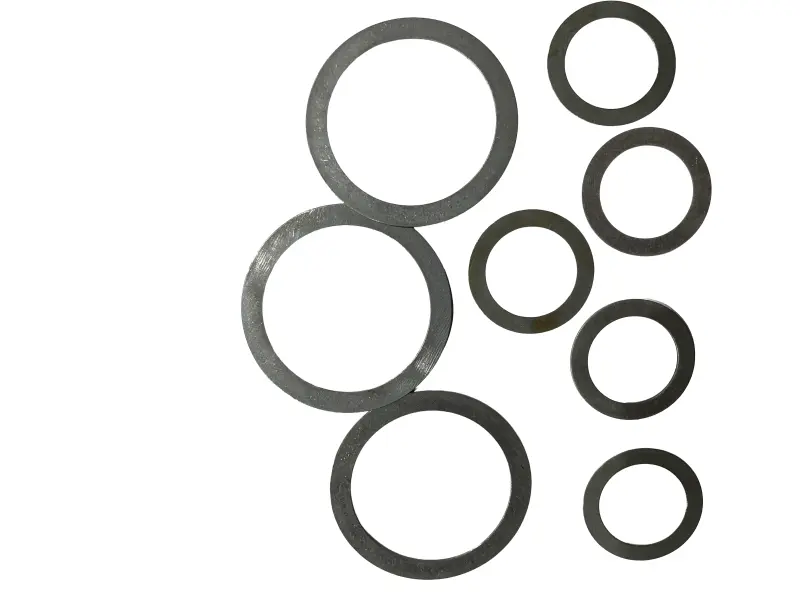

Регулювальні шайби заднього моста МТ, Дніпро, 8 шт.

Комплект регулювальних шайб заднього моста МТ і Дніпро

Набір із восьми кільцевих шайб призначений для складання та регулювання головної передачі заднього моста мотоциклів МТ і Дніпро. Такі деталі застосовують під час ремонту редуктора, коли після розбирання потрібно правильно виставити взаємне положення компонентів передачі та підібрати пакет шайб з урахуванням фактичних проміжків. Комплект стане у пригоді під час перебирання заднього моста, заміни підшипників або зубчастих коліс, а також для відновлення раніше розібраного агрегату.

Шайби мають пласку круглу форму та центральний отвір. До набору входять деталі кількох діаметрів, тому перед установленням кожну шайбу потрібно співвіднести з місцем її застосування. Кількість у комплекті — 8 штук. Це саме регулювальні деталі заднього моста, а не звичайні кріпильні шайби: їх добирають за місцем установлення та результатами вимірювань під час складання.

Призначення шайб у головній передачі

Під час складання головної передачі МТ і Дніпро регулювальні шайби використовують біля підшипників та компонентів ведучої або веденої шестерні. Добір товщини пакета допомагає встановити потрібне положення деталей, усунути неприпустимий поздовжній проміжок підшипника й отримати коректне зачеплення зубчастої пари. Тому встановлення всього набору без вимірювання або просте повторення старої схеми не завжди дають правильний результат: після заміни підшипників та інших компонентів їхнє фактичне положення може змінитися.

Правильне регулювання впливає на вільне обертання складеного механізму, відсутність заклинювання та належний контакт зубців. Шайби дають змогу виконати точне припасування без перероблення корпусних деталей. Конкретну кількість і поєднання шайб визначають під час дефектування та контрольного складання редуктора.

Що перевірити під час вибору

• Модель мотоцикла. Комплект заявлений для заднього моста мотоциклів сімейства МТ і Дніпро.
• Місце встановлення. Зіставте зовнішній і внутрішній діаметри кожної потрібної шайби зі знятими деталями та посадковими поверхнями.
• Товщину пакета. Її добирають за виміряним положенням компонентів головної передачі, а не лише за кількістю старих шайб.
• Стан суміжних деталей. Перед регулюванням перевіряють підшипники, шестерні, посадкові місця та корпус; зношення цих компонентів впливає на підсумковий проміжок.
• Виконання заднього моста. Якщо редуктор нестандартний, раніше замінений або перероблений, відповідність визначають за фактичними розмірами.

Рекомендації щодо встановлення

Роботу виконують на розібраній та очищеній головній передачі. Зняті шайби бажано розкласти за місцями встановлення, щоб зберегти початкову схему як вихідну точку для вимірювань. Нові деталі встановлюють рівно, без перекосу, заломів і забруднень між прилеглими поверхнями. Після добору пакета перевіряють осьовий проміжок, вільне обертання підшипників і контакт ведучої та веденої шестерень.

Остаточне складання проводять лише після контрольної перевірки зачеплення. Механізм має обертатися вільно, без відчутного люфту, стукоту та локального заклинювання. Якщо немає вимірювального інструмента або досвіду регулювання конічної передачі, встановлення доцільно доручити майстру, знайомому з конструкцією задніх мостів МТ і Дніпро: правильний результат залежить не лише від наявності шайб, а й від точності їх добору.

Коли потрібен комплект

Набір використовують під час капітального перебирання редуктора, після заміни зношених підшипників, при повторному складанні розукомплектованого заднього моста або коли старі шайби деформовані, пошкоджені чи втрачені. Кілька розмірів в одному комплекті дають змогу підібрати деталі для різних посадкових місць передбаченої конструкції. Перед початком ремонту порівняйте комплект зі знятими шайбами та заздалегідь визначте, які вимірювання знадобляться для контрольного складання.
