Передній варіатор SUNY для 4T GY6 125/150 з пальцем і повною щокою

Передній варіатор SUNY для скутерів 4T GY6 125/150

Передній варіатор призначений для варіаторної трансмісії чотиритактних скутерів із двигунами сімейства GY6 об’ємом 125 і 150 см³. Деталь установлюється в передній частині пасового привода та разом із приводним пасом і заднім шківом забезпечує автоматичну зміну передавального відношення. Такий принцип дає змогу скутеру рушати, набирати швидкість і переходити між режимами руху без ручного перемикання передач.

Коли оберти зростають, ролики переміщуються напрямними рухомої щоки та змушують половини переднього шківа зближуватися. Робочий радіус паса збільшується, а передавальне відношення поступово змінюється. Після зниження обертів система рухається у зворотному напрямку. Тому стан доріжок, роликів, пальця та поверхонь щік безпосередньо пов’язаний із рівномірністю роботи варіаторної трансмісії.

Конструкція та призначення деталей

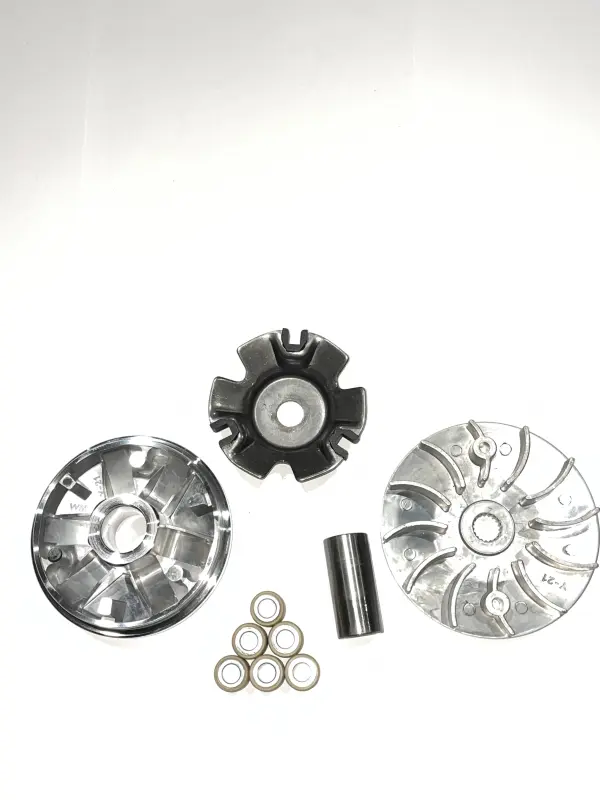

Компонування включає рухому щоку з доріжками для шести роликів, напрямну пластину, палець варіатора та зовнішню повну щоку з крильчаткою. Деталі утворюють передню частину пасового привода й розраховані на спільну роботу. Палець є опорою для переміщення рухомої щоки, ролики керують її положенням залежно від частоти обертання, а поверхні обох щік формують канал, яким переміщується пас.

Повна зовнішня щока дає змогу замінити відповідну частину шківа разом із варіатором, що зручно під час ремонту після появи канавок, задирів, деформації або помітного вироблення поверхні контакту з пасом. Крильчаста форма зовнішньої деталі бере участь у русі повітря всередині кожуха трансмісії. Перед установленням слід переконатися, що форма шліцьового з’єднання, посадкові місця та загальна конфігурація збігаються зі знятими деталями.

Сумісність і підбір

• тип техніки — чотиритактні китайські скутери з варіаторною трансмісією;
• сімейство двигуна — GY6 125/150;
• підтверджені позначення двигунів — 152QMI та 1P52QMI для версії 125 см³, 157QMJ та 1P57QMJ для версії 150 см³;
• місце встановлення — передній ведучий шків варіаторного привода;
• бренд деталі — SUNY.

Позначення GY6 та об’єм двигуна самі по собі не виключають відмінностей між модифікаціями скутерів. До придбання потрібно зіставити код двигуна, конструкцію знятого варіатора, профіль посадки на вал, виконання зовнішньої щоки та палець. Якщо трансмісію раніше переробляли, орієнтуватися потрібно на фактично встановлену конфігурацію, а не лише на модель скутера.

Коли потрібна заміна

Перевірка варіатора потрібна в разі ривків під час розгону, нестабільного набору швидкості, стороннього шуму під кришкою трансмісії або виявлення нерівномірного вироблення під час обслуговування. Підставою для заміни є пошкоджені роликові доріжки, виражені канавки на поверхнях щік, деформація, биття чи неприпустимий люфт. Під час розбирання також оглядають приводний пас, стан шліців вала та суміжні деталі, адже несправність одного компонента може порушити роботу всього пасового привода.

Монтаж виконують на очищені та справні посадкові поверхні з дотриманням порядку розташування деталей, передбаченого конструкцією двигуна. Ролики мають вільно розміщуватися у своїх доріжках, напрямна пластина — правильно з’єднуватися з рухомою щокою, а пас не повинен заважати повному затягуванню кріплення. Після складання перевіряють вільне обертання та правильну посадку деталей до запуску двигуна. Такий підхід допомагає отримати штатну роботу переднього варіатора й уникнути пошкоджень через перекіс або помилкову послідовність установлення.
