Передний вариатор SUNY для 4T GY6 125/150 с пальцем и полной щекой

Передний вариатор SUNY для скутеров 4T GY6 125/150

Передний вариатор предназначен для вариаторной трансмиссии четырехтактных скутеров с двигателями семейства GY6 объемом 125 и 150 см³. Деталь устанавливается в передней части ременного привода и вместе с приводным ремнем и задним шкивом обеспечивает автоматическое изменение передаточного отношения. Такой принцип позволяет скутеру трогаться, набирать скорость и переходить между режимами движения без ручного переключения передач.

Во время увеличения оборотов ролики перемещаются по направляющим подвижной щеки и заставляют половины переднего шкива сближаться. Рабочий радиус ремня увеличивается, а передаточное отношение постепенно меняется. При снижении оборотов система движется в обратном направлении. Поэтому состояние дорожек, роликов, пальца и поверхностей щек непосредственно связано с равномерностью работы вариаторной трансмиссии.

Конструкция и назначение деталей

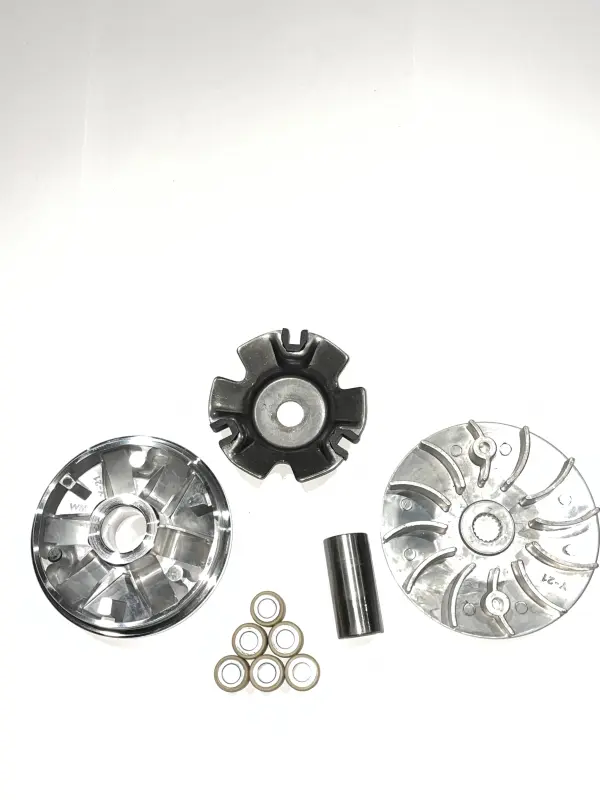

Компоновка включает подвижную щеку с дорожками для шести роликов, направляющую пластину, палец вариатора и наружную полную щеку с крыльчаткой. Детали образуют переднюю часть ременного привода и рассчитаны на совместную работу. Палец служит опорой для перемещения подвижной щеки, ролики управляют ее положением в зависимости от частоты вращения, а поверхности обеих щек формируют канал, по которому перемещается ремень.

Полная наружная щека позволяет заменить соответствующую часть шкива вместе с вариатором, что удобно при ремонте после появления канавок, задиров, деформации или заметной выработки поверхности контакта с ремнем. Крыльчатая форма наружной детали участвует в движении воздуха внутри кожуха трансмиссии. Перед установкой следует убедиться, что форма шлицевого соединения, посадочные места и общая конфигурация совпадают со снятыми деталями.

Совместимость и подбор

• тип техники — четырехтактные китайские скутеры с вариаторной трансмиссией;
• семейство двигателя — GY6 125/150;
• подтвержденные обозначения двигателей — 152QMI и 1P52QMI для версии 125 см³, 157QMJ и 1P57QMJ для версии 150 см³;
• расположение — передний ведущий шкив вариаторного привода;
• бренд детали — SUNY.

Обозначения GY6 и объем двигателя сами по себе не исключают различий между модификациями скутеров. До покупки необходимо сопоставить код двигателя, конструкцию снятого вариатора, профиль посадки на вал, исполнение наружной щеки и палец. Если трансмиссия ранее переделывалась, ориентироваться нужно на фактически установленную конфигурацию, а не только на модель скутера.

Когда требуется замена

Проверка вариатора нужна при рывках во время разгона, нестабильном наборе скорости, постороннем шуме под крышкой трансмиссии или обнаружении неравномерной выработки во время обслуживания. Основанием для замены служат поврежденные роликовые дорожки, выраженные канавки на поверхностях щек, деформация, биение либо недопустимый люфт. При разборке также осматривают приводной ремень, состояние шлицев вала и сопряженные детали, поскольку неисправность одного компонента может нарушить работу всего ременного привода.

Монтаж выполняют на очищенные и исправные посадочные поверхности с соблюдением порядка расположения деталей, предусмотренного конструкцией двигателя. Ролики должны свободно располагаться в своих дорожках, направляющая пластина — правильно соединяться с подвижной щекой, а ремень не должен мешать полному стягиванию крепежа. После сборки проверяют свободное вращение и корректную посадку деталей до запуска двигателя. Такой подход помогает получить штатную работу переднего вариатора и избежать повреждений из-за перекоса или ошибочной последовательности установки.
