Поршень SEE Honda Lead/Gyro 50 +0,75 мм, Ø40,75 мм, AF01E/AF03E/TA01E

Ремонтний поршень SEE для Honda Lead і Gyro 50

Поршень діаметром 40,75 мм призначений для ремонту двотактних двигунів Honda Lead і Gyro 50 з позначеннями AF01E, AF03E та TA01E. Розмір +0,75 мм відповідає третьому ремонту: таку деталь встановлюють не у стандартний циліндр без попередньої перевірки, а після вимірювання та відповідної обробки його робочої поверхні. Поршень підходить для відновлення циліндро-поршневої групи, коли попередня деталь зношена, пошкоджена або циліндр уже розточений під цей ремонтний розмір.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Стан спряжених поверхонь, канавок і кілець впливає на компресію, запуск двигуна та стабільність його роботи. Тому під час ремонту поршень добирають за фактичним діаметром циліндра і передбаченим зазором, а не лише за назвою моделі скутера.

Основні параметри

• Призначення: ремонт циліндро-поршневої групи двотактного скутерного двигуна об'ємом 50 см³.
• Діаметр поршня: 40,75 мм.
• Ремонтний розмір: +0,75 мм, третій ремонт.
• Діаметр поршневого пальця: 12 мм.
• Сумісні позначення двигуна: AF01E, AF03E та TA01E.
• Моделі: Honda Lead 50 і Honda Gyro 50 відповідних модифікацій.
• Марка деталі: SEE (Sheng-E), Тайвань.

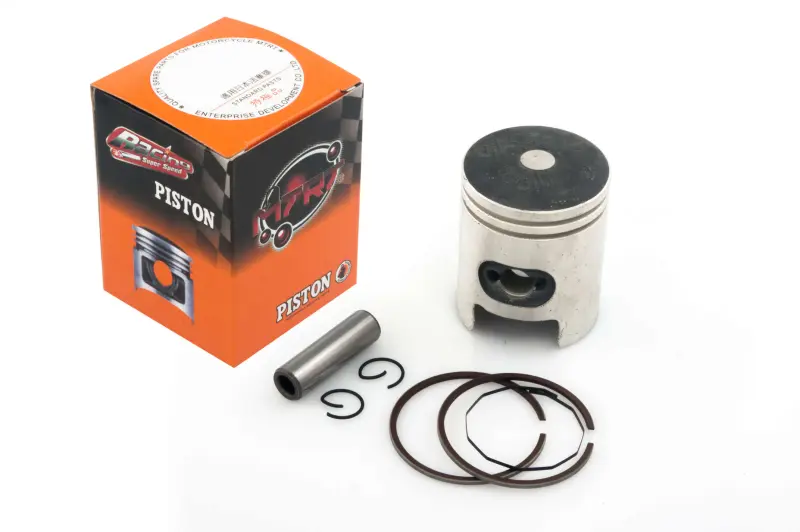

• Склад набору: поршень, поршневі кільця, палець і два стопорні кільця пальця.

Як правильно дібрати поршень

Перед замовленням потрібно уточнити позначення двигуна та виміряти циліндр після дефектування. Значення 40,75 мм не можна вибирати замість стандартного розміру чи іншого ремонту без вимірювань: поршень має відповідати вже виконаному розточуванню або запланованій обробці циліндра. Якщо на його поверхні залишилися задири, помітне вироблення, овальність чи конусність, спочатку визначають можливість подальшого ремонту, а потім узгоджують остаточний діаметр із майстром, який виконуватиме розточування та хонінгування.

Додатково порівнюють діаметр пальця, форму днища, розташування й конфігурацію вікон на спідниці, висоту поршня та положення канавок із демонтованою деталлю. Збігу назви Honda Lead або Gyro недостатньо: у різних поколіннях техніки застосовуються відмінні двигуни. Для цієї позиції основними орієнтирами є об'єм 50 см³, двотактна конструкція, діаметр 40,75 мм, палець 12 мм і позначення AF01E, AF03E або TA01E.

Встановлення та підготовка до ремонту

Поршень встановлюють лише в чистий, виміряний і підготовлений циліндр. До складання перевіряють стан шатуна, посадку пальця, поверхню циліндра, кільцеві канавки та відповідність кілець. Кільця мають вільно рухатися у канавках, а їхні замки — займати передбачене конструкцією положення. Стопорні кільця пальця повністю розміщують у посадкових канавках: неповна фіксація може спричинити контакт пальця зі стінкою циліндра.

Під час складання дотримуються напрямку встановлення поршня, передбаченого конструкцією конкретного двигуна, застосовують відповідні прокладки та змащують поверхні тертя згідно з процедурою ремонту. Після складання вал повинен провертатися без заклинювання й стороннього опору. Перший запуск виконують лише після перевірки герметичності з'єднань, подавання мастила та правильності монтажу деталей циліндро-поршневої групи.

Цей поршень вибирають для планового відновлення Honda Lead або Gyro 50, коли циліндр підготовлено саме під розмір 40,75 мм. Точні вимірювання до придбання допомагають отримати правильну посадку, зберегти компресію та уникнути повторного розбирання двигуна через невідповідність ремонтного розміру.
