Поршень SEE Honda Lead 90 +0,50, Ø48,50 мм

Ремонтний поршень SEE для Honda Lead 90

Поршень діаметром 48,50 мм призначений для ремонту циліндро-поршневої групи скутера Honda Lead 90 модифікації HF05 із двотактним двигуном об’ємом 89 см³. Розмір +0,50 відповідає другому ремонтному розміру: штатний діаметр циліндра цієї моделі становить 48 мм, тому деталь застосовують після належної обробки циліндра, а не замість стандартного поршня без попередніх вимірювань.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Стан його спідниці, днища й канавок під кільця безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю тяги. Перехід на ремонтний діаметр дає змогу відновити циліндр після зношення або пошкодження робочої поверхні, якщо результати дефектування допускають розточування під 48,50 мм.

Розмір і призначення

• Діаметр поршня: 48,50 мм.
• Ремонтне збільшення: +0,50 мм відносно штатного діаметра 48,00 мм.
• Ремонтний ступінь: другий ремонт.
• Діаметр поршневого пальця: 12 мм.
• Застосування: Honda Lead 90, модифікація HF05.
• Тип двигуна: двотактний, одноциліндровий.
• Марка виробу: SEE (SHENG-E), Тайвань.

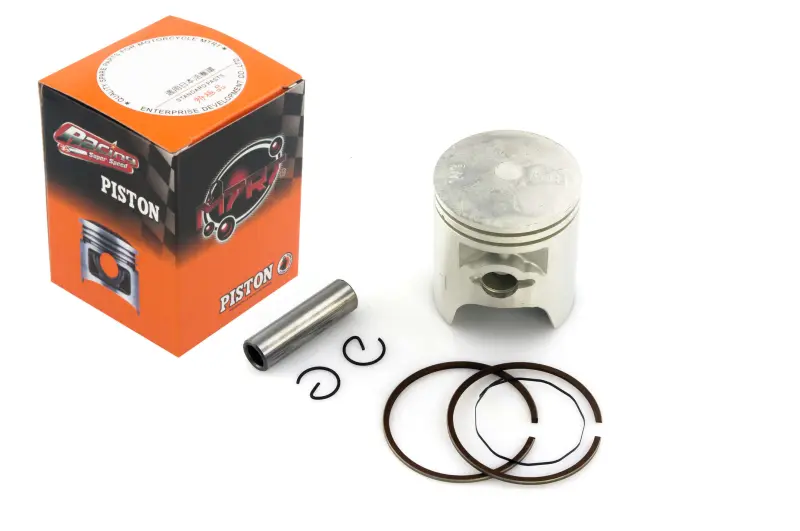

Набір містить поршень, два поршневі кільця, палець і два стопорні кільця. Таке виконання об’єднує основні деталі, потрібні для встановлення поршня в шатун і роботи в підготовленому циліндрі. Підшипник верхньої головки шатуна, прокладки та інші супутні деталі перед ремонтом добирають окремо відповідно до стану двигуна.

Як правильно підібрати

Позначення +0,50 не можна обирати лише за моделлю скутера. Спочатку циліндр вимірюють у кількох поясах і напрямках, оцінюють зношення, овальність, конусність та наявність задирів. Після цього майстер визначає допустимий ремонтний діаметр. Циліндр потрібно обробляти під фактично виміряний новий поршень і необхідний монтажний зазор. Встановлення деталі діаметром 48,50 мм у необроблений циліндр штатного розміру неприпустиме.

Під час добору також звіряють модифікацію Honda Lead 90 HF05, діаметр пальця 12 мм, форму старого поршня та розташування складових його конструкції. Кільця мають відповідати діаметру 48,50 мм і канавкам конкретного поршня. Окрема перевірка цих параметрів особливо потрібна, якщо двигун уже ремонтували: встановлений у ньому циліндр або поршень може відрізнятися від заводського розміру.

Встановлення та контроль перед запуском

Перед складанням очищують циліндр і канавки, перевіряють стан шатуна, голчастого підшипника та посадки пальця. Кільця встановлюють без перекручування, після чого контролюють їх вільний рух у канавках і проміжок у замку відповідно до ремонтних даних двигуна. Стопорні кільця повинні повністю зайняти свої посадкові канавки. Потрапляння абразиву або стружки після розточування всередину двигуна необхідно виключити.

Після складання колінчастий вал прокручують вручну та переконуються, що поршень рухається без заїдань. Одночасно варто усунути причину попереднього пошкодження — недостатнє змащення, перегрівання, забруднення впуску або неправильний проміжок. Такий підхід допомагає застосувати ремонтний поршень за призначенням і відновити нормальну роботу циліндро-поршневої групи Honda Lead 90.
