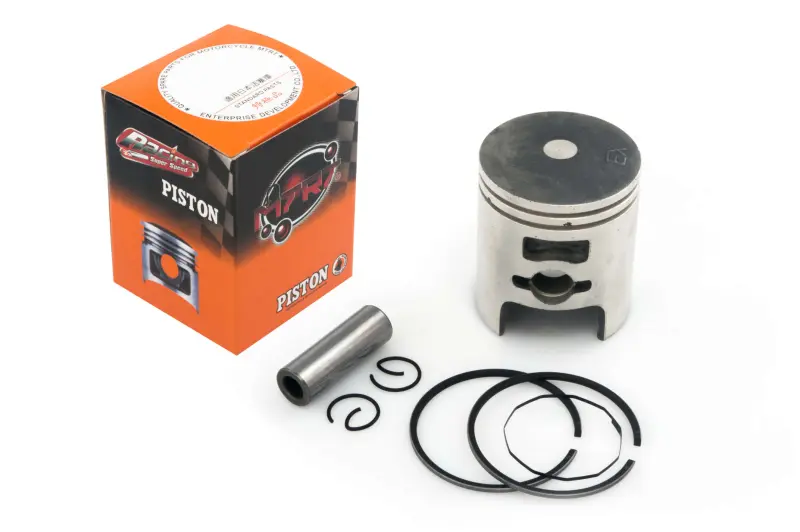

Ремонтний поршень SEE для Honda DIO 75 +0,25, Ø47,25 мм, палець Ø12 мм

Ремонтний поршень SEE для Honda DIO 75 Ø47,25 мм

Поршень SEE (SHENG-E) призначений для ремонту циліндро-поршневої групи скутерів Honda DIO з конфігурацією двигуна на 75 см³. Діаметр 47,25 мм відповідає першому ремонтному розміру +0,25 мм, тому деталь встановлюють не замість стандартного поршня без перевірки, а після вимірювання циліндра та визначення належного способу відновлення. Діаметр поршневого пальця становить 12 мм.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає створене зусилля через поршневий палець на шатун. Від відповідності його геометрії циліндру залежать компресія, стабільність запуску та відсутність стороннього стуку. Ремонтна деталь потрібна, коли циліндр уже має зношення і його підготували під збільшений діаметр або коли встановлена конфігурація від початку розрахована на поршень Ø47,25 мм.

Підтверджені параметри

• Призначення: поршень циліндро-поршневої групи скутера.
• Застосування: Honda DIO, конфігурація 75 см³.
• Діаметр поршня: 47,25 мм.
• Ремонтний розмір: перший, збільшення +0,25 мм.
• Діаметр поршневого пальця: 12 мм.
• Бренд: SEE (SHENG-E).
• Країна виготовлення: Тайвань.

Як правильно підібрати поршень

Позначення Honda DIO та 75 см³ допомагають визначити призначення, однак для остаточного вибору необхідно врахувати конкретну модифікацію двигуна. У різних циліндрів можуть відрізнятися висота поршня, форма днища й спідниці, розташування вікон, положення пальця та параметри канавок під кільця. Ці особливості потрібно зіставити зі знятою деталлю та циліндром. Основні розмірні точки — фактичний діаметр 47,25 мм і отвір під палець 12 мм.

Позначення +0,25 вказує на ремонтне збільшення відносно базового розміру цієї поршневої серії. Воно не означає допустимий проміжок між поршнем і циліндром. Циліндр вимірюють нутроміром у кількох поясах і напрямках, оцінюючи зношення, овальність та конусність. Рішення щодо розточування або іншої обробки ухвалюють за результатами вимірювань, а остаточний розмір формують з урахуванням фактичного діаметра нового поршня та потрібного монтажного проміжку для конкретного двигуна.

Установлення та перевірка після ремонту

Перед складанням очищають циліндр і канавки, перевіряють стан шатуна та посадки пальця, а також відповідність поршневих кілець обраному діаметру. Замки кілець розташовують за схемою двигуна, не допускаючи їх довільного зміщення відносно передбачених фіксаторів. Стопорні кільця пальця мають повністю ввійти у свої канавки. Напрямок установлення поршня визначають за конструкцією знятої деталі та вимогами ремонтної документації двигуна.

Після складання колінчастий вал має обертатися плавно, без заклинювання та жорсткого контакту. Перший запуск виконують лише після перевірки подавання мастила, герметичності з’єднань і правильності складання. У початковий період двигун не навантажують тривало на максимальному режимі: сполученим поверхням потрібно припрацюватися відповідно до вимог для відремонтованої циліндро-поршневої групи.

Коли потрібна заміна

Підставою для діагностики є зниження компресії, ускладнений запуск, втрата тяги, металевий стукіт, задири на спідниці, пошкодження днища або зношення канавок під кільця. Просте встановлення нового поршня не усуне наслідків значно зношеного чи пошкодженого циліндра. Перед ремонтом потрібно визначити причину несправності, перевірити циліндр вимірювальним інструментом і переконатися, що саме розмір 47,25 мм відповідає підготовленій поверхні.

Ця модель підходить для ремонту Honda DIO 75 за умови підтвердженого першого ремонтного розміру та пальця Ø12 мм. Точний підбір за вимірюваннями дає змогу відновити нормальну роботу циліндро-поршневої групи й уникнути повторного розбирання двигуна через невідповідність геометрії.
