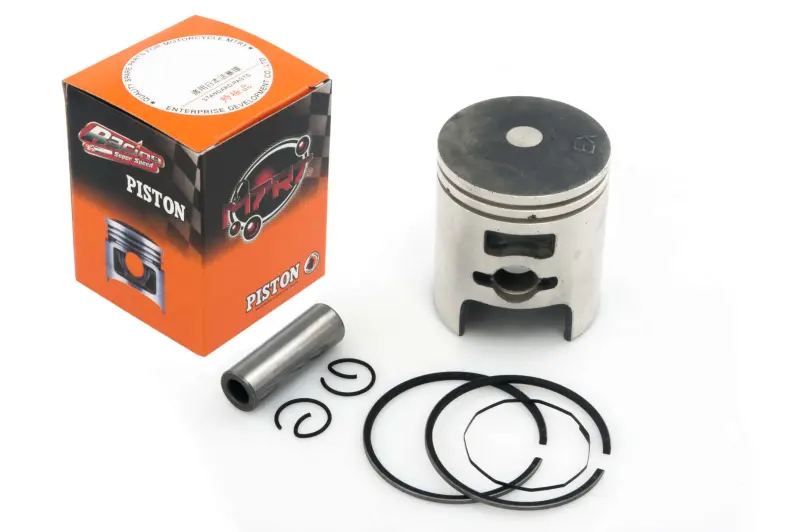

Ремонтний поршень SEE для Honda DIO 65, +0,25, Ø44,25 мм

Ремонтний поршень SEE для Honda DIO 65, Ø44,25 мм

Поршень ремонтного розміру +0,25 призначений для циліндро-поршневої групи скутерів Honda DIO з конфігурацією 65 см³. Діаметр поршня становить 44,25 мм, діаметр пальця — 12 мм. Такий розмір обирають не для справного циліндра стандартного діаметра, а під час ремонту ЦПГ, коли циліндр уже має зношення або пошкодження робочої поверхні та готується під перший ремонтний розмір.

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець на шатун. Стан його поверхні, канавок і кілець безпосередньо пов’язаний із компресією, запуском та стабільною роботою двигуна. Встановлення правильно підібраного поршня дає змогу відновити розрахункове сполучення деталей після професійної обробки циліндра. Остаточний зазор задають під час розточування або хонінгування з урахуванням фактичних розмірів конкретного поршня та вимог двигуна.

Комплект і призначення деталей

До набору входять поршень, поршневий палець, комплект кілець і два стопорні кільця пальця. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового переміщення. Узгоджений набір деталей зручний для повного обслуговування зношеної поршневої частини двигуна.

• Діаметр поршня: 44,25 мм.
• Ремонтний розмір: +0,25, перший ремонт.
• Діаметр поршневого пальця: 12 мм.
• Призначення: поршнева група Honda DIO 65 см³.
• Марка: SEE / SHENG-E, Тайвань.

Як правильно підібрати поршень

Позначення Honda DIO охоплює різні покоління та модифікації двигунів, тому назви скутера недостатньо для точного вибору. Перед замовленням потрібно визначити встановлену циліндро-поршневу групу, виміряти циліндр нутроміром і перевірити, чи допускає його стан обробку під перший ремонт. Діаметр 44,25 мм має відповідати розрахунку майстра, який розточуватиме або хонінгуватиме циліндр із потрібним монтажним зазором.

Додатково звіряють діаметр пальця 12 мм, форму днища, висоту поршня, розташування канавок, конфігурацію спідниці та вікон із демонтованою деталлю. Ці параметри впливають на положення поршня в циліндрі та роботу газорозподілу. Якщо двигун уже ремонтували, орієнтуватися лише на заявлений об’єм не можна: всередині може бути встановлений поршень іншого ремонтного розміру.

Коли потрібна заміна

Підставою для розбирання та дефектування є зниження компресії, ускладнений запуск, втрата тяги, сторонній шум, задири на спідниці, пошкодження днища або зношення кільцевих канавок. Поршень оцінюють разом із циліндром, кільцями, пальцем, шатуном і поверхнями підшипників. Встановлення нової деталі в циліндр із неприпустимим зношенням без вимірювань та обробки не усуває причину несправності.

Рекомендації зі встановлення

Монтаж виконують після очищення деталей і перевірки циліндра. До складання контролюють зазор кілець у циліндрі, вільне переміщення кілець у канавках і посадку пальця. Стопорні кільця мають повністю ввійти у свої канавки, а розташування замків кілець та орієнтацію поршня обирають за вимогами конкретного двигуна. Під час складання поверхні ЦПГ змащують відповідною моторною оливою, після чого перевіряють вільне переміщення поршня без заїдань.

Цей поршень підходить для ремонту лише тоді, коли майстер підтвердив розмір Ø44,25 мм, палець 12 мм і збіг геометрії зі встановленою модифікацією Honda DIO 65. Точна перевірка до розточування допомагає узгодити циліндр із фактичним поршнем та уникнути повторного розбирання двигуна.
