Поршнева ЦПГ 4T GY6 150 Ø57,4 SEE Taiwan

Поршнева ЦПГ 4T GY6 150 Ø57,4 SEE Taiwan

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного скутерного двигуна сімейства GY6 150 із діаметром циліндра 57,4 мм. Циліндр спрямовує рух поршня, поршневі кільця ущільнюють простір між деталями, а палець з'єднує поршень із шатуном. Стан цих компонентів безпосередньо впливає на компресію, запуск мотора, тягу та витрату мастила, тому за значного зношення їх доцільно замінювати узгодженим комплектом.

Склад і призначення комплекту

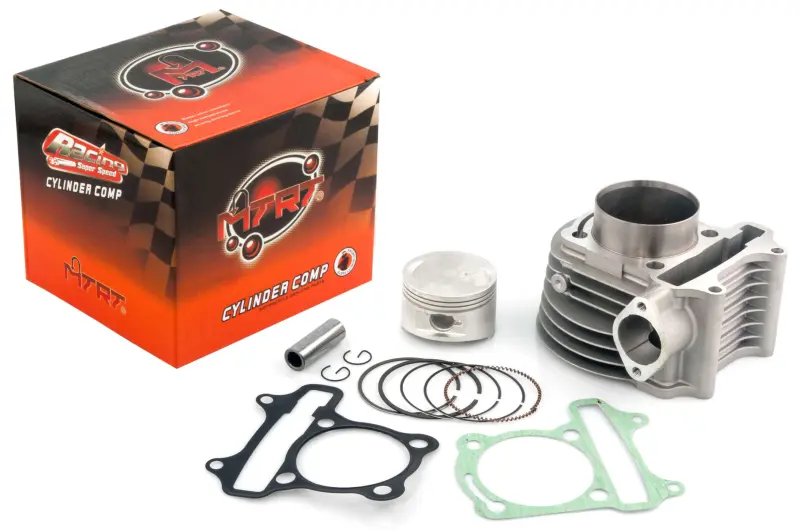

До комплекту входять циліндр, поршень, набір поршневих кілець, поршневий палець, два стопорні кільця та дві прокладки. Такий набір дає змогу одночасно замінити основні сполучені деталі, не залишаючи в новому циліндрі зношений поршень або старі кільця. Зовнішнє оребрення циліндра збільшує площу відведення тепла у двигуні з повітряним охолодженням. Прокладки використовують під час складання з'єднань циліндра з прилеглими деталями мотора.

ЦПГ установлюють у разі зношення поверхні циліндра й поршня, появи задирів, зниження компресії, підвищеної витрати мастила, димності або стороннього шуму з боку циліндра. Подібні ознаки виникають і через інші несправності, тому перед ремонтом двигун потрібно продіагностувати. Після розбирання перевіряють стан головки циліндра, клапанного механізму, шатуна, колінчастого вала та системи мащення. Це допомагає визначити причину пошкодження й запобігти повторному зношенню нової поршневої групи.

Перевірка сумісності

Комплект розрахований на чотиритактний двигун GY6 150; для цього сімейства також застосовують позначення 157QMJ. Основний розмір ЦПГ — 57,4 мм. Самого зазначення об'єму або сімейства двигуна недостатньо для безпомилкового вибору: у зовні подібних моторів можуть відрізнятися виконання циліндра та його сполучення. Перед замовленням порівняйте посадкові розміри циліндра, розташування шпильок і каналів, форму привалкових площин, загальну висоту, діаметр поршневого пальця та конфігурацію поршня зі знятими деталями.

Окремо зіставте контури й отвори прокладок, положення каналів мащення, форму днища поршня та розташування пальця. Особливо уважно перевіряють двигун після попереднього ремонту: встановлена раніше ЦПГ може відрізнятися від початкової конфігурації. Добір лише за написом GY6 150 або зовнішньою схожістю не усуває ризику помилки. Надійний спосіб — демонтувати старий циліндр, очистити деталі від нагару та виконати контрольні вимірювання до придбання.

Підготовка та встановлення

Монтаж проводять на очищеному двигуні, щоб частинки нагару, абразив і залишки старих прокладок не потрапили до картера. Перед складанням перевіряють зазори поршневих кілець у циліндрі та канавках поршня відповідно до вимог конкретного двигуна. Також контролюють орієнтацію кілець і поршня, вільний рух пальця, стан шатуна та надійність установлення стопорних кілець. Замки кілець розводять по колу, обираючи їхнє точне положення за ремонтною документацією мотора.

Циліндр, поршень і кільця під час складання змащують моторною оливою, передбаченою для двигуна. Привалкові площини очищають без подряпин і перекосів, а кріплення затягують рівномірно з установленим виробником моментом. Після монтажу вручну прокручують колінчастий вал і перевіряють вільне переміщення поршня, правильність установлення газорозподільного механізму та відсутність контакту поршня з клапанами.

Перед першим запуском перевіряють рівень оливи й роботу системи мащення. Під час початкового припрацювання уникають тривалої експлуатації з граничним навантаженням, стежать за температурою, сторонніми звуками та герметичністю з'єднань. Точний збіг розмірів, чисте складання й правильне налаштування двигуна створюють необхідні умови для рівномірного припрацювання деталей і відновлення нормальної компресії.
