ЦПГ SEE для 4T GY6 125, Ø52, Taiwan

Циліндро-поршнева група SEE для двигуна GY6 125

Комплект призначений для ремонту чотиритактного двигуна сімейства GY6 125, який також позначають як 152QMI. ЦПГ утворює камеру, де поршень здійснює зворотно-поступальний рух: кільця ущільнюють проміжок між поршнем і стінкою циліндра, а поршневий палець з’єднує поршень із шатуном. Від стану цих деталей залежать компресія, упевнений запуск двигуна, стабільність тяги та витрата моторної оливи.

Для цієї версії зазначений стандартний діаметр циліндра 52,4 мм, який у товарній назві округлено до Ø52. Це штатний розмір для відповідного варіанта GY6 125, а не комплект збільшеного об’єму. Виробник Sheng-E відносить циліндр 52,4 мм до стандартного виконання 125 см³; збільшені варіанти в його лінійці мають інші діаметри. Такий комплект обирають для відновлення двигуна без переходу на більший діаметр.

Склад і призначення деталей

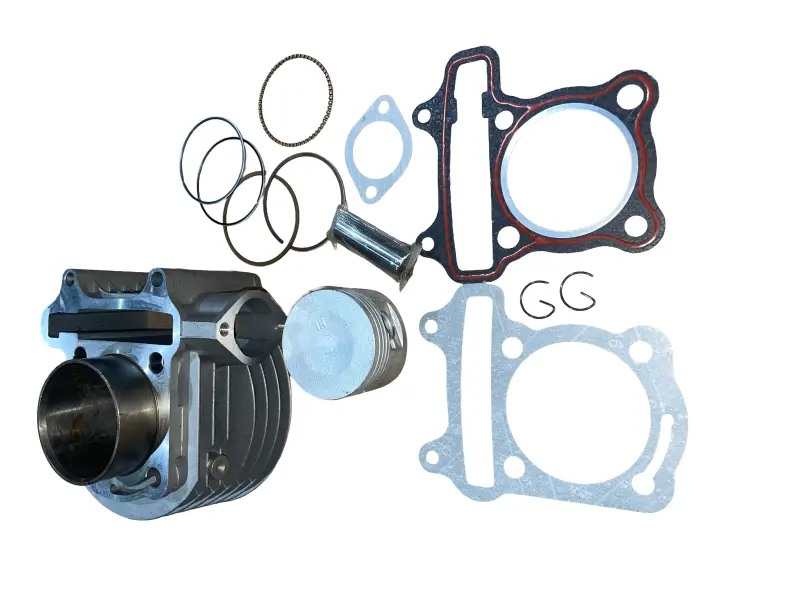

До набору входять циліндр, поршень, комплект поршневих кілець, поршневий палець, стопорні кільця та прокладки. Узгоджені між собою деталі дають змогу замінити основні компоненти зони циліндра під час одного ремонту. Циліндр утворює робочу поверхню для руху поршня, кільця забезпечують ущільнення та беруть участь у контролі оливи, палець передає навантаження між поршнем і шатуном, а прокладки ущільнюють розібрані з’єднання після складання.

ЦПГ встановлюють у разі пошкодження дзеркала циліндра, задирів, зношення поршня або його канавок, втрати пружності кілець та інших дефектів, через які знижується компресія. Підставою для діагностики також можуть бути ускладнений запуск, погіршення тяги, сторонній механічний шум або підвищена витрата оливи. Ці ознаки не вказують лише на одну несправність, тому перед ремонтом потрібно перевірити стан головки циліндра, клапанів, шатуна, колінчастого вала, системи змащення та газорозподільного механізму.

Що перевірити під час підбору

• Тип двигуна: комплект розрахований на чотиритактний GY6 125 сімейства 152QMI; самого позначення об’єму скутера недостатньо для правильного вибору.
• Діаметр: потрібна стандартна версія 52,4 мм. Її не можна плутати з циліндрами GY6 150 діаметром 57,4 мм та іншими збільшеними варіантами.
• Поршневий палець: для поршня GY6 125 цього типу зазначено діаметр пальця 15 мм; розмір потрібно зіставити зі знятими деталями.
• Геометрія циліндра: порівняйте висоту, розташування шпильок, канал ланцюга ГРМ, оливні проходи та контури посадкових площин.
• Поршень і прокладки: перевірте форму днища, розташування клапанних вибірок, напрямок монтажу та відповідність прокладок сполучним поверхням.

Рекомендації зі встановлення

Монтаж ЦПГ потребує розбирання верхньої частини двигуна й точного дотримання порядку складання. Перед установленням посадкові площини очищають від залишків старих прокладок, перевіряють площину головки та стан напрямних деталей. Поршневі кільця розміщують у відповідних канавках з урахуванням їхнього типу й орієнтації, а замки розводять згідно з ремонтною документацією конкретного двигуна. Стопорні кільця пальця мають повністю увійти у свої канавки.

Циліндр і поршень перед складанням змащують відповідною моторною оливою. Головку затягують у визначеній послідовності та з моментом, передбаченим виробником двигуна; довільне затягування може порушити ущільнення або геометрію сполучення. Після ремонту потрібно виставити фази газорозподілу, відрегулювати клапанні зазори, залити оливу належного типу та переконатися в нормальній роботі системи змащення. Професійний монтаж особливо важливий, якщо причину попереднього пошкодження ЦПГ не усунуто: перегрівання, нестача оливи або сторонні частинки здатні швидко пошкодити нові деталі.

Ця ЦПГ підходить для планового відновлення стандартного чотиритактного GY6 125, коли розміри та конфігурація демонтованого циліндра відповідають версії 52,4 мм. Перевірка двигуна й основних посадкових розмірів до початку монтажу допомагає уникнути помилки між зовні подібними модифікаціями GY6.
