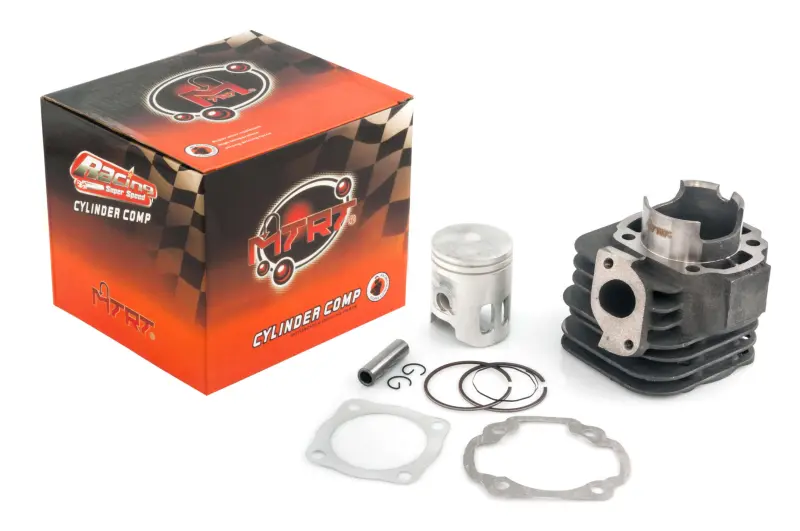

ЦПГ SEE Taiwan для Yamaha JOG 3WF 90, Ø50 мм, палець 12 мм

ЦПГ SEE Taiwan для Yamaha JOG 3WF 90

Комплект призначений для відновлення циліндро-поршневої частини двотактного двигуна скутера Yamaha JOG 90 у модифікації 3WF (CY90). Номінальний діаметр циліндра та поршня становить 50 мм, діаметр поршневого пальця — 12 мм. Це головні параметри добору: вони мають відповідати конфігурації встановленого двигуна та розмірам демонтованих деталей.

Циліндро-поршнева група утворює камеру, у якій поршень здійснює зворотно-поступальний рух, стискає паливоповітряну суміш і сприймає тиск газів після займання. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стан цих деталей впливає на компресію, запуск двигуна, стабільність його роботи та здатність розвивати тягу під навантаженням.

Призначення та параметри добору

• Тип деталі: циліндро-поршнева група для двотактного двигуна скутера.
• Сумісна модель: Yamaha JOG 90 із позначенням двигуна або модифікації 3WF (CY90).
• Діаметр: 50 мм — стандартний розмір для зазначеної конфігурації.
• Поршневий палець: діаметр 12 мм.
• Виробник: SEE (SHENG-E), Тайвань.
• Склад набору: циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки циліндра.

Перед вибором потрібно перевірити не лише напис JOG на скутері, а й код 3WF, робочий об’єм 90 см³, діаметр циліндра та розмір пальця. Деталі для інших поколінь Yamaha JOG можуть відрізнятися привалювальними площинами, каналами, кріпленням і геометрією поршня. Позначення p-12 у назві вказує саме на 12-міліметровий поршневий палець, а Ø50 — на діаметр циліндра та поршня. Якщо двигун раніше розточували, оснащували іншим циліндром або змінювали його конфігурацію, розміри необхідно виміряти до замовлення.

Коли потрібна заміна ЦПГ

Підставою для ремонту можуть бути задирки на дзеркалі циліндра чи спідниці поршня, пошкодження днища, зношення канавок і кілець, падіння компресії, ускладнений запуск або помітне зниження тяги. Такі ознаки не завжди пов’язані лише з ЦПГ, тому перед розбиранням перевіряють стан двигуна та визначають причину несправності. Встановлення нового комплекту без усунення перегрівання, недостатнього змащування, підсмоктування повітря чи порушень сумішоутворення може спричинити повторне пошкодження деталей.

Рекомендації зі встановлення

Монтаж виконують на очищені сполучні поверхні, без залишків старих прокладок і забруднень. Перед складанням перевіряють стан шатуна та голчастого підшипника, відсутність неприпустимого люфту, чистоту каналів, правильне положення кілець і надійну фіксацію пальця стопорними кільцями. Робочі поверхні циліндра та поршня змащують оливою, призначеною для двотактного двигуна. Прокладки встановлюють без перекосу, а кріплення затягують рівномірно з моментом, передбаченим настановою з обслуговування конкретного двигуна.

Після складання необхідно переконатися у вільному ході поршня, герметичності з’єднань, справності подавання оливи та правильному налаштуванні системи живлення. Перші поїздки після ремонту виконують без тривалої роботи з граничним навантаженням, контролюючи температуру й поведінку двигуна. Точний добір і акуратне складання допомагають відновити компресію та нормальну роботу Yamaha JOG 3WF 90 без застосування деталей невідповідного ремонтного розміру.
