ЦПГ Yamaha JOG 2JA 72 см³ Ø47 мм, палець 10 мм, SEE Taiwan

Циліндро-поршнева група SEE для Yamaha JOG 2JA

Комплект призначений для двотактного двигуна скутера Yamaha JOG у модифікації 2JA. ЦПГ утворює циліндр, у якому рухається поршень, бере участь у стисканні паливоповітряної суміші та передає створене під час згоряння зусилля на шатун. Від стану цих деталей залежать компресія, упевнений запуск двигуна та його робота під навантаженням. Номінальний об’єм комплекту — 72 см³, діаметр циліндра й поршня — 47 мм, діаметр поршневого пальця — 10 мм.

Ця поршнева група підходить для ремонту двигуна з пошкодженим циліндром або поршнем, а також для заміни раніше встановленої ЦПГ відповідного розміру. Підставою для ремонту можуть бути задири на поверхні циліндра, пошкодження поршня, зношення кілець або їхніх канавок, падіння компресії, ускладнений запуск і сторонній механічний шум. Перед розбиранням двигуна бажано виконати діагностику: подібні симптоми можуть бути пов’язані не лише з ЦПГ, а й із герметичністю картера, станом підшипників, сальників, впуску чи випуску.

Що перевірити під час добору

Позначення JOG і 2JA мають відповідати фактичній модифікації двигуна. Назви моделі скутера без перевірки двигуна недостатньо: техніка могла випускатися з різними моторами або отримати інший агрегат під час попереднього ремонту. Основні параметри цієї версії — діаметр 47 мм і поршневий палець 10 мм. Їх необхідно зіставити зі знятими деталями та посадковими місцями двигуна.

• Модифікація: Yamaha JOG 2JA з двотактним двигуном.
• Робочий об’єм: 72 см³ згідно зі специфікацією цієї ЦПГ.
• Діаметр: 47 мм — перевіряється за циліндром і поршнем.
• Поршневий палець: діаметр 10 мм має відповідати верхній головці шатуна та встановленій поршневій групі.
• Конфігурація: слід порівняти розташування вікон циліндра, кріпильних отворів, випускного патрубка й контури прокладок зі знятою деталлю.

Склад і призначення деталей

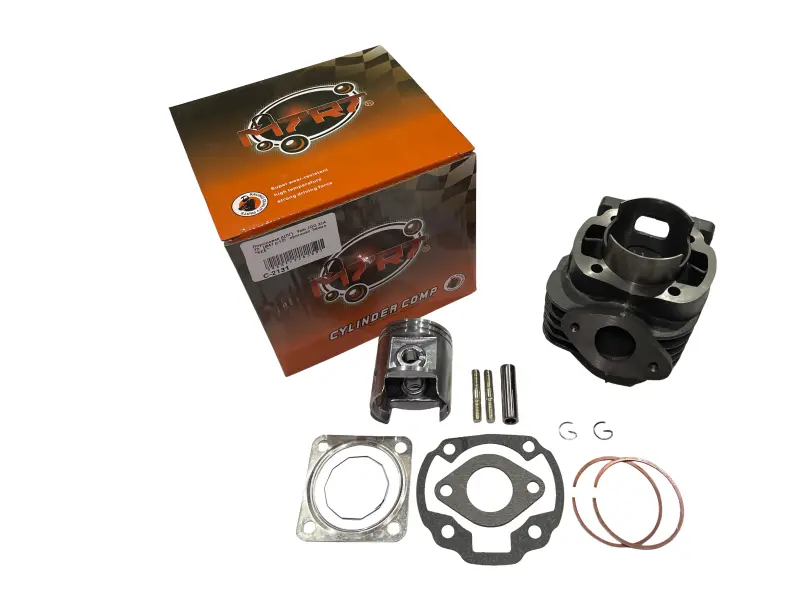

До набору входять циліндр, поршень, два поршневі кільця, поршневий палець, два стопорні кільця та комплект ущільнювальних прокладок. Спільний добір цих компонентів усуває потребу окремо узгоджувати діаметр циліндра, поршня й кілець. Стопорні кільця утримують палець від осьового зміщення, а прокладки герметизують з’єднання циліндра із суміжними поверхнями двигуна.

Монтаж виконують на очищений двигун після перевірки шатуна, голчастого підшипника пальця, площин прилягання та кріплення. Кільця встановлюють з урахуванням положення фіксувальних штифтів у канавках поршня, а стопорні кільця повністю заводять у посадкові канавки. Поршень потрібно зорієнтувати відповідно до конструкції двотактного двигуна. Перед остаточним складанням перевіряють вільне переміщення поршня, відсутність перекосу та правильне суміщення каналів і прокладок. Кріплення затягують рівномірно за схемою та з моментом, установленим виробником двигуна.

Після встановлення двигун налаштовують під фактичну конфігурацію впуску, карбюратора й випуску. Правильна подача суміші та мастила особливо важлива для нової пари циліндр–поршень. Перші поїздки здійснюють без тривалого максимального навантаження, контролюючи запуск, температуру, сторонні звуки та стан свічки. Такий підхід допомагає своєчасно виявити помилку налаштування або складання та забезпечує коректне припрацювання деталей.
