ЦПГ Yamaha JOG 2JA 65 см³ Ø44 мм, палець 10 мм

Циліндро-поршнева група Yamaha JOG 2JA 65 см³

Комплект призначений для ремонту або зміни робочого об’єму двотактного двигуна скутера Yamaha з конфігурацією 2JA. ЦПГ поєднує циліндр, поршень і потрібні для складання деталі. Після встановлення поршень рухається всередині циліндра, поршневі кільця ущільнюють камеру, а палець з’єднує поршень із шатуном. Від стану та правильного монтажу цих деталей залежать компресія, упевнений запуск і стабільна робота двигуна.

Основні параметри комплекту — діаметр циліндра та поршня 44 мм, заявлений робочий об’єм 65 см³ і поршневий палець діаметром 10 мм. Ці значення потрібно розглядати разом із позначенням двигуна 2JA: збігу лише за назвою Yamaha JOG недостатньо, адже різні покоління та модифікації скутерів можуть мати іншу конструкцію циліндра, кріплень і поршневої групи.

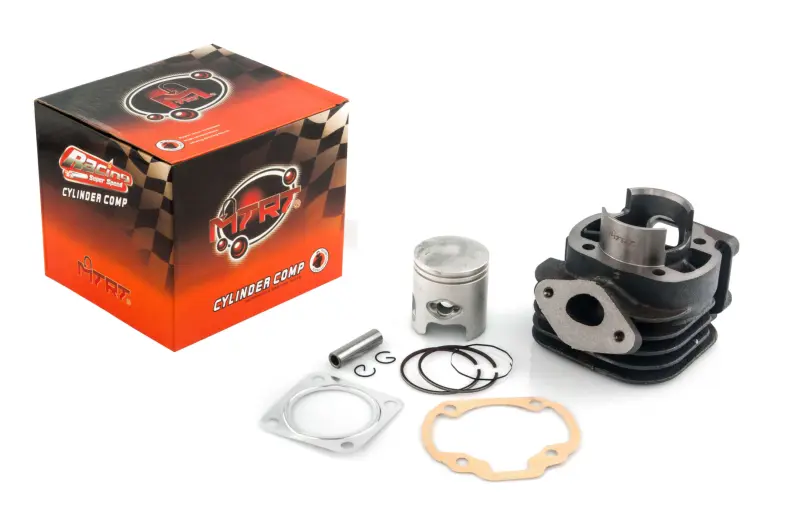

Склад комплекту

• циліндр із повітряними ребрами охолодження;
• поршень під діаметр 44 мм;
• комплект поршневих кілець;
• поршневий палець діаметром 10 мм;
• два стопорні кільця пальця;
• прокладки, потрібні для монтажу циліндра.

Комплектний формат зручний під час ремонту після зношення поверхні циліндра, пошкодження поршня або втрати компресії: основні спряжені деталі встановлюються одночасно. Це дає змогу не підбирати окремо циліндр, поршень, кільця та палець. Прокладки з набору використовують під час складання з’єднань, тому зняті та вже обтиснуті прокладки не потрібно ставити повторно.

Як перевірити сумісність

Перед замовленням звірте позначення двигуна, діаметр поршня та розмір пальця. Для цього комплекту потрібні конфігурація 2JA, діаметр 44 мм і палець 10 мм. Додатково порівняйте зі знятим циліндром розташування кріпильних отворів, форму основи, конфігурацію каналів і випускного фланця. Якщо двигун раніше ремонтували або допрацьовували, орієнтуватися лише на модель скутера не можна: встановлений циліндр, колінчастий вал або шатун могли відрізнятися від штатного виконання.

ЦПГ застосовується на двотактних скутерах сімейства Yamaha з двигуном 2JA. Для такої конфігурації вказуються Yamaha JOG, BWS і Gear, проте остаточний підбір виконують за фактично встановленим двигуном. Позначення 2JA має особливе значення: деталі для зовні подібних версій JOG з іншими кодами двигуна не варто вважати взаємозамінними без перевірки всіх посадкових параметрів.

Рекомендації зі встановлення

До складання очистьте привалкові поверхні картера та перевірте стан шатуна, колінчастого вала й підшипника поршневого пальця. Помітний люфт, сліди перегрівання або металеві частинки потрібно усунути до монтажу нової ЦПГ, інакше причина попереднього пошкодження може швидко вивести новий комплект із ладу. Кільця встановлюють з урахуванням фіксувальних штифтів у канавках поршня, а стопорні кільця пальця повністю заводять у призначені для них пази.

Під час монтажу поверхні тертя циліндра, поршня та кілець змащують оливою для двотактного двигуна. Циліндр надягають без перекосу, не прикладаючи надмірного зусилля до кілець. Кріплення затягують рівномірно з моментом, зазначеним у сервісній документації конкретного двигуна. Після складання потрібно перевірити вільне обертання колінчастого вала, герметичність з’єднань, подавання оливи та налаштування паливної суміші для конфігурації 65 см³.

Така ЦПГ підходить для відновлення двигуна після появи задирів, пошкодження поршня, зношення кілець або зниження компресії, якщо посадкові параметри відповідають 2JA. Точна попередня перевірка діаметра 44 мм, пальця 10 мм і геометрії кріплень допомагає уникнути помилкового вибору та зайвого розбирання двигуна.
